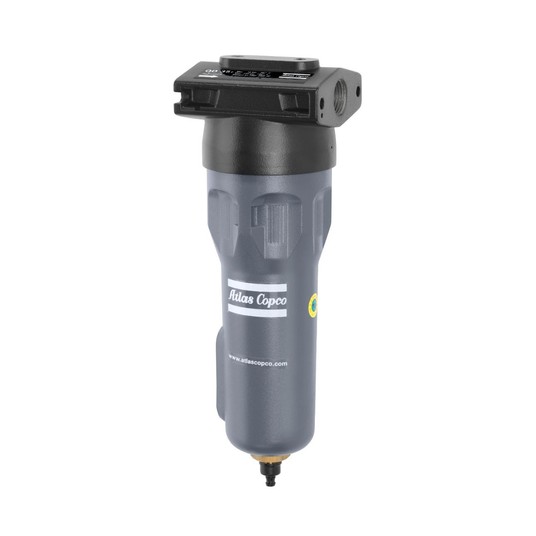

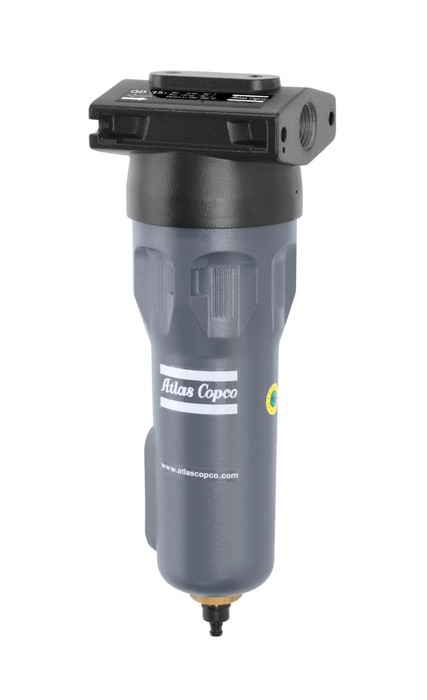

Filtr z węglem aktywnym Atlas Copco QD 45+ — 2,7 m³/min, inPASS

W skrócie: 45 l/s (2,7 m³/min) · ISO 8573-1 [-:-:1] · olej do 0,003 mg/m³ · przyłącze G 3/4 · do 16 bar

Co to jest i kiedy go wybrać

QD 45+ to filtr z węglem aktywnym Atlas Copco o wydajności nominalnej 45 l/s (2,7 m³/min) przy ciśnieniu 7 bar(e). Zadaniem tego stopnia jest usunięcie par oleju, węglowodorów i zapachów. Powietrze za filtrem odpowiada klasie [-:-:1] według ISO 8573-1:2010 przy zawartości oleju nieprzekraczającej 0,003 mg/m³.

Filtr montuje się za separator wody, filtr UD+ (lub DD+ i PD+) oraz osuszacz. Kolejność stopni w instalacji nie jest dowolna — każdy z nich chroni następny, a pominięcie jednego skraca życie kolejnego i podnosi koszt eksploatacji.

Jak działa

Złoże makrostrukturalnego węgla aktywnego wiąże pary oleju i węglowodory na drodze adsorpcji, obniżając zawartość oleju poniżej 0,003 mg/m³. Spadek ciśnienia jest niski i utrzymuje się na stałym poziomie przez cały okres pracy złoża, bo węgiel nie zatyka się jak medium włókninowe — traci natomiast chłonność, i to ona wyznacza termin wymiany.

Bypass inPASS

Ten wariant ma wbudowany kanał obejściowy inPASS™. Podczas wymiany wkładu powietrze płynie obejściem, więc odcinek instalacji nie musi być odcinany ani rozprężany, a produkcja nie staje. Przez czas serwisu powietrze przechodzi bez filtracji — to świadomy kompromis między ciągłością pracy a jakością powietrza w tych kilku minutach.

Spadek ciśnienia i koszt pracy

Średni spadek ciśnienia na tym filtrze wynosi 75 mbar w stanie suchym. Każdy opór w instalacji sprężarka musi pokonać wyższym ciśnieniem tłoczenia, więc filtr dobrany „na styk” albo wkład trzymany zbyt długo kosztują energię przez całą dobę. Dwie zasady wynikają z tego wprost: dobierać filtr o wydajności nie mniejszej niż wydajność sprężarki przy jej ciśnieniu roboczym i wymieniać wkład w terminie, nie po awarii.

Zanim wybierzesz

Podana wydajność 45 l/s obowiązuje przy 7 bar(e). Przy innym ciśnieniu roboczym mnoży się ją przez współczynnik producenta — 0,38 przy 1 bar, 0,75 przy 4 bar, 0,92 przy 6 bar, 1,06 przy 8 bar, 1,20 przy 10 bar, 1,50 przy 16 bar. Instalacja pracująca przy 10 bar pozwala więc na mniejszy filtr niż ta sama wydajność przy 6 bar.

Przy filtrach węglowych liczy się też temperatura powietrza na wlocie: im wyższa, tym więcej oleju odparowuje i tym szybciej zużywa się złoże. Powyżej 35 °C wydajność dzieli się przez współczynnik producenta — 1,2 przy 35 °C, 1,5 przy 40 °C, 2,1 przy 50 °C. Filtr węglowy za sprężarką bez chłodzenia końcowego to najczęstsza przyczyna przedwczesnej wymiany złoża.

Klasy czystości powietrza dotyczą całego układu, nie jednego urządzenia: sam filtr nie zapewni klasy wilgotności — za to odpowiada osuszacz. Pełne zestawienie klas ISO 8573-1 i wymaganych kombinacji urządzeń mamy w karcie kategorii.

Parametry techniczne

Najczęstsze pytania

Czym różnią się filtry DD+, PD+ i UD+?
DD+ to stopień wstępny — zatrzymuje aerozol olejowy i mokry pył do 0,08 mg/m³ oleju. PD+ stawia się za DD+ i schodzi do 0,008 mg/m³. UD+ łączy oba stopnie w jednej obudowie i daje 0,001 mg/m³, czyli jedno urządzenie zamiast dwóch i jedno przyłącze mniej w rurociągu.

Co jeszcze musi stać przed filtrem z węglem aktywnym?
Separator wody, filtr UD+ (albo para DD+ i PD+) oraz osuszacz. Węgiel aktywny wiąże pary oleju, ale zalany cieczą traci chłonność — dlatego ciecz i aerozol muszą być usunięte wcześniej.

Co daje bypass inPASS?
Wbudowany obejściowy kanał przepuszcza powietrze na czas wymiany wkładu, więc instalacja nie musi być zatrzymywana ani odpowietrzana. Przez ten czas powietrze nie jest filtrowane — to rozwiązanie dla zakładów, które nie mogą stanąć na czas serwisu.

Jak dobrać wielkość filtra do sprężarki?
Wydajność nominalna 45 l/s obowiązuje przy 7 bar(e). Przy innym ciśnieniu roboczym mnoży się ją przez współczynnik producenta: 0,38 przy 1 bar, 0,92 przy 6 bar, 1,20 przy 10 bar, 1,50 przy 16 bar. Filtr ma mieć wydajność nie mniejszą niż FAD sprężarki przy jej ciśnieniu roboczym.

Co ile wymienia się wkład?
Po 2 000 h pracy lub po roku. Wkład zużyty to nie tylko gorsza jakość powietrza, ale i wyższy opór przepływu, który sprężarka musi pokonać — dlatego wymiana w terminie jest tańsza niż zwłoka. Zestawy wkładów i serwis: tel. 32 219 29 34.

Filtry sprężonego powietrza Atlas Copco w Pascalu to 171 wielkości i sześć typów filtracji — pełne zestawienie z doborem do sprężarki znajdziesz w kategorii Filtry sprężonego powietrza. Dobór, wymiana wkładów i serwis: tel. 32 219 29 34.

Dane techniczne: Atlas Copco, leaflet „Compressed air filters” 2935 0932 49, wydanie 2025.
