W skrócie: zawór nożny 3/2 NC, G 1/8", 0–10 bar, pedał z tworzywa (mini).

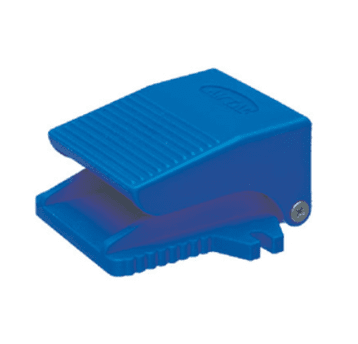

Zawór nożny AirTAC 3FM210 (3FM21006G) to zawór 3/2 normalnie zamknięty uruchamiany pedałem z tworzywa (wersja mini). Stosuje się go wszędzie tam, gdzie operator trzyma detal obiema rękami: przy prasach, zaciskach, przyrządach montażowych i nitownicach. Wciśnięcie pedału podaje powietrze na wyjście A, puszczenie odcina zasilanie i odpowietrza wyjście. Działanie bezpośrednie, ciśnienie 0–10 bar.
Na co uważać
Rama zaciskowa pedału jest stabilna i łatwo ją zdemontować, ale — jak zaznacza producent — nie przenosi częstych, silnych uderzeń. Przy bardzo intensywnej pracy warto przewidzieć dodatkowe zamocowanie podstawy.
Filtracja i smarowanie
Producent wymaga powietrza filtrowanego wkładem 40 µm. Pył i zgorzelina z rur to najczęstsza przyczyna, dla której zawór zaczyna się zacinać albo przepuszczać — filtr lub filtroreduktor przed zaworem znajdziesz w kategorii zespoły przygotowania powietrza FRL. Smarowanie nie jest potrzebne. Jeżeli jednak zawór raz dostał powietrze z olejem, producent zaleca zostać przy zaolejonym powietrzu (olej ISO VG32) — odstawienie oleju skraca życie uszczelnień.
Do przyłączy G 1/8" pasują złączki wtykowe AirTAC GPC (proste) i GPL (kolanka) — są w zakładce „Produkty powiązane” i w kategorii złączki wtykowe.
Parametry techniczne
| Producent / seria | AirTAC, seria 3F / 3FM — 3FM210 |
|---|
| Funkcja | zawór 3/2, normalnie zamknięty (NC) |
|---|
| Napęd | pedał (sterowanie nożne), działanie bezpośrednie |
|---|
| Pedał / korpus | tworzywo sztuczne (wersja mini) |
|---|
| Przyłącza | G 1/8" (gwint walcowy G) |
|---|
| Ciśnienie pracy | 0–10 bar (0–1,0 MPa) |
|---|
| Ciśnienie próbne | 15 bar (1,5 MPa) |
|---|
| Temperatura pracy | −20…+70 °C |
|---|
| Medium | sprężone powietrze filtrowane wkładem 40 µm |
|---|
| Smarowanie | niewymagane |
|---|
| Indeks | 3FM21006G |
|---|
Pozostałe wykonania
Zawory nożne AirTAC 3F, 3FM (3/2) i 4F (5/2), z blokadą, z osłoną i bez. Zobacz kategorię Zawór nożny 3/2, 5/2 albo cały przegląd: zawory mechaniczne i ręczne AirTAC.
Najczęstsze pytania
Czy zawór wraca sam po zdjęciu nogi?
Tak — po zdjęciu nogi pedał wraca sprężyną, a zawór do położenia wyjściowego.
Czy 3/2 wystarczy do siłownika dwustronnego?
Nie — siłownik dwustronnego działania wymaga zaworu 5/2. W tej samej kategorii jest zawór nożny 5/2 AirTAC 4F.
Pedał aluminiowy czy z tworzywa?
3F i 4F mają pedał aluminiowy, 3FM — lżejszy pedał z tworzywa (wersja mini, także z przyłączem M5). 3FM nie ma wersji z blokadą.
Dane techniczne: karta katalogowa producenta (AirTAC). Inne nazwy i oznaczenia: 3FM21006G, 3FM210-06, zawór nożny 3/2, pedał pneumatyczny, zawór pedałowy, przełącznik nożny pneumatyczny, AirTAC.
