W skrócie: zawór 5/2, dźwignia ręczna, powrót ręczny, G 1/8", 14 mm² (Cv 0,78), 0–10 bar.

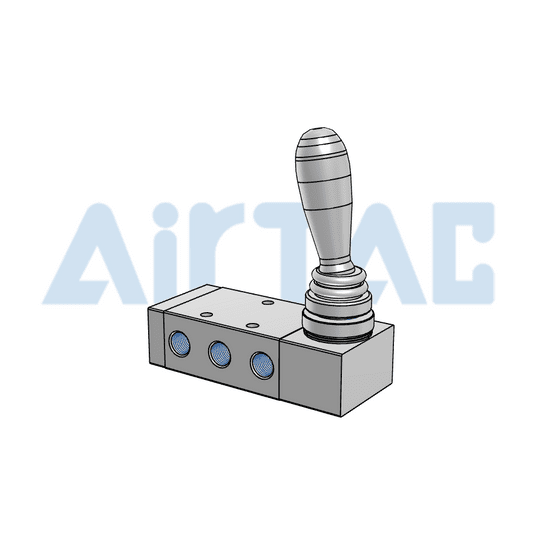

Zawór AirTAC 4H210 (4H21006G) to ręczny zawór rozdzielający 5/2 do sterowania siłownikiem dwustronnego działania. Kierunek przełącza się dźwignią o kącie wychylenia ±15°. Wersja 4H ma powrót ręczny: dźwignia zostaje tam, gdzie ją ustawiono, więc siłownik utrzymuje kierunek bez trzymania ręką. Korpus ze stopu aluminium, przyłącza: wejście i wyjście 1/8", wydech 1/8".
Powrót ręczny — kiedy
Gdy operator ustawia kierunek i zostawia zawór — np. docisk przyrządu, który ma trzymać detal. Jeśli zawór ma wracać sam po puszczeniu, wybierz wersję 4HA ze sprężyną — zobacz wszystkie zawory z dźwignią.
Zawór można zamontować na korpusie albo w panelu (montaż panelowy).
Filtracja i smarowanie
Producent wymaga powietrza filtrowanego wkładem 40 µm. Pył i zgorzelina z rur to najczęstsza przyczyna, dla której zawór zaczyna się zacinać albo przepuszczać — filtr lub filtroreduktor przed zaworem znajdziesz w kategorii zespoły przygotowania powietrza FRL. Smarowanie nie jest potrzebne. Jeżeli jednak zawór raz dostał powietrze z olejem, producent zaleca zostać przy zaolejonym powietrzu (olej ISO VG32) — odstawienie oleju skraca życie uszczelnień.
Do przyłączy G 1/8" pasują złączki wtykowe AirTAC GPC (proste) i GPL (kolanka) — są w zakładce „Produkty powiązane” i w kategorii złączki wtykowe.
Parametry techniczne
| Producent / seria | AirTAC, seria 4H — 4H210 |
|---|
| Funkcja | zawór 5/2 |
|---|
| Napęd | dźwignia ręczna; działanie bezpośrednie |
|---|
| Powrót dźwigni | ręczny (dźwignia zostaje w ustawionym położeniu) |
|---|
| Kąt przełączenia dźwigni | ±15° |
|---|

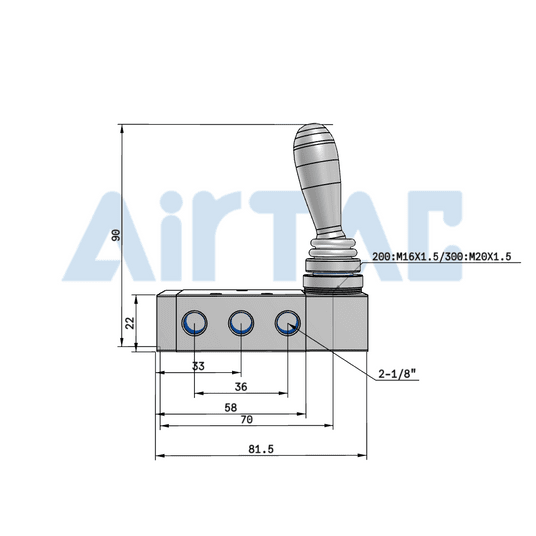

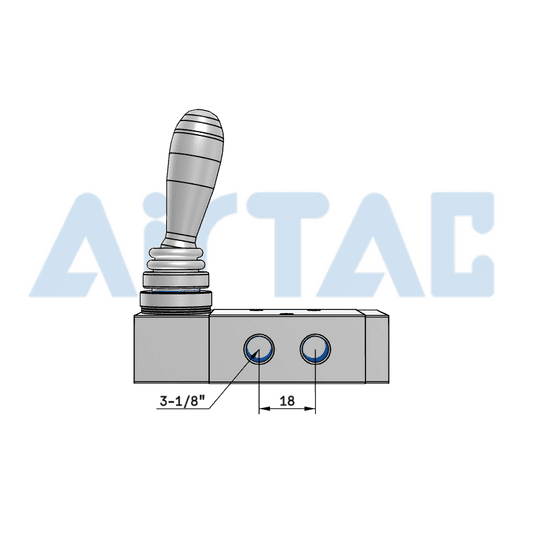

| Przyłącza | wejście i wyjście 1/8", wydech 1/8" (gwint walcowy G) |
|---|
| Przekrój przepływowy | 14 mm² (Cv 0,78) |
|---|
| Ciśnienie pracy | 0–10 bar (0–1,0 MPa) |
|---|
| Ciśnienie próbne | 15 bar (1,5 MPa) |
|---|
| Temperatura pracy | −20…+70 °C |
|---|
| Medium | sprężone powietrze filtrowane wkładem 40 µm |
|---|
| Smarowanie | niewymagane; po podaniu powietrza zaolejonego trzeba przy nim zostać (olej ISO VG32) |
|---|
| Korpus | stop aluminium |
|---|
| Montaż | na korpusie lub panelowy |
|---|
| Indeks | 4H21006G |
|---|
Pozostałe wykonania

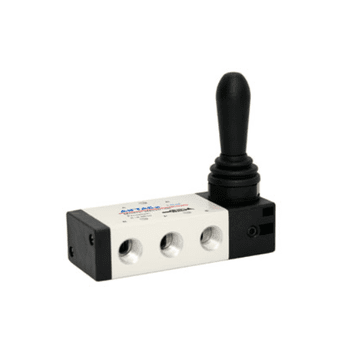

Zawory z dźwignią AirTAC 4H i 4HA: 5/2, 5/3 zamknięte i odpowietrzone, od 1/8" do 3/8". Zobacz kategorię Zawór z dźwignią 5/2, 5/3 albo cały przegląd: zawory mechaniczne i ręczne AirTAC.
Najczęstsze pytania
Czym różni się 4H od 4HA?
4H ma powrót ręczny — dźwignia zostaje tam, gdzie ją ustawiono. 4HA ma powrót sprężyną — po puszczeniu dźwignia wraca do położenia wyjściowego.
Czy zawór 5/2 zatrzyma siłownik w połowie skoku?
Nie — zawór 5/2 ma tylko dwa położenia. Do zatrzymania w połowie skoku służy zawór 5/3 z położeniem środkowym zamkniętym (30C).
Jakie ciśnienie jest potrzebne do pracy?
Zawór działa bezpośrednio, więc pracuje w zakresie 0–10 bar bez minimalnego ciśnienia sterującego.
Dane techniczne: karta katalogowa producenta (AirTAC). Inne nazwy i oznaczenia: 4H21006G, 4H210-06, zawór 5/2 z dźwignią 1/8", rozdzielacz 5/2 ręczny, zawór dźwigniowy, zawór z dźwignią ręczną, AirTAC.
