W skrócie: zawór 5/3 (środek zamknięty), dźwignia ręczna, powrót ręczny, G 1/4", 18 mm² (Cv 1), 0–10 bar.

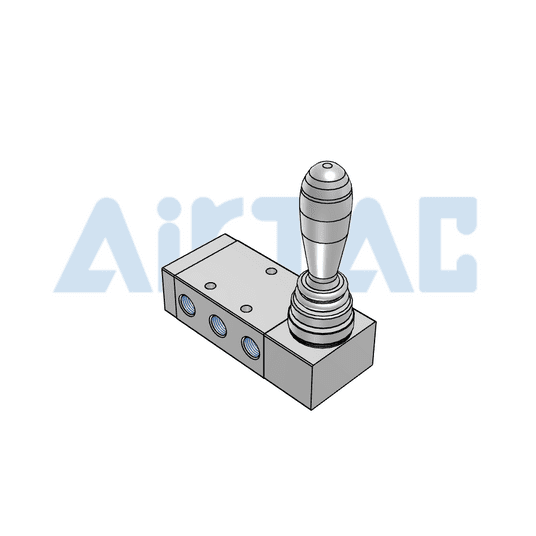

Zawór AirTAC 4H330C (4H330C08G) to ręczny zawór rozdzielający 5/3 do sterowania siłownikiem dwustronnego działania. Kierunek przełącza się dźwignią o kącie wychylenia ±10°. Wersja 4H ma powrót ręczny: dźwignia zostaje tam, gdzie ją ustawiono, więc siłownik utrzymuje kierunek bez trzymania ręką. Korpus ze stopu aluminium, przyłącza: wejście i wyjście 1/4", wydech 1/4".
Położenie środkowe zamknięte
W położeniu środkowym wszystkie przyłącza są zamknięte: siłownik zatrzymuje się i trzyma powietrze w obu komorach. Nadaje się do zatrzymania siłownika w dowolnym miejscu skoku, ale przy nieszczelnościach w instalacji tłoczysko może powoli dryfować.
Powrót ręczny — kiedy
Gdy operator ustawia kierunek i zostawia zawór — np. docisk przyrządu, który ma trzymać detal. Jeśli zawór ma wracać sam po puszczeniu, wybierz wersję 4HA ze sprężyną — zobacz wszystkie zawory z dźwignią.
Zawór można zamontować na korpusie albo w panelu (montaż panelowy).
Filtracja i smarowanie
Producent wymaga powietrza filtrowanego wkładem 40 µm. Pył i zgorzelina z rur to najczęstsza przyczyna, dla której zawór zaczyna się zacinać albo przepuszczać — filtr lub filtroreduktor przed zaworem znajdziesz w kategorii zespoły przygotowania powietrza FRL. Smarowanie nie jest potrzebne. Jeżeli jednak zawór raz dostał powietrze z olejem, producent zaleca zostać przy zaolejonym powietrzu (olej ISO VG32) — odstawienie oleju skraca życie uszczelnień.
Do przyłączy G 1/4" pasują złączki wtykowe AirTAC GPC (proste) i GPL (kolanka) — są w zakładce „Produkty powiązane” i w kategorii złączki wtykowe.
Parametry techniczne
| Producent / seria | AirTAC, seria 4H — 4H330C |
|---|
| Funkcja | zawór 5/3, środek zamknięty |
|---|
| Napęd | dźwignia ręczna; działanie bezpośrednie |
|---|
| Powrót dźwigni | ręczny (dźwignia zostaje w ustawionym położeniu) |
|---|
| Kąt przełączenia dźwigni | ±10° |
|---|
| Przyłącza | wejście i wyjście 1/4", wydech 1/4" (gwint walcowy G) |
|---|
| Przekrój przepływowy | 18 mm² (Cv 1) |
|---|
| Ciśnienie pracy | 0–10 bar (0–1,0 MPa) |
|---|
| Ciśnienie próbne | 15 bar (1,5 MPa) |
|---|
| Temperatura pracy | −20…+70 °C |
|---|
| Medium | sprężone powietrze filtrowane wkładem 40 µm |
|---|
| Smarowanie | niewymagane; po podaniu powietrza zaolejonego trzeba przy nim zostać (olej ISO VG32) |
|---|
| Korpus | stop aluminium |
|---|
| Montaż | na korpusie lub panelowy |
|---|
| Indeks | 4H330C08G |
|---|
Pozostałe wykonania
Zawory z dźwignią AirTAC 4H i 4HA: 5/2, 5/3 zamknięte i odpowietrzone, od 1/8" do 3/8". Zobacz kategorię Zawór z dźwignią 5/2, 5/3 albo cały przegląd: zawory mechaniczne i ręczne AirTAC.
Najczęstsze pytania
Czym różni się 4H od 4HA?
4H ma powrót ręczny — dźwignia zostaje tam, gdzie ją ustawiono. 4HA ma powrót sprężyną — po puszczeniu dźwignia wraca do położenia środkowego.
Środek zamknięty czy odpowietrzony?
Zamknięty (C) zatrzymuje siłownik i trzyma ciśnienie w obu komorach. Odpowietrzony (E) zdejmuje ciśnienie z obu komór — tłoczysko da się przesunąć ręką.
Jakie ciśnienie jest potrzebne do pracy?
Zawór działa bezpośrednio, więc pracuje w zakresie 0–10 bar bez minimalnego ciśnienia sterującego.
Dane techniczne: karta katalogowa producenta (AirTAC). Inne nazwy i oznaczenia: 4H330C08G, 4H330C-08, zawór 5/3 z dźwignią 1/4", rozdzielacz 5/3 ręczny, zawór dźwigniowy, zawór z dźwignią ręczną, zawór 5/3 środek zamknięty, AirTAC.
