W skrócie: zawór 5/3 (środek odpowietrzony), dźwignia ręczna, powrót sprężyną, G 1/8", 12 mm² (Cv 0,67), 0–10 bar.

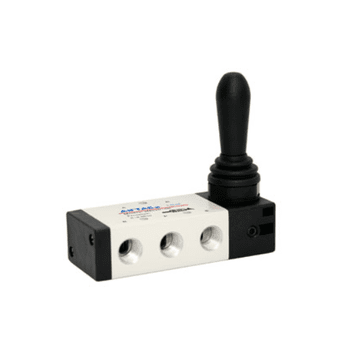

Zawór AirTAC 4HA230E (4HA230E06G) to ręczny zawór rozdzielający 5/3 do sterowania siłownikiem dwustronnego działania. Kierunek przełącza się dźwignią o kącie wychylenia ±8,5°. Wersja 4HA ma powrót sprężyną: po puszczeniu dźwignia sama wraca do położenia środkowego — siłownik pracuje tylko tak długo, jak operator trzyma dźwignię. Korpus ze stopu aluminium, przyłącza: wejście i wyjście 1/8", wydech 1/8".
Położenie środkowe odpowietrzone
W położeniu środkowym wyjścia A i B są połączone z odpowietrzeniem, a zasilanie jest zamknięte: obie komory siłownika tracą ciśnienie, a tłoczysko można przesunąć ręką. To wygodne przy ustawianiu przyrządu i w obwodach, gdzie po zatrzymaniu nie może zostać ciśnienie.
Powrót sprężyną — kiedy
Gdy zawór ma działać „w trybie przytrzymania”: siłownik rusza tylko wtedy, gdy operator trzyma dźwignię, a po puszczeniu ruch ustaje lub wraca. Odpowiednik bez sprężyny to seria 4H — zobacz wszystkie zawory z dźwignią.
Zawór można zamontować na korpusie albo w panelu (montaż panelowy).
Filtracja i smarowanie
Producent wymaga powietrza filtrowanego wkładem 40 µm. Pył i zgorzelina z rur to najczęstsza przyczyna, dla której zawór zaczyna się zacinać albo przepuszczać — filtr lub filtroreduktor przed zaworem znajdziesz w kategorii zespoły przygotowania powietrza FRL. Smarowanie nie jest potrzebne. Jeżeli jednak zawór raz dostał powietrze z olejem, producent zaleca zostać przy zaolejonym powietrzu (olej ISO VG32) — odstawienie oleju skraca życie uszczelnień.
Do przyłączy G 1/8" pasują złączki wtykowe AirTAC GPC (proste) i GPL (kolanka) — są w zakładce „Produkty powiązane” i w kategorii złączki wtykowe.
Parametry techniczne
| Producent / seria | AirTAC, seria 4HA — 4HA230E |
|---|
| Funkcja | zawór 5/3, środek odpowietrzony |
|---|
| Napęd | dźwignia ręczna; działanie bezpośrednie |
|---|
| Powrót dźwigni | sprężyną |
|---|
| Kąt przełączenia dźwigni | ±8,5° |
|---|
| Przyłącza | wejście i wyjście 1/8", wydech 1/8" (gwint walcowy G) |
|---|
| Przekrój przepływowy | 12 mm² (Cv 0,67) |
|---|
| Ciśnienie pracy | 0–10 bar (0–1,0 MPa) |
|---|
| Ciśnienie próbne | 15 bar (1,5 MPa) |
|---|
| Temperatura pracy | −20…+70 °C |
|---|
| Medium | sprężone powietrze filtrowane wkładem 40 µm |
|---|
| Smarowanie | niewymagane; po podaniu powietrza zaolejonego trzeba przy nim zostać (olej ISO VG32) |
|---|
| Korpus | stop aluminium |
|---|
| Montaż | na korpusie lub panelowy |
|---|
| Indeks | 4HA230E06G |
|---|
Pozostałe wykonania
Zawory z dźwignią AirTAC 4H i 4HA: 5/2, 5/3 zamknięte i odpowietrzone, od 1/8" do 3/8". Zobacz kategorię Zawór z dźwignią 5/2, 5/3 albo cały przegląd: zawory mechaniczne i ręczne AirTAC.
Najczęstsze pytania
Czym różni się 4H od 4HA?
4H ma powrót ręczny — dźwignia zostaje tam, gdzie ją ustawiono. 4HA ma powrót sprężyną — po puszczeniu dźwignia wraca do położenia środkowego.
Środek zamknięty czy odpowietrzony?
Zamknięty (C) zatrzymuje siłownik i trzyma ciśnienie w obu komorach. Odpowietrzony (E) zdejmuje ciśnienie z obu komór — tłoczysko da się przesunąć ręką.
Jakie ciśnienie jest potrzebne do pracy?
Zawór działa bezpośrednio, więc pracuje w zakresie 0–10 bar bez minimalnego ciśnienia sterującego.
Dane techniczne: karta katalogowa producenta (AirTAC). Inne nazwy i oznaczenia: 4HA230E06G, 4HA230E-06, zawór 5/3 z dźwignią 1/8", rozdzielacz 5/3 ręczny, zawór dźwigniowy, zawór z dźwignią ręczną, zawór 5/3 środek odpowietrzony, AirTAC.
