W skrócie: zawór 4/3 (środek zamknięty), dźwignia obrotowa, G 3/8", 33 mm² (Cv 1,83), 0–10 bar.

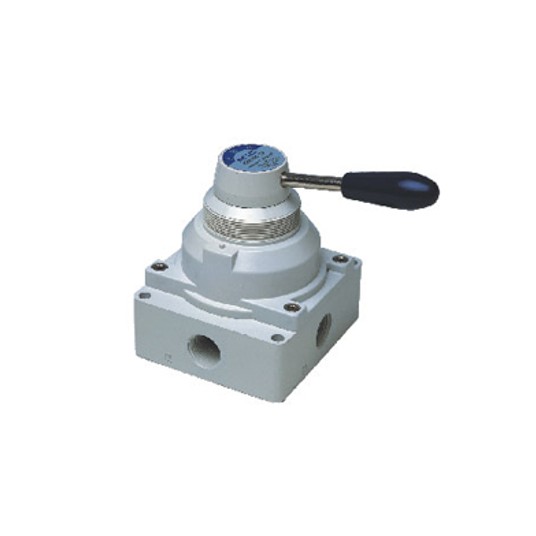

Zawór AirTAC 4HV330 (4HV33010G) to ręczny zawór rozdzielający 4/3 z dźwignią obrotową, potocznie nazywany zaworem płytowym. Steruje siłownikiem dwustronnego działania — dwa wyjścia A i B, zasilanie P i wspólne odpowietrzenie R. Kąt obrotu dźwigni: 45° (4/3). Duży przekrój przepływowy (33 mm² (Cv 1,83)) daje mały spadek ciśnienia, a dźwignia przełącza się lekko i dokładnie trafia w położenie.
Położenie środkowe zamknięte
W środku wszystkie przyłącza są zamknięte: siłownik staje i trzyma powietrze w obu komorach. AirTAC produkuje 4HV w wersji 4/3 wyłącznie ze środkiem zamkniętym.
Montaż na korpusie
Wykonanie bez litery S mocuje się za korpus. Ten sam zawór w wersji do zabudowy w panelu ma w symbolu literę S.
Filtracja i smarowanie
Producent wymaga powietrza filtrowanego wkładem 40 µm. Pył i zgorzelina z rur to najczęstsza przyczyna, dla której zawór zaczyna się zacinać albo przepuszczać — filtr lub filtroreduktor przed zaworem znajdziesz w kategorii zespoły przygotowania powietrza FRL. Smarowanie nie jest potrzebne. Jeżeli jednak zawór raz dostał powietrze z olejem, producent zaleca zostać przy zaolejonym powietrzu (olej ISO VG32) — odstawienie oleju skraca życie uszczelnień.
Do przyłączy G 3/8" pasują złączki wtykowe AirTAC GPC (proste) i GPL (kolanka) — są w zakładce „Produkty powiązane” i w kategorii złączki wtykowe.
Parametry techniczne
| Producent / seria | AirTAC, seria 4HV — 4HV330 |
|---|
| Funkcja | zawór 4/3, środek zamknięty |
|---|
| Napęd | dźwignia obrotowa; działanie bezpośrednie |
|---|
| Kąt obrotu dźwigni | 45° |
|---|
| Blokada dźwigni | nie |
|---|
| Montaż | na korpusie |
|---|
| Przyłącza | G 3/8" (gwint walcowy G) |
|---|
| Przekrój przepływowy | 33 mm² (Cv 1,83) |
|---|
| Ciśnienie pracy | 0–10 bar (0–1,0 MPa) |
|---|
| Ciśnienie próbne | 15 bar (1,5 MPa) |
|---|
| Temperatura pracy | −20…+70 °C |
|---|
| Medium | sprężone powietrze filtrowane wkładem 40 µm |
|---|
| Smarowanie | niewymagane |
|---|
| Indeks | 4HV33010G |
|---|
Pozostałe wykonania
Zawory 4HV 4/2 i 4/3 od 1/8" do 3/4", na korpus i panelowe, z blokadą i bez. Zobacz kategorię Zawór płytowy 4/2, 4/3 albo cały przegląd: zawory mechaniczne i ręczne AirTAC.
Najczęstsze pytania
Do czego służy zawór 4/2?
Do sterowania siłownikiem dwustronnego działania: jedno wyjście zasila komorę, drugie odpowietrza drugą. Ma jedno wspólne odpowietrzenie, w odróżnieniu od zaworów 5/2.
Co oznaczają litery S i L w symbolu?
S — montaż panelowy (zawór mocowany nakrętką w panelu). L — dźwignia z blokadą. Bez liter: montaż na korpusie, bez blokady.
Czym różnią się serie 4HV2, 4HV3 i 4HV4?
Wielkością i przekrojem: od 14 mm² (Cv 0,78) (4HV2, 1/8") do 95 mm² (Cv 5,27) (4HV4, 3/4").
Dane techniczne: karta katalogowa producenta (AirTAC). Inne nazwy i oznaczenia: 4HV33010G, 4HV330-10, zawór 4/3 ręczny 3/8", zawór płytowy, zawór obrotowy z dźwignią, rozdzielacz ręczny 4/2, zawór 4/3 środek zamknięty, AirTAC.
