W skrócie: zawór 5/2, ręczny ciągnij-pchnij, 2 stabilne położenia, G 1/8", 14 mm² (Cv 0,78), 0–10 bar.

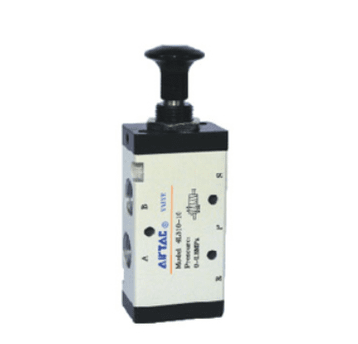

Zawór 5/2 AirTAC 4L210 (4L21006G) to ręczny zawór rozdzielający typu ciągnij-pchnij. Przełącza się grzybkiem: pociągnięcie i wciśnięcie zmienia położenie, a kulka zatrzaskowa utrzymuje je bez trzymania ręką. Zawór steruje siłownikiem dwustronnego działania: w jednym położeniu zasila komorę wysuwu, w drugim komorę powrotu, a drugą komorę odpowietrza. Korpus ze stopu aluminium, przyłącza G 1/8", działanie bezpośrednie — nie potrzebuje ciśnienia sterującego, pracuje od 0 bar.
Kiedy wybrać zawór ciągnij-pchnij
Tam, gdzie operator ma ustawić stan i go zostawić: załączenie zasilania stanowiska, przełączenie trybu pracy, ręczne sterowanie siłownikiem w przyrządzie. Zawór nie wraca sam do położenia wyjściowego — jeśli ma wracać po puszczeniu, wybierz zawór 3/2 z przyciskiem grzybkowym z powrotem sprężyną.
Filtracja i smarowanie
Producent wymaga powietrza filtrowanego wkładem 40 µm. Pył i zgorzelina z rur to najczęstsza przyczyna, dla której zawór zaczyna się zacinać albo przepuszczać — filtr lub filtroreduktor przed zaworem znajdziesz w kategorii zespoły przygotowania powietrza FRL. Smarowanie nie jest potrzebne. Jeżeli jednak zawór raz dostał powietrze z olejem, producent zaleca zostać przy zaolejonym powietrzu (olej ISO VG32) — odstawienie oleju skraca życie uszczelnień.
Do przyłączy G 1/8" pasują złączki wtykowe AirTAC GPC (proste) i GPL (kolanka) — są w zakładce „Produkty powiązane” i w kategorii złączki wtykowe.
Parametry techniczne
| Producent / seria | AirTAC, seria 4L — 4L210 |
|---|
| Funkcja | zawór 5/2, 2 położenia |
|---|
| Napęd | ręczny, grzybek ciągnij-pchnij; działanie bezpośrednie |
|---|
| Utrzymanie położenia | zatrzask kulkowy (oba położenia stabilne) |
|---|
| Przyłącza | G 1/8" (gwint walcowy G) |
|---|
| Przekrój przepływowy | 14 mm² (Cv 0,78) |
|---|
| Ciśnienie pracy | 0–10 bar (0–1,0 MPa) |
|---|
| Ciśnienie próbne | 15 bar (1,5 MPa) |
|---|
| Temperatura pracy | −20…+70 °C |
|---|
| Medium | sprężone powietrze filtrowane wkładem 40 µm |
|---|
| Smarowanie | niewymagane; po podaniu powietrza zaolejonego trzeba przy nim zostać (olej ISO VG32) |
|---|
| Korpus | stop aluminium |
|---|
| Indeks | 4L21006G |
|---|
Pozostałe wykonania
Zawory 5/2 ciągnij-pchnij AirTAC serii 100, 200 i 300 od 1/8" do 3/8". Zobacz kategorię Zawór 5/2 ręczny grzybkowy albo cały przegląd: zawory mechaniczne i ręczne AirTAC.
Najczęstsze pytania
Czy zawór sam wraca do położenia wyjściowego?
Nie. Oba położenia są stabilne — utrzymuje je zatrzask kulkowy. Zawór zmienia stan dopiero po ponownym pociągnięciu lub wciśnięciu grzybka.
Jakie ciśnienie jest potrzebne do pracy?
Zawór działa bezpośrednio, więc pracuje w całym zakresie 0–10 bar — nie wymaga minimalnego ciśnienia sterującego.
Czym różni się seria 100, 200 i 300?
Wielkością korpusu i przekrojem przepływowym: od 12 mm² (Cv 0,67) (3L/4L110, 1/8") do 30 mm² (Cv 1,67) (seria 310, 3/8"). Większy przekrój to krótszy czas napełniania siłownika.
Dane techniczne: karta katalogowa producenta (AirTAC). Inne nazwy i oznaczenia: 4L21006G, 4L210-06, 4L210 1/8, zawór 5/2 ręczny 1/8", zawór ciągnij-pchnij, zawór push-pull, rozdzielacz ręczny 5/2, zawór grzybkowy ręczny, AirTAC.
