W skrócie: zawór 3/2 odcinający z odpowietrzeniem, przesuwna tuleja, G 3/4" (GZ/GW), 250 mm² (Cv 13,8), 0–10 bar.

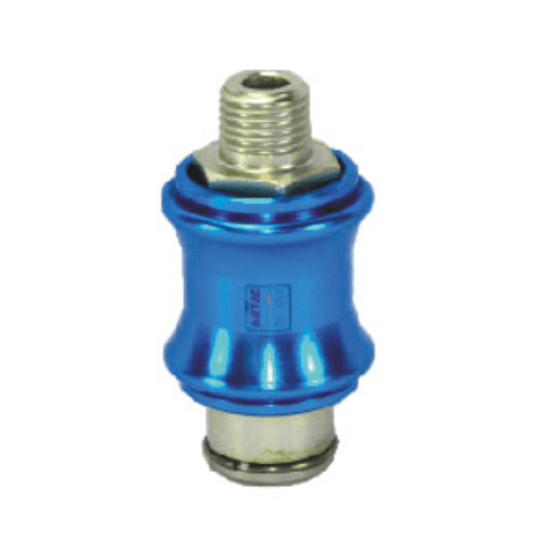

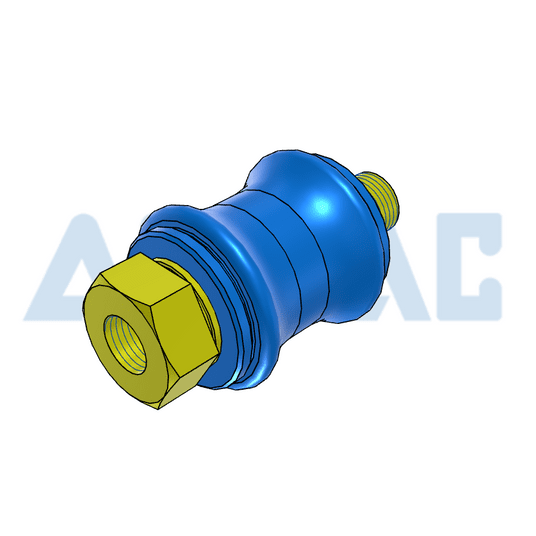

Zawór suwakowy AirTAC HSV (HSV20SFG) to najprostszy ręczny zawór odcinający z odpowietrzeniem. Montuje się go w linii — na wejściu narzędzia, przyrządu albo całej maszyny. Przesunięcie niebieskiej tulei w jedną stronę otwiera przepływ, w drugą — odcina zasilanie i wypuszcza powietrze z odcinka za zaworem, więc narzędzie czy siłownik nie zostaje pod ciśnieniem. Przekrój 250 mm² (Cv 13,8) — duży jak na zawór tej wielkości, więc nie dławi przepływu.
Wykonanie gwintów: GZ/GW
Ten indeks: gwint zewnętrzny i wewnętrzny — układ odwrotny niż w wersji standardowej. Seria HSV ma cztery wykonania gwintów w każdym rozmiarze — standardowe (GW/GZ), FF (dwa wewnętrzne), SF (zewnętrzny + wewnętrzny) i SS (dwa zewnętrzne) — żeby dało się wkręcić zawór bez dodatkowych nypli i redukcji.
Gdzie się sprawdza
Przy narzędziach pneumatycznych i na wejściu urządzeń, gdzie trzeba szybko odciąć powietrze i zdjąć ciśnienie przed wymianą narzędzia lub serwisem. Do odcięcia całej maszyny z blokadą na kłódkę służą zawory odcinające GZ z kategorii zespoły przygotowania powietrza FRL.
Filtracja i smarowanie
Producent wymaga powietrza filtrowanego wkładem 40 µm. Pył i zgorzelina z rur to najczęstsza przyczyna, dla której zawór zaczyna się zacinać albo przepuszczać — filtr lub filtroreduktor przed zaworem znajdziesz w kategorii zespoły przygotowania powietrza FRL. Smarowanie nie jest potrzebne. Jeżeli jednak zawór raz dostał powietrze z olejem, producent zaleca zostać przy zaolejonym powietrzu (olej ISO VG32) — odstawienie oleju skraca życie uszczelnień.
Parametry techniczne
| Producent / seria | AirTAC, seria HSV |
|---|
| Funkcja | zawór 3/2 odcinający z odpowietrzeniem wyjścia |
|---|
| Napęd | ręczny, przesuwna tuleja; działanie bezpośrednie |
|---|
| Przyłącza | G 3/4" — gwint zewnętrzny i wewnętrzny — układ odwrotny niż w wersji standardowej |
|---|
| Przekrój przepływowy | 250 mm² (Cv 13,8) |
|---|

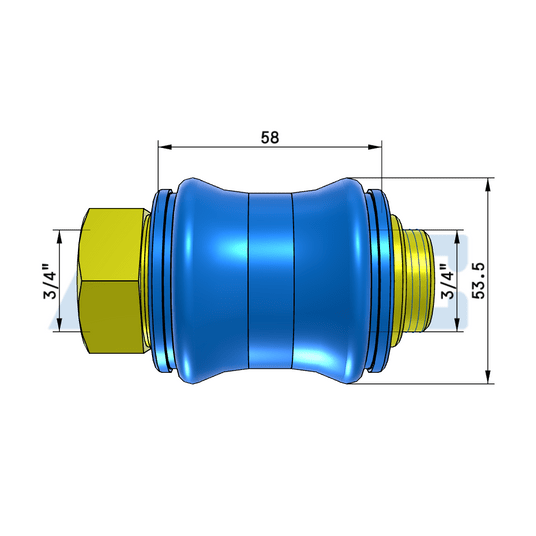

| Długość całkowita (A) | 96,5 mm |
|---|
| Średnica tulei (ØB) | 53,5 mm |
|---|
| Rozmiar klucza (BA) | 36 mm |
|---|
| Ciśnienie pracy | 0–10 bar (0–1,0 MPa) |
|---|
| Ciśnienie próbne | 15 bar (1,5 MPa) |
|---|
| Temperatura pracy | −20…+70 °C |
|---|
| Medium | sprężone powietrze filtrowane wkładem 40 µm |
|---|
| Smarowanie | niewymagane |
|---|
| Korpus | stop aluminium, powierzchnia anodowana; suwak pasywowany |
|---|
| Indeks | HSV20SFG |
|---|
Pozostałe wykonania
Zawory suwakowe HSV od 1/8" do 1" w czterech wykonaniach gwintów. Zobacz kategorię Zawór suwakowy 3/2 albo cały przegląd: zawory mechaniczne i ręczne AirTAC.
Najczęstsze pytania
Czym różni się od zaworu kulowego?
Zawór kulowy tylko odcina przepływ. Zawór suwakowy HSV po odcięciu odpowietrza odcinek za sobą, więc narzędzie lub siłownik nie zostaje pod ciśnieniem.
Co oznaczają litery SS, FF i SF?
Układ gwintów: bez liter — wejście wewnętrzny, wyjście zewnętrzny; FF — oba wewnętrzne; SS — oba zewnętrzne; SF — zewnętrzny i wewnętrzny, odwrotnie niż w wersji standardowej.
W którą stronę montować?
Zgodnie z oznaczeniem IN (wejście, zasilanie) i OUT (wyjście, odbiornik) na korpusie — odpowietrzenie działa tylko po stronie wyjścia.
Dane techniczne: karta katalogowa producenta (AirTAC). Inne nazwy i oznaczenia: HSV20SFG, HSV20SF, HSV-20, zawór odcinający 3/4", zawór suwakowy, zawór przesuwny, zawór 3/2 ręczny odcinający, zawór z odpowietrzeniem, AirTAC.
