W skrócie: zawór 5/2, napęd ręczny — z dźwignią, G 1/8", 9 mm² (Cv 0,5), 0–10 bar.

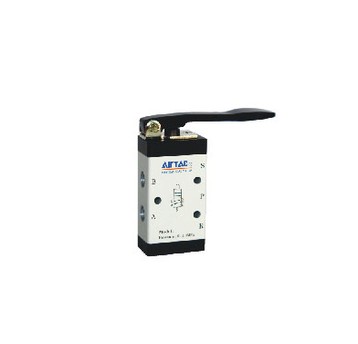

Zawór AirTAC M5Y210 (M5Y21006G) to zawór 5/2 z serii M5 — z dźwignią. Służy jako pneumatyczny przycisk lub przełącznik: start cyklu, zatrzymanie, wybór trybu pracy, ręczne sterowanie siłownikiem dwustronnego działania. Korpus ze stopu aluminium, działanie bezpośrednie w konstrukcji suwakowej — siła przełączenia nie zależy od ciśnienia roboczego.
Seria M5
Seria M5 to zawory 5/2 w konstrukcji suwakowej — do sterowania siłownikiem dwustronnego działania prosto z przycisku albo krzywki, bez dodatkowego zaworu rozdzielającego. Odpowietrzenie na górze korpusu ułatwia montaż tłumika.
Filtracja i smarowanie
Producent wymaga powietrza filtrowanego wkładem 40 µm. Pył i zgorzelina z rur to najczęstsza przyczyna, dla której zawór zaczyna się zacinać albo przepuszczać — filtr lub filtroreduktor przed zaworem znajdziesz w kategorii zespoły przygotowania powietrza FRL. Smarowanie nie jest potrzebne. Jeżeli jednak zawór raz dostał powietrze z olejem, producent zaleca zostać przy zaolejonym powietrzu (olej ISO VG32) — odstawienie oleju skraca życie uszczelnień.
Do przyłączy G 1/8" pasują złączki wtykowe AirTAC GPC (proste) i GPL (kolanka) — są w zakładce „Produkty powiązane” i w kategorii złączki wtykowe.
Parametry techniczne
| Producent / seria | AirTAC, seria M5 — M5Y210 |
|---|
| Funkcja | zawór 5/2 |
|---|
| Napęd | ręczny — krótka dźwignia przechylana ręką |
|---|
| Przyłącza | G 1/8" (gwint walcowy G) |
|---|
| Przekrój przepływowy | 9 mm² (Cv 0,5) |
|---|
| Ciśnienie pracy | 0–10 bar (0–1,0 MPa) |
|---|
| Ciśnienie próbne | 15 bar (1,5 MPa) |
|---|
| Temperatura pracy | −20…+70 °C |
|---|
| Medium | sprężone powietrze filtrowane wkładem 40 µm |
|---|
| Smarowanie | niewymagane; po podaniu powietrza zaolejonego trzeba przy nim zostać (olej ISO VG32) |
|---|
| Korpus | stop aluminium |
|---|
| Indeks | M5Y21006G |
|---|
Pozostałe wykonania
Zawory 5/2 serii M5 z przyciskami, dźwignią i rolką uchylną — w tabeli serii na stronie zawory mechaniczne i ręczne AirTAC.
Najczęstsze pytania
Czy zawór wraca sam po puszczeniu?
Karta producenta nie rozpisuje tego dla tej głowicy osobno. Jeśli zawór ma utrzymywać położenie albo wracać sam, napisz lub zadzwoń przed zamówieniem — potwierdzimy u dostawcy.
Do czego zawór 5/2 z przyciskiem?
Do bezpośredniego sterowania siłownikiem dwustronnego działania: naciśnięcie zasila jedną komorę, zwolnienie drugą. Uwaga: w kartotece część tych zaworów była opisana jako 5/3 — według karty producenta seria M5 to zawory 5/2.
Czym różnią się serie S3, CM3 i M3?
Konstrukcją i wielkością przekroju. Wszystkie mają głowice ręczne i mechaniczne; CM3 ma dodatkowo przyciski w osłonie, M3 i M5 mają odpowietrzenie na górze korpusu. Porównanie w kategorii.
Dane techniczne: karta katalogowa producenta (AirTAC). Inne nazwy i oznaczenia: M5Y21006G, M5Y210-06, zawór 5/2 z dźwignią, zawór z dźwignią, przełącznik dźwigniowy, przycisk pneumatyczny, zawór 5/2 1/8", AirTAC.
