W skrócie: zawór zwrotny, przepływ P → A, G 1/8", 18 mm² (Cv 1), 0,2–10 bar, korpus aluminiowy.

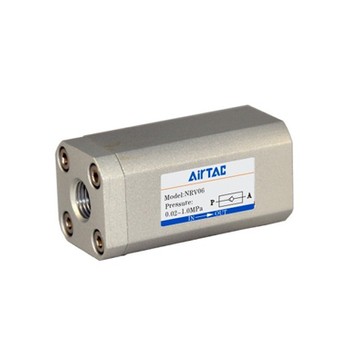

Zawór zwrotny AirTAC NRV (NRV06G) montuje się w linii, żeby powietrze płynęło tylko w jedną stronę — od P do A, zgodnie ze strzałką na korpusie. Gdy ciśnienie na wejściu spadnie (wyłączenie sprężarki, nagły pobór w innym miejscu instalacji), zawór zamyka się i zatrzymuje powietrze po stronie odbiornika. Grzybek z POM uszczelniony gumą, korpus ze stopu aluminium, przekrój 18 mm² (Cv 1).
Typowe zastosowania
Za zbiornikiem lokalnym, który ma podtrzymać ciśnienie przy maszynie; na zasilaniu odbiornika, który nie może stracić ciśnienia przy chwilowym spadku w sieci; przy łączeniu dwóch źródeł powietrza. Zawór otwiera się od 0,2 bar różnicy ciśnień (dolna granica zakresu pracy).
Zwrotny czy zwrotny sterowany
Zawór NRV zawsze blokuje przepływ wsteczny. Jeśli przepływ powrotny ma być odblokowywany sygnałem — np. przy zatrzymaniu siłownika w pozycji — potrzebny jest zawór zwrotny sterowany PCV.
Filtracja
Producent wymaga powietrza filtrowanego wkładem 40 µm. Pył i zgorzelina z rur to najczęstsza przyczyna, dla której zawór zaczyna się zacinać albo przepuszczać — filtr lub filtroreduktor przed zaworem znajdziesz w kategorii zespoły przygotowania powietrza FRL.
Do przyłączy G 1/8" pasują złączki wtykowe AirTAC GPC (proste) i GPL (kolanka) — są w zakładce „Produkty powiązane” i w kategorii złączki wtykowe.
Parametry techniczne
| Producent / seria | AirTAC, seria NRV |
|---|

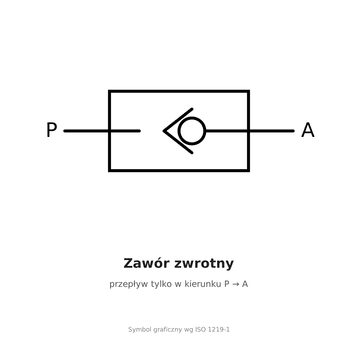

| Funkcja | zawór zwrotny — przepływ tylko P → A |
|---|
| Przyłącza | G 1/8" (gwint walcowy G) |
|---|
| Przekrój przepływowy | 18 mm² (Cv 1) |
|---|
| Ciśnienie pracy | 0,2–10 bar (0,02–1,0 MPa) |
|---|
| Ciśnienie próbne | 15 bar (1,5 MPa) |
|---|
| Temperatura pracy | −20…+70 °C |
|---|
| Medium | sprężone powietrze filtrowane wkładem 40 µm |
|---|
| Korpus | stop aluminium |
|---|
| Grzybek | POM, uszczelnienie gumowe |
|---|
| Indeks | NRV06G |
|---|
Pozostałe rozmiary
Zawory zwrotne NRV od 1/8" do 1" (6 rozmiarów) — w tabeli serii na stronie kategorii zawory mechaniczne i ręczne AirTAC.
Najczęstsze pytania
W którą stronę montować zawór zwrotny?
Zgodnie ze strzałką i oznaczeniem IN → OUT na korpusie: wejście od strony zasilania, wyjście do odbiornika.
Od jakiego ciśnienia zawór się otwiera?
Zakres pracy według producenta zaczyna się od 0,02 MPa (0,2 bar) — poniżej tej różnicy ciśnień zawór może pozostać zamknięty.
Jaki rozmiar wybrać?
Rozmiar przyłącza dobierz do przewodu, na którym stoi zawór. Przekrój rośnie z rozmiarem — od 18 mm² (Cv 1) (1/8") do 260 mm² (Cv 14,44) (1").
Dane techniczne: karta katalogowa producenta (AirTAC). Inne nazwy i oznaczenia: NRV06G, NRV06, NRV-06, zawór zwrotny 1/8", zawór zwrotny pneumatyczny, zawór jednokierunkowy, check valve, AirTAC.
