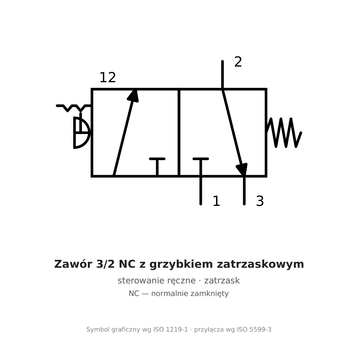

W skrócie: zawór 3/2 NC, napęd ręczny — z grzybkiem zatrzaskowym, G 1/8", 8 mm² (Cv 0,45), 0–10 bar, czerwony.
Zawór AirTAC S3PL (S3PL06G) to zawór 3/2 normalnie zamknięty z serii S3 — z grzybkiem zatrzaskowym. Służy jako pneumatyczny przycisk lub przełącznik: start cyklu, zatrzymanie, wybór trybu pracy, ręczne sterowanie siłownikiem. Grzybek zatrzaskuje się po wciśnięciu i trzyma zawór przełączony do czasu zwolnienia zatrzasku. Korpus ze stopu aluminium, działanie bezpośrednie.
Seria S3
Seria S3 to kompaktowe zawory 3/2 z wymiennymi głowicami: od trzpienia i rolek do przycisków, dźwigni i przełącznika obrotowego. Elementy C, D, Y, R i L są metalowe — wytrzymują długą pracę.
Kolor przycisku: czerwony. Ten sam zawór jest dostępny w innych kolorach — kolory pomagają odróżnić funkcje na pulpicie (np. zielony start, czerwony stop).
Filtracja i smarowanie
Producent wymaga powietrza filtrowanego wkładem 40 µm. Pył i zgorzelina z rur to najczęstsza przyczyna, dla której zawór zaczyna się zacinać albo przepuszczać — filtr lub filtroreduktor przed zaworem znajdziesz w kategorii zespoły przygotowania powietrza FRL. Smarowanie nie jest potrzebne. Jeżeli jednak zawór raz dostał powietrze z olejem, producent zaleca zostać przy zaolejonym powietrzu (olej ISO VG32) — odstawienie oleju skraca życie uszczelnień.
Do przyłączy G 1/8" pasują złączki wtykowe AirTAC GPC (proste) i GPL (kolanka) — są w zakładce „Produkty powiązane” i w kategorii złączki wtykowe.
Parametry techniczne
| Producent / seria | AirTAC, seria S3 — S3PL |
|---|
| Funkcja | zawór 3/2, normalnie zamknięty (NC) |
|---|
| Napęd | ręczny — czerwony grzybek z zatrzaskiem — po wciśnięciu zostaje w położeniu przełączonym (typ awaryjny) |
|---|
| Powrót | zatrzask — zwolnienie ręczne |
|---|
| Kolor przycisku | czerwony |
|---|
| Przyłącza | G 1/8" (gwint walcowy G) |
|---|
| Przekrój przepływowy | 8 mm² (Cv 0,45) |
|---|
| Skok przełączenia | suwak 2,4–4,0 mm; przycisk / dźwignia 5,9–7,5 mm |
|---|
| Ciśnienie pracy | 0–10 bar (0–1,0 MPa) |
|---|
| Ciśnienie próbne | 15 bar (1,5 MPa) |
|---|
| Temperatura pracy | −20…+70 °C |
|---|
| Medium | sprężone powietrze filtrowane wkładem 40 µm |
|---|
| Smarowanie | niewymagane; po podaniu powietrza zaolejonego trzeba przy nim zostać (olej ISO VG32) |
|---|
| Korpus | stop aluminium |
|---|
| Indeks | S3PL06G |
|---|
Pozostałe wykonania
Zawory 3/2 mechaniczne i ręczne AirTAC: S3, CM3, M3 i ZM3 — z trzpieniem, rolkami, przyciskami, dźwigniami. Zobacz kategorię Zawór 3/2 mechaniczny albo cały przegląd: zawory mechaniczne i ręczne AirTAC.
Najczęstsze pytania
Czy zawór wraca sam po puszczeniu?
Nie — grzybek zatrzaskowy zostaje wciśnięty do czasu ręcznego zwolnienia. To typowe rozwiązanie dla przycisku awaryjnego.
Co znaczy „normalnie zamknięty”?
W spoczynku zasilanie P jest zamknięte, a wyjście A połączone z odpowietrzeniem. Powietrze płynie do wyjścia dopiero po przełączeniu zaworu.
Czym różnią się serie S3, CM3 i M3?
Konstrukcją i wielkością przekroju. Wszystkie mają głowice ręczne i mechaniczne; CM3 ma dodatkowo przyciski w osłonie, M3 i M5 mają odpowietrzenie na górze korpusu. Porównanie w kategorii.
Dane techniczne: karta katalogowa producenta (AirTAC). Inne nazwy i oznaczenia: S3PL06G, S3PL-06, zawór 3/2 z grzybkiem zatrzaskowym, przycisk awaryjny pneumatyczny, grzybek zatrzaskowy, zawór bezpieczeństwa 3/2, przycisk pneumatyczny, zawór 3/2 1/8", AirTAC.
