W skrócie: zawór 3/2 NC, napęd ręczny — z dźwignią, G 1/4", 12 mm² (Cv 0,67), 0–10 bar.

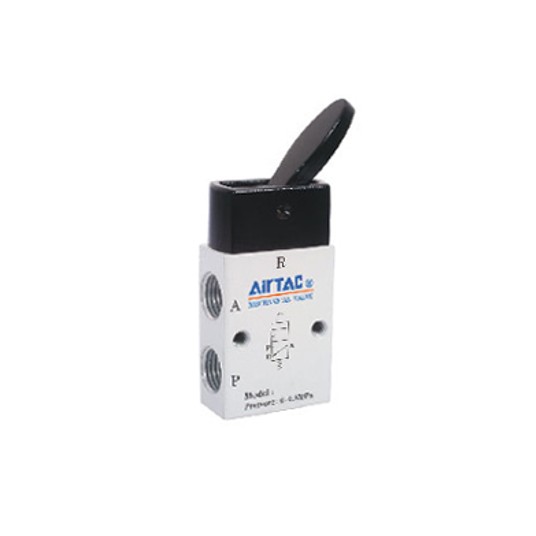

Zawór AirTAC S3Y (S3Y08G) to zawór 3/2 normalnie zamknięty z serii S3 — z dźwignią. Służy jako pneumatyczny przycisk lub przełącznik: start cyklu, zatrzymanie, wybór trybu pracy, ręczne sterowanie siłownikiem. Korpus ze stopu aluminium, działanie bezpośrednie.
Seria S3
Seria S3 to kompaktowe zawory 3/2 z wymiennymi głowicami: od trzpienia i rolek do przycisków, dźwigni i przełącznika obrotowego. Elementy C, D, Y, R i L są metalowe — wytrzymują długą pracę.
Filtracja i smarowanie
Producent wymaga powietrza filtrowanego wkładem 40 µm. Pył i zgorzelina z rur to najczęstsza przyczyna, dla której zawór zaczyna się zacinać albo przepuszczać — filtr lub filtroreduktor przed zaworem znajdziesz w kategorii zespoły przygotowania powietrza FRL. Smarowanie nie jest potrzebne. Jeżeli jednak zawór raz dostał powietrze z olejem, producent zaleca zostać przy zaolejonym powietrzu (olej ISO VG32) — odstawienie oleju skraca życie uszczelnień.
Do przyłączy G 1/4" pasują złączki wtykowe AirTAC GPC (proste) i GPL (kolanka) — są w zakładce „Produkty powiązane” i w kategorii złączki wtykowe.
Parametry techniczne
| Producent / seria | AirTAC, seria S3 — S3Y |
|---|
| Funkcja | zawór 3/2, normalnie zamknięty (NC) |
|---|
| Napęd | ręczny — krótka dźwignia przechylana ręką |
|---|
| Przyłącza | G 1/4" (gwint walcowy G) |
|---|
| Przekrój przepływowy | 12 mm² (Cv 0,67) |
|---|
| Ciśnienie pracy | 0–10 bar (0–1,0 MPa) |
|---|
| Ciśnienie próbne | 15 bar (1,5 MPa) |
|---|
| Temperatura pracy | −20…+70 °C |
|---|
| Medium | sprężone powietrze filtrowane wkładem 40 µm |
|---|
| Smarowanie | niewymagane; po podaniu powietrza zaolejonego trzeba przy nim zostać (olej ISO VG32) |
|---|
| Korpus | stop aluminium |
|---|
| Indeks | S3Y08G |
|---|
Pozostałe wykonania
Zawory 3/2 mechaniczne i ręczne AirTAC: S3, CM3, M3 i ZM3 — z trzpieniem, rolkami, przyciskami, dźwigniami. Zobacz kategorię Zawór 3/2 mechaniczny albo cały przegląd: zawory mechaniczne i ręczne AirTAC.
Najczęstsze pytania
Czy zawór wraca sam po puszczeniu?
Karta producenta nie rozpisuje tego dla tej głowicy osobno. Jeśli zawór ma utrzymywać położenie albo wracać sam, napisz lub zadzwoń przed zamówieniem — potwierdzimy u dostawcy.
Co znaczy „normalnie zamknięty”?
W spoczynku zasilanie P jest zamknięte, a wyjście A połączone z odpowietrzeniem. Powietrze płynie do wyjścia dopiero po przełączeniu zaworu.
Czym różnią się serie S3, CM3 i M3?
Konstrukcją i wielkością przekroju. Wszystkie mają głowice ręczne i mechaniczne; CM3 ma dodatkowo przyciski w osłonie, M3 i M5 mają odpowietrzenie na górze korpusu. Porównanie w kategorii.
Dane techniczne: karta katalogowa producenta (AirTAC). Inne nazwy i oznaczenia: S3Y08G, S3Y-08, zawór 3/2 z dźwignią, zawór z dźwignią, przełącznik dźwigniowy, przycisk pneumatyczny, zawór 3/2 1/4", AirTAC.
