W skrócie: G 3/8", 5 µm, 1 100 l/min, wejście 0,1–16 bar, 0…+60 °C, spust ręczny.

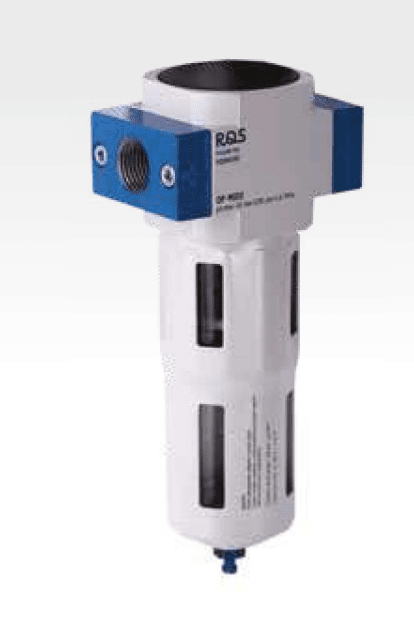

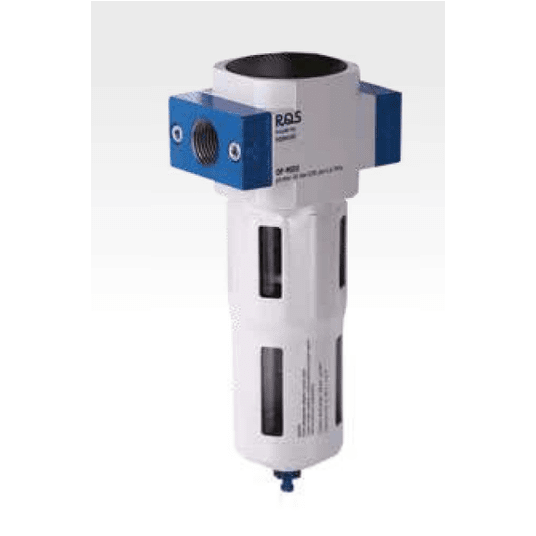

Filtr sprężonego powietrza RQS MINI (OF-3/8-5M-MINI) to filtr punktowy montowany przy stanowisku albo na wejściu maszyny. Wkład 5 µm zatrzymuje cząstki stałe — rdzę i zgorzelinę z rur, piasek, opiłki — a wykroplona woda i olej osadzają się w dolnym pojemniku, skąd usuwa się je ręcznie, śrubą spustową. Przyłącza G 3/8" (BSPP), przepływ 1 100 l/min przy p1 = 6 bar, spadek ciśnienia 1 bar.
40 µm czy 5 µm
Wkład 40 µm to wykonanie standardowe — chroni narzędzia, zawory i siłowniki przed zanieczyszczeniami z instalacji. Wkład 5 µm filtruje dokładniej, ale przepuszcza mniej powietrza: w tej wielkości 1 400 l/min z wkładem 40 µm wobec 1 100 l/min z wkładem 5 µm. Wkłady są wymienne w obrębie tej samej wielkości korpusu.
Czego ten filtr nie zrobi
Filtr punktowy nie usuwa pary wodnej ani aerozolu oleju — powietrze za nim ma tyle wilgoci, ile przyszło z sieci. Jeżeli potrzebna jest określona klasa czystości wg ISO 8573-1 (np. do lakierni czy pneumatyki precyzyjnej), dobiera się filtry sieciowe i osuszacz za sprężarką, a filtr przy stanowisku jest ostatnim zabezpieczeniem przed zanieczyszczeniami z rur.
Parametry techniczne
| Producent / seria | RQS (Rectus), wielkość MINI |
|---|
| Przyłącze | G 3/8" (BSPP) |
|---|
| Dokładność filtracji | 5 µm |
|---|
| Ciśnienie wejściowe | 0,1–16 bar |
|---|
| Przepływ nominalny | 1 100 l/min (p1 = 6 bar, spadek ciśnienia 1 bar) |
|---|
| Spust kondensatu | ręczny |
|---|
| Temperatura pracy | 0…+60 °C |
|---|
| Medium | sprężone powietrze |
|---|
| Korpus | odlew cynkowy |
|---|
| Pojemnik | poliwęglan (PC) w metalowej osłonie ze stopu aluminium |
|---|
| Uszczelnienia | NBR |
|---|
| W zestawie | uchwyty montażowe |
|---|
| Zgodność | dyrektywa ciśnieniowa PED 2014/68/UE |
|---|
| Indeks | OF-3/8-5M-MINI |
|---|
Części zamienne i akcesoria
Oznaczenia producenta dla wielkości MINI — o dostępność zapytaj:
- wkład filtracyjny 40 µm — FE-40-MINI-PE
- wkład filtracyjny 5 µm — FE-5-MINI-PE
- pojemnik filtra ze spustem ręcznym — FBC-M-MINI
- pojemnik ze spustem półautomatycznym — FBC-S-MINI
- pojemnik ze spustem automatycznym — FBC-A-MINI
- uchwyt tylny — OHC-MINI
Pozostałe wielkości i wykonania
Wszystkie warianty z przepływami i linkiem do każdego indeksu: zobacz kategorię Filtry sprężonego powietrza. Pełny przegląd filtrów, reduktorów, smarownic i zestawów: zespoły przygotowania powietrza FRL.
Najczęstsze pytania
Jak dobrać wielkość filtra?
Po przepływie, nie po gwincie. Zsumuj zużycie powietrza narzędzi pracujących jednocześnie na stanowisku — wynik powinien być niższy niż przepływ filtra przy spadku ciśnienia 1 bar. Ten model przepuszcza 1 100 l/min.
Czy mogę zmienić spust ręczny na automatyczny?
Tak. Producent oferuje dla wielkości MINI pojemniki FBC-M (spust ręczny), FBC-S (półautomatyczny) i FBC-A (automatyczny). Przy spuście automatycznym ciśnienie wejściowe nie może przekraczać 12 bar.
Czy filtr osuszy powietrze?
Nie. Zatrzymuje wodę, która już się wykropliła, ale nie usuwa pary wodnej. Do osuszania służy osuszacz sprężonego powietrza.
Dane techniczne: karta produktu producenta (RQS, Rectus). Inne nazwy i oznaczenia: OF-3/8-5M-MINI, OF 3/8 5M MINI, OF3/85MMINI, filtr powietrza 3/8", filtr do sprężonego powietrza 3/8", odwadniacz 3/8", filtr punktowy 3/8", RQS, Rectus, MINI.
