W skrócie: Ø10 × 6,5 mm, 10 bar roboczo, promień gięcia 25 mm, −20…+70 °C, żółty, na metry.

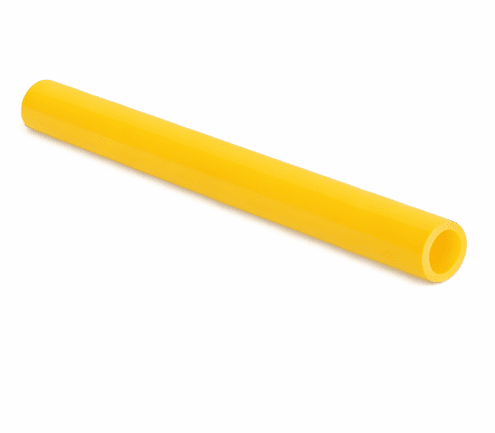

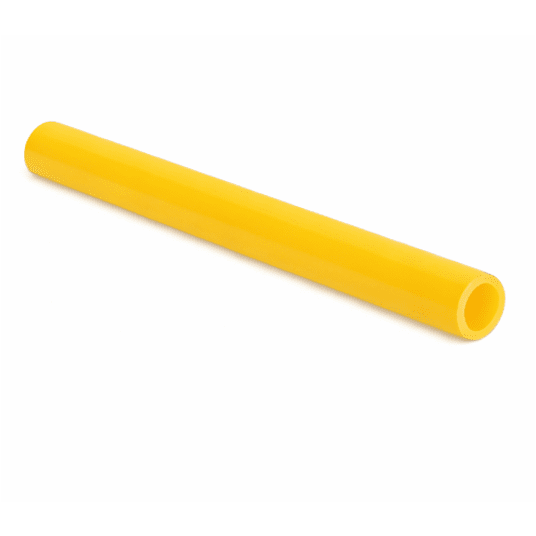

Przewód poliuretanowy AirTAC US98A Ø10 × 6,5 mm (US98A100065100MY/1) służy do rozprowadzania sprężonego powietrza do siłowników, zaworów i narzędzi pneumatycznych. Średnica zewnętrzna 10 mm pasuje do złączek wtykowych na przewód Ø10. Ścianka 1,75 mm, ciśnienie robocze 10 bar, ciśnienie rozrywające 30 bar (wartości producenta przy 23 °C), minimalny promień gięcia 25 mm. Materiał: poliuretan na bazie estrowej o twardości Shore A98 ±2, temperatura pracy −20…+70 °C. Indeks sprzedawany na metry bieżące — w koszyku podajesz liczbę metrów.
Jak dobrać
Złączkę wtykową dobierasz po średnicy zewnętrznej przewodu — tu 10 mm. Ciśnienie robocze przewodu (10 bar) powinno być nie niższe niż maksymalne ciśnienie w sieci. Nie prowadź przewodu na łuku ciaśniejszym niż 25 mm — poniżej tego promienia przewód się załamuje i zmniejsza przekrój, a narzędzie na końcu dostaje niższe ciśnienie.
Parametry techniczne
| Producent / seria | AirTAC, US98A |
|---|
| Średnica zewnętrzna × wewnętrzna | Ø10 × 6,5 mm |
|---|
| Grubość ścianki | 1,75 mm |
|---|
| Ciśnienie robocze (23 °C) | 10 bar |
|---|
| Ciśnienie rozrywające (23 °C) | 30 bar |
|---|
| Minimalny promień gięcia | 25 mm |
|---|
| Temperatura pracy | −20…+70 °C |
|---|
| Materiał | poliuretan (PU), baza estrowa |
|---|
| Twardość | Shore A98 ±2 |
|---|
| Masa | ≈ 5,44 kg / 100 m |
|---|
| Kolor | żółty |
|---|
| Postać handlowa | na metry (jednostka: mb) |
|---|
| Indeks | US98A100065100MY/1 |
|---|
Inne rozmiary i kolory
Cała rolka 100 m w tym kolorze: indeks US98A100065100MY. Wszystkie średnice od Ø4 do Ø16 mm z ciśnieniami i promieniami gięcia: przewody poliuretanowe. Przewody zwijane: przewody spiralne.
Najczęstsze pytania
Jakie złączki pasują do przewodu Ø10?
Złączki wtykowe na przewód 10 mm — dobiera się je po średnicy zewnętrznej. Pełny wybór kształtów i gwintów: złączki wtykowe.
Jakie ciśnienie wytrzyma ten przewód?
Robocze 10 bar, rozrywające 30 bar — to wartości producenta dla temperatury 23 °C.
Czy kolor ma znaczenie techniczne?
Nie — parametry są takie same dla wszystkich kolorów. Kolory służą do rozróżniania obwodów, np. zasilania i sterowania na maszynie.
Jak zamówić konkretną długość?
Indeks jest sprzedawany na metry bieżące — w koszyku wpisz liczbę metrów. Przy dużych ilościach możesz wziąć całą rolkę 100 m.
Dane techniczne: karta katalogowa producenta (AirTAC, seria US98A). Inne nazwy i oznaczenia: US98A100065100MY/1, US98A100065100MY, przewód PU 10x6,5, wąż PU 10x6,5, przewód poliuretanowy 10 mm, wąż pneumatyczny 10 mm, przewód pneumatyczny 10x6,5, wąż kalibrowany 10x6,5, przewód żółty 10 mm, US98A, AirTAC, przewód na metry.
