Szybkozłącze bezpieczne CEJN eSafe 320 DN7,6, do węża 11×16 mm Stream-Line, 103202066

Name: Szybkozłącze bezpieczne CEJN eSafe 320 DN7,6, do węża 11×16 mm Stream-Line, 103202066
SKU: 10 320 2066
Price: 151.15 PLN

Powrót

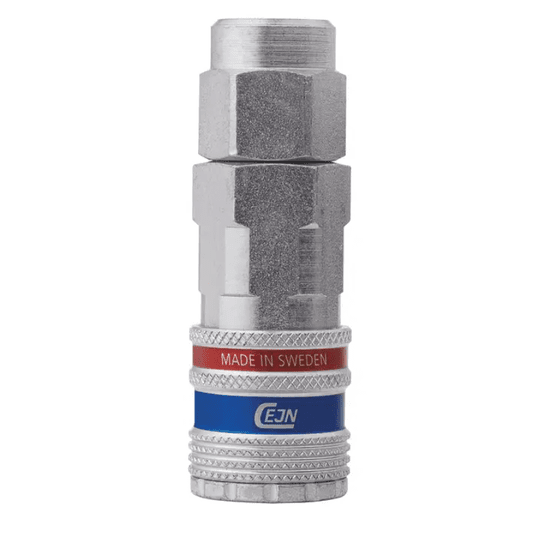

Szybkozłącze bezpieczne CEJN eSafe 320 DN7,6, do węża 11×16 mm Stream-Line, 103202066 -zdjęcie numer 1

Gniazdo bezpieczne CEJN eSafe 320, profil EURO 7,2–7,8 (DN 7,6), przyłącze do węża 11×16 mm z nakrętką (Stream-Line). Maks. 16 bar, przepływ 2 250 l/min przy 6 bar.

Symbol:: 10 320 2066
Kod EAN:: 2000000137247
Dostępność:: Dostępność:
2 szt

Cena netto:: 122,89 PLN netto
Cena brutto:: 151,15 PLN brutto
Stawka VAT:: 23%

Zapytaj o produkt Zwiń formularz zapytania

Wyślij pytanie dotyczące produktu

Opis produktu Specyfikacja Produkty powiązane

Opis produktu

W skrócie: CEJN eSafe 320, gniazdo bezpieczne, profil EURO 7,2–7,8 (DN 7,6), przyłącze do węża 11×16 mm z nakrętką (Stream-Line), maks. 16 bar, przepływ 2 250 l/min, −20…+100 °C.

Gniazdo bezpieczne CEJN eSafe 320 to część złącza, która zostaje na wężu albo na instalacji — do niej wpinasz wtyczkę narzędzia. Profil EURO 7,2–7,8 (DN 7,6), przyłącze: przyłącze do węża 11×16 mm z nakrętką (Stream-Line). Wybierz go, gdy narzędzia mają wtyczki w popularnym profilu EURO, a stanowisko wymaga bezpiecznego rozłączania.

Jak działa

Gniazdo eSafe przy rozłączaniu najpierw odpowietrza stronę wtyczki, a dopiero potem ją zwalnia — wąż i narzędzie nie odskakują i nie ma huku przy rozłączaniu (wg CEJN rozwiązanie zgodne z ISO 4414). Po wyjęciu wtyczki gniazdo odcina przepływ, więc instalacja zostaje pod ciśnieniem. Przepływ 2 250 l/min przy ciśnieniu 6 bar i spadku 0,5 bar (dane CEJN).

Zastosowania

Szybkozłącza bezpieczne stosuje się tam, gdzie wąż odpina się często: w warsztatach, lakierniach, na liniach montażowych i stanowiskach z pistoletami do przedmuchu. Przyłącze z nakrętką mocuje wąż bez opaski — nakrętka dociska wąż do tulei. Medium: sprężone powietrze.

Na co zwrócić uwagę przy doborze

Profil. Gniazdo i wtyczka muszą mieć ten sam profil. Zgodność wg producenta: Rectus 26, 25, 1600, 1625 (wg Rectus) i inne złącza w profilu EURO 7,2–7,8.
Wąż. Rozmiar 11×16 mm podaje średnicę wewnętrzną × zewnętrzną węża — muszą się zgadzać obie.
Ciśnienie. Maks. 16 bar. Instalacja warsztatowa pracuje zwykle na 6–8 bar.

Parametry techniczne

Producent	CEJN
Seria	eSafe 320
Element	gniazdo bezpieczne
Profil wtyczki	EURO 7,2–7,8
Średnica nominalna DN	7,6 mm
Przyłącze	przyłącze do węża 11×16 mm z nakrętką (Stream-Line)
Przepływ (6 bar, spadek 0,5 bar)	2 250 l/min
Ciśnienie robocze maks.	16 bar
Temperatura pracy	−20…+100 °C (uszczelnienia NBR)
Medium	sprężone powietrze
Funkcja bezpieczeństwa	odpowietrzenie przed zwolnieniem wtyczki (eSafe)
Materiał	stal
Symbol	10 320 2066

W zestawie

1 szt. — gniazdo bezpieczne 10 320 2066. Bez wtyczki i bez węża: dobierasz je osobno (pasujące poniżej).

Pasujące wtyczki

Najczęstsze pytania

Czy to gniazdo pasuje do moich złączy?

Pasuje do złączy w profilu EURO 7,2–7,8. Producent podaje zgodność z: Rectus 26, 25, 1600, 1625 (wg Rectus) i inne złącza w profilu EURO 7,2–7,8. Jeśli nie znasz profilu, wyślij nam zdjęcie wtyczki obok linijki.

Jakie ciśnienie wytrzymuje?

Maksymalne ciśnienie robocze to 16 bar. Temperatura pracy: −20…+100 °C (uszczelnienia NBR).

Czy przepływ wystarczy do mojego narzędzia?

Producent podaje 2 250 l/min przy ciśnieniu 6 bar i spadku ciśnienia 0,5 bar. Porównaj to z poborem powietrza narzędzia z jego tabliczki albo instrukcji; przy większym poborze wybierz profil DN 10.

Czym eSafe różni się od zwykłego gniazda?

Zwykłe gniazdo zwalnia wtyczkę od razu, gdy wąż jest jeszcze pod ciśnieniem — wąż odskakuje. eSafe najpierw upuszcza powietrze po stronie wtyczki, a dopiero potem ją zwalnia.
