W skrócie: Ø4 × 2,5 mm, 10 bar roboczo, promień gięcia 10 mm, −20…+70 °C, żółty, rolka 100 m.

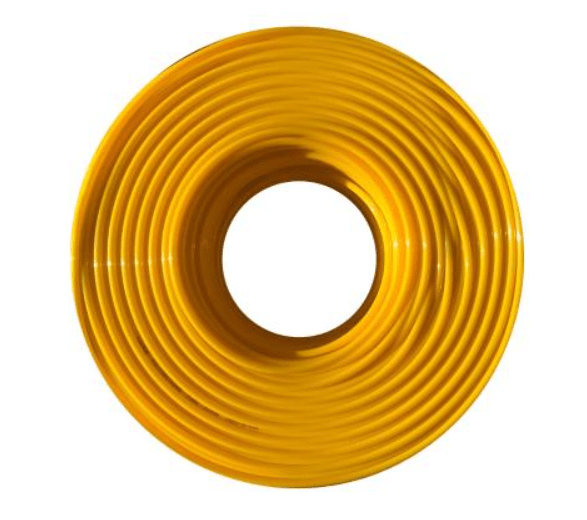

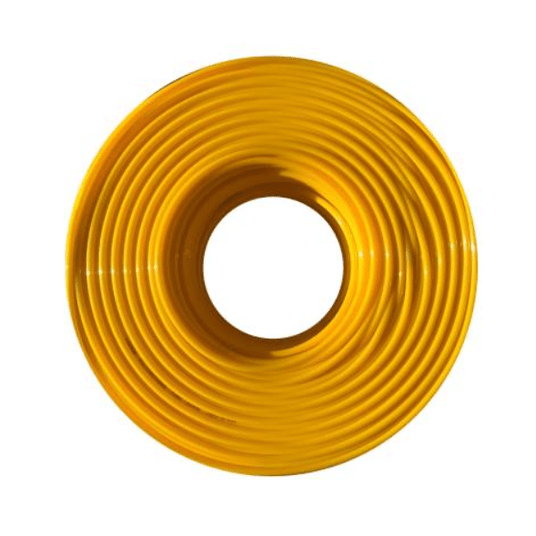

Przewód poliuretanowy AirTAC US98A Ø4 × 2,5 mm (US98A040025100MY) służy do rozprowadzania sprężonego powietrza do siłowników, zaworów i narzędzi pneumatycznych. Średnica zewnętrzna 4 mm pasuje do złączek wtykowych na przewód Ø4. Ścianka 0,75 mm, ciśnienie robocze 10 bar, ciśnienie rozrywające 30 bar (wartości producenta przy 23 °C), minimalny promień gięcia 10 mm. Materiał: poliuretan na bazie estrowej o twardości Shore A98 ±2, temperatura pracy −20…+70 °C. Indeks to cała rolka fabryczna 100 m.
Jak dobrać
Złączkę wtykową dobierasz po średnicy zewnętrznej przewodu — tu 4 mm. Ciśnienie robocze przewodu (10 bar) powinno być nie niższe niż maksymalne ciśnienie w sieci. Nie prowadź przewodu na łuku ciaśniejszym niż 10 mm — poniżej tego promienia przewód się załamuje i zmniejsza przekrój, a narzędzie na końcu dostaje niższe ciśnienie.
Parametry techniczne
| Producent / seria | AirTAC, US98A |
|---|
| Średnica zewnętrzna × wewnętrzna | Ø4 × 2,5 mm |
|---|
| Grubość ścianki | 0,75 mm |
|---|
| Ciśnienie robocze (23 °C) | 10 bar |
|---|
| Ciśnienie rozrywające (23 °C) | 30 bar |
|---|
| Minimalny promień gięcia | 10 mm |
|---|
| Temperatura pracy | −20…+70 °C |
|---|
| Materiał | poliuretan (PU), baza estrowa |
|---|
| Twardość | Shore A98 ±2 |
|---|
| Masa | ≈ 0,94 kg / 100 m |
|---|
| Kolor | żółty |
|---|
| Postać handlowa | rolka fabryczna 100 m |
|---|
| Indeks | US98A040025100MY |
|---|
Inne rozmiary i kolory
Ten sam przewód cięty na metry: indeks US98A040025100MY/1. Wszystkie średnice od Ø4 do Ø16 mm z ciśnieniami i promieniami gięcia: przewody poliuretanowe. Przewody zwijane: przewody spiralne.
Najczęstsze pytania
Jakie złączki pasują do przewodu Ø4?
Złączki wtykowe na przewód 4 mm — dobiera się je po średnicy zewnętrznej. Pełny wybór kształtów i gwintów: złączki wtykowe.
Jakie ciśnienie wytrzyma ten przewód?
Robocze 10 bar, rozrywające 30 bar — to wartości producenta dla temperatury 23 °C.
Czy kolor ma znaczenie techniczne?
Nie — parametry są takie same dla wszystkich kolorów. Kolory służą do rozróżniania obwodów, np. zasilania i sterowania na maszynie.
Potrzebuję mniej niż 100 m — co wybrać?
Indeks cięty na metry w tym samym kolorze: US98A040025100MY/1.
Dane techniczne: karta katalogowa producenta (AirTAC, seria US98A). Inne nazwy i oznaczenia: US98A040025100MY, US98A040025100MY, przewód PU 4x2,5, wąż PU 4x2,5, przewód poliuretanowy 4 mm, wąż pneumatyczny 4 mm, przewód pneumatyczny 4x2,5, wąż kalibrowany 4x2,5, przewód żółty 4 mm, US98A, AirTAC, rolka 100 m.
