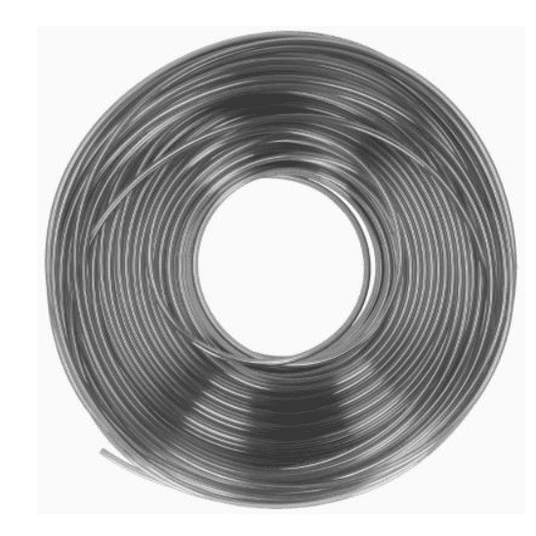

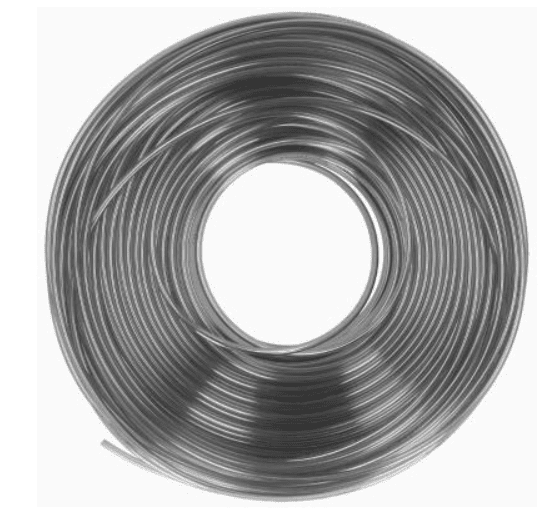

Przewód pneumatyczny PU 8x5,5 mm, 8 bar, szary, rolka 100 m US98A080055100MGA

Przewód poliuretanowy AirTAC US98A Ø8 × 5,5 mm (US98A080055100MGA) służy do rozprowadzania sprężonego powietrza do siłowników, zaworów i narzędzi pneumatycznych. Średnica zewnętrzna 8 mm pasuje do złączek wtykowych na przewód Ø8. Ścianka 1,25 mm, ciśnienie robocze 8 bar, ciśnienie rozrywające 20 bar (wartości producenta przy 23 °C), minimalny promień gięcia 20 mm. Materiał: poliuretan na bazie estrowej o twardości Shore A98 ±2, temperatura pracy −20…+70 °C. Indeks to cała rolka fabryczna 100 m.

Uwaga: 8 bar, nie 10 bar

Przewód Ø8 × 5,5 mm należy do wykonania o obniżonym ciśnieniu: ścianka 1,25 mm, ciśnienie robocze 8 bar, rozrywające 20 bar. W tej samej serii jest przewód Ø8 × 5 mm ze ścianką 1,50 mm na 10 bar — z zewnątrz oba wyglądają tak samo, bo różnią się średnicą wewnętrzną. Jeśli sieć pracuje na 8 bar lub wyżej bez zapasu, wybierz wersję 8 × 5 mm — przewód 8 × 5 mm na metry (żółty).

Jak dobrać

Złączkę wtykową dobierasz po średnicy zewnętrznej przewodu — tu 8 mm. Ciśnienie robocze przewodu (8 bar) powinno być nie niższe niż maksymalne ciśnienie w sieci. Nie prowadź przewodu na łuku ciaśniejszym niż 20 mm — poniżej tego promienia przewód się załamuje i zmniejsza przekrój, a narzędzie na końcu dostaje niższe ciśnienie.

Parametry techniczne

Inne rozmiary i kolory

Ten sam przewód cięty na metry: indeks US98A080055100MGA/1. Wszystkie średnice od Ø4 do Ø16 mm z ciśnieniami i promieniami gięcia: przewody poliuretanowe. Przewody zwijane: przewody spiralne.

Najczęstsze pytania

Jakie złączki pasują do przewodu Ø8?

Złączki wtykowe na przewód 8 mm — dobiera się je po średnicy zewnętrznej. Pełny wybór kształtów i gwintów: złączki wtykowe.

Jakie ciśnienie wytrzyma ten przewód?

Robocze 8 bar, rozrywające 20 bar — to wartości producenta dla temperatury 23 °C. Do sieci 10 bar wybierz wykonanie Ø8 × 5 mm.

Czy kolor ma znaczenie techniczne?

Nie — parametry są takie same dla wszystkich kolorów. Kolory służą do rozróżniania obwodów, np. zasilania i sterowania na maszynie.

Potrzebuję mniej niż 100 m — co wybrać?

Indeks cięty na metry w tym samym kolorze: US98A080055100MGA/1.

Dane techniczne: karta katalogowa producenta (AirTAC, seria US98A). Inne nazwy i oznaczenia: US98A080055100MGA, US98A080055100MGA, przewód PU 8x5,5, wąż PU 8x5,5, przewód poliuretanowy 8 mm, wąż pneumatyczny 8 mm, przewód pneumatyczny 8x5,5, wąż kalibrowany 8x5,5, przewód szary 8 mm, US98A, AirTAC, rolka 100 m.
