W skrócie: Ø12 × 8 mm, 10 bar roboczo, promień gięcia 35 mm, −20…+70 °C, przezroczysty, rolka 100 m.

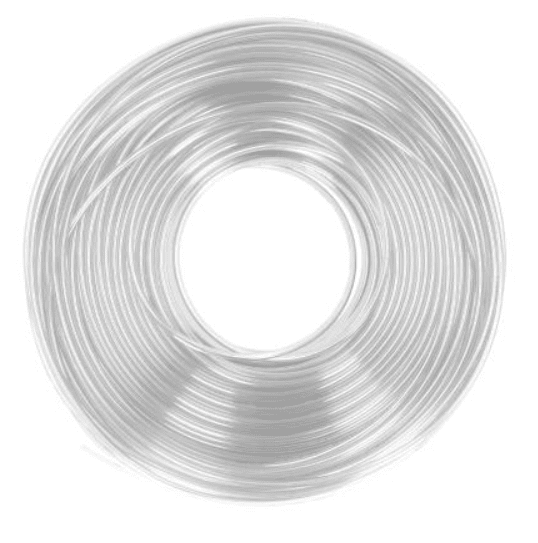

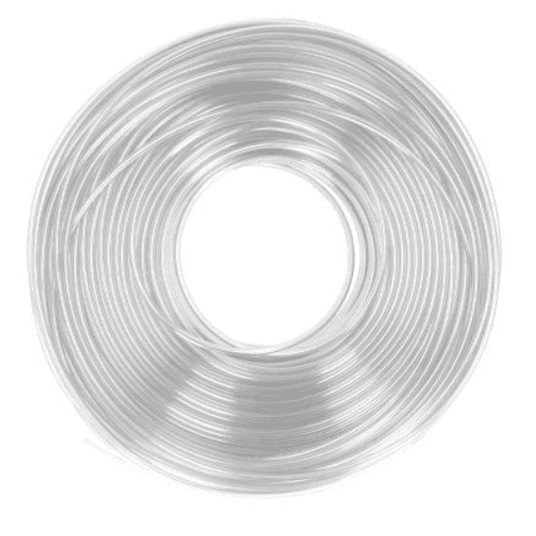

Przewód poliuretanowy AirTAC US98A Ø12 × 8 mm (US98A120080100MC) służy do rozprowadzania sprężonego powietrza do siłowników, zaworów i narzędzi pneumatycznych. Średnica zewnętrzna 12 mm pasuje do złączek wtykowych na przewód Ø12. Ścianka 2,00 mm, ciśnienie robocze 10 bar, ciśnienie rozrywające 30 bar (wartości producenta przy 23 °C), minimalny promień gięcia 35 mm. Materiał: poliuretan na bazie estrowej o twardości Shore A98 ±2, temperatura pracy −20…+70 °C. Indeks to cała rolka fabryczna 100 m.
Jak dobrać
Złączkę wtykową dobierasz po średnicy zewnętrznej przewodu — tu 12 mm. Ciśnienie robocze przewodu (10 bar) powinno być nie niższe niż maksymalne ciśnienie w sieci. Nie prowadź przewodu na łuku ciaśniejszym niż 35 mm — poniżej tego promienia przewód się załamuje i zmniejsza przekrój, a narzędzie na końcu dostaje niższe ciśnienie.
Parametry techniczne
| Producent / seria | AirTAC, US98A |
|---|
| Średnica zewnętrzna × wewnętrzna | Ø12 × 8 mm |
|---|
| Grubość ścianki | 2,00 mm |
|---|
| Ciśnienie robocze (23 °C) | 10 bar |
|---|
| Ciśnienie rozrywające (23 °C) | 30 bar |
|---|
| Minimalny promień gięcia | 35 mm |
|---|
| Temperatura pracy | −20…+70 °C |
|---|
| Materiał | poliuretan (PU), baza estrowa |
|---|
| Twardość | Shore A98 ±2 |
|---|
| Masa | ≈ 7,56 kg / 100 m |
|---|
| Kolor | przezroczysty |
|---|
| Postać handlowa | rolka fabryczna 100 m |
|---|
| Indeks | US98A120080100MC |
|---|
Inne rozmiary i kolory
Ten sam przewód cięty na metry: indeks US98A120080100MC/1. Wszystkie średnice od Ø4 do Ø16 mm z ciśnieniami i promieniami gięcia: przewody poliuretanowe. Przewody zwijane: przewody spiralne.
Najczęstsze pytania
Jakie złączki pasują do przewodu Ø12?
Złączki wtykowe na przewód 12 mm — dobiera się je po średnicy zewnętrznej. Pełny wybór kształtów i gwintów: złączki wtykowe.
Jakie ciśnienie wytrzyma ten przewód?
Robocze 10 bar, rozrywające 30 bar — to wartości producenta dla temperatury 23 °C.
Czy kolor ma znaczenie techniczne?
Nie — parametry są takie same dla wszystkich kolorów. Kolory służą do rozróżniania obwodów, np. zasilania i sterowania na maszynie.
Potrzebuję mniej niż 100 m — co wybrać?
Indeks cięty na metry w tym samym kolorze: US98A120080100MC/1.
Dane techniczne: karta katalogowa producenta (AirTAC, seria US98A). Inne nazwy i oznaczenia: US98A120080100MC, US98A120080100MC, przewód PU 12x8, wąż PU 12x8, przewód poliuretanowy 12 mm, wąż pneumatyczny 12 mm, przewód pneumatyczny 12x8, wąż kalibrowany 12x8, przewód przezroczysty 12 mm, US98A, AirTAC, rolka 100 m.
