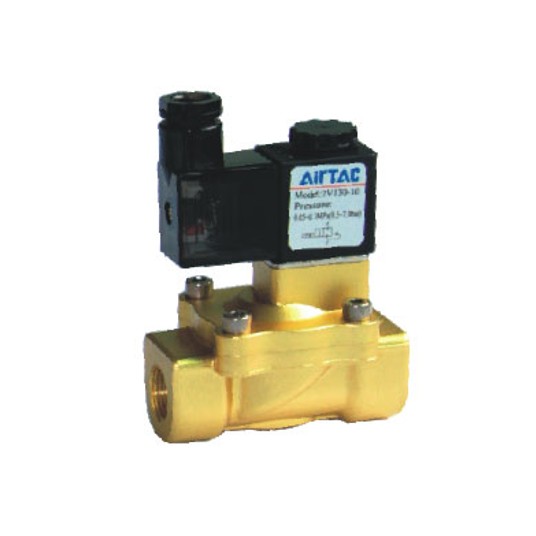

Elektrozawór 2/2 NC AirTAC 2V250 G 3/4" bez cewki — z pilotem wewnętrznym, 2V25020G-X0

Elektrozawór AirTAC 2V250-20 (2V25020G-X0) to zawór 2/2 normalnie zamknięty (NC) do otwierania i odcinania przepływu medium: wody, sprężonego powietrza, oleju lub gazów obojętnych. Bez napięcia zawór jest zamknięty; po podaniu napięcia na cewkę otwiera przepływ w kierunku wskazanym strzałką na korpusie, a po jego odłączeniu zamyka się sprężyną. Seria 2V250 to zawór membranowy z pilotem wewnętrznym: cewka steruje małym zaworem pilotowym, a otwarcie dużego przelotu wykonuje membrana dzięki ciśnieniu medium. Daje to duży przepływ przy poborze mocy cewki 7 W. Korpus mosiądz, uszczelnienia NBR.

Warunek pracy: różnica ciśnień min. 0,5 bar

Zawór z pilotem wewnętrznym otwiera się siłą medium, dlatego producent podaje zakres pracy od 0,05 MPa (0,5 bar). Przy niższym ciśnieniu albo bez różnicy ciśnień między wejściem a wyjściem (np. zasilanie grawitacyjne, wyjście zdławione do ciśnienia wejściowego) zawór może się nie otworzyć albo nie otworzyć do końca. Do takich zastosowań wybierz zawór 2V025 sterowany bezpośrednio (od 0 bar, do 1/4").

Do jakich mediów

Producent przewiduje powietrze, wodę i olej o lepkości do 20 cSt (mm²/s). Uszczelnienia NBR — ocena producenta dla poszczególnych mediów:

* media palne — producent wymaga cewki w wykonaniu przeciwwybuchowym; standardowa cewka tych zaworów nim nie jest.

Przed zaworem warto zamontować filtr — zanieczyszczenia z rur (rdza, piasek, zgorzelina) to najczęstsza przyczyna, dla której elektrozawór przestaje szczelnie zamykać. Zawór membranowy jest na to szczególnie wrażliwy, bo kanaliki pilota mają małe średnice.

Cewka i podłączenie elektryczne

Ten indeks to zawór bez cewki (oznaczenie X0). Cewkę dobierz pod napięcie sterowania — w tej serii producent oferuje 220 V AC, 110 V AC, 24 V AC, 24 V DC i 12 V DC. Jeśli nie masz pewności, która cewka pasuje, napisz do nas przed zamówieniem.

Montaż

Zawór montuje się zgodnie ze strzałką kierunku przepływu na korpusie (wejście → wyjście) — odwrotnie nie odetnie medium. Przyłącza G 3/4" (gwint walcowy G). Wymiary: dł. 102 mm, szer. 77,5 mm, wys. 107,5 mm (z wtyczką 120 mm).

Parametry techniczne

Pozostałe rozmiary i napięcia

Seria 2V w Pascalu: 2V025 (G 1/8" i 1/4", sterowanie bezpośrednie), 2V130 (G 3/8") i 2V250 (G 3/4" i 1"), każdy w pięciu napięciach cewki; 2V250 także bez cewki. Pełna tabela: zawory procesowe 2/2. Zawory do sterowania siłownikami (3/2, 5/2, 5/3) są w kategorii elektrozawory.

Najczęstsze pytania

Czy zawór jest otwarty czy zamknięty bez prądu?

Zamknięty — to zawór normalnie zamknięty (NC). Przepływ otwiera się dopiero po podaniu napięcia na cewkę.

Dlaczego zawór się nie otwiera, choć cewka działa?

Najczęściej za niska różnica ciśnień: zawór z pilotem wewnętrznym potrzebuje min. 0,05 MPa (0,5 bar) różnicy między wejściem a wyjściem. Druga częsta przyczyna to zanieczyszczony kanalik pilota — dlatego przed zaworem warto dać filtr.

Czy nadaje się do wody?

Tak — producent podaje powietrze, wodę i olej o lepkości do 20 cSt jako media robocze serii 2V. Dla uszczelnień NBR ocenia wodę jako medium „dobre” (z niewielkim wpływem na uszczelnienia). Karta nie podaje dopuszczalnej temperatury medium — przy gorącej wodzie zapytaj przed zamówieniem.

Czy mogę go użyć do gazu lub cieczy palnej?

Nie w tym wykonaniu. Producent zaznacza, że media palne (np. glikol, aceton) wymagają cewki przeciwwybuchowej, a standardowa cewka serii 2V nią nie jest.

Co znaczy X0 w symbolu?

Zawór bez cewki — sam korpus zaworu. Przydaje się, gdy cewkę już masz albo potrzebujesz zapasowego korpusu.

Dane techniczne: karta katalogowa producenta (AirTAC, seria 2V „Fluid control valve 2/2 way”). Inne nazwy i oznaczenia: 2V25020G-X0, 2V250-20, elektrozawór 2/2, elektrozawór 2/2 3/4", zawór elektromagnetyczny 2/2 NC, elektrozawór do wody, elektrozawór do wody 3/4", zawór procesowy 2/2, elektrozawór membranowy, zawór odcinający elektromagnetyczny, AirTAC 2V.
