Pionowy zbiornik sprężonego powietrza 70 litrów, ciśnienie 11 bar — KOMNINO KP-70-11/0,35

KP-70-11/0,35 to pionowy zbiornik ciśnieniowy sprężonego powietrza o pojemności 70 l i ciśnieniu 11 bar, produkcji KOMNINO. Pracuje jako bufor między sprężarką a instalacją.

Parametry techniczne

Dobór i zabudowa

Pojemność zbiornika dobiera się do wydajności sprężarki i charakteru poboru powietrza: im bardziej skokowe zużycie, tym większy bufor. Przy sprężarce tłokowej zbiornik decyduje o liczbie załączeń silnika, przy śrubowej z falownikiem — o stabilności ciśnienia przy nagłych szczytach poboru. Podaj nam wydajność sprężarki i profil poboru, przeliczymy pojemność.

Gabaryty: ø356 × 1070 mm. Przy zbiorniku pionowym zostaw nad nim zapas na zawór bezpieczeństwa i miejsce na rewizję UDT.

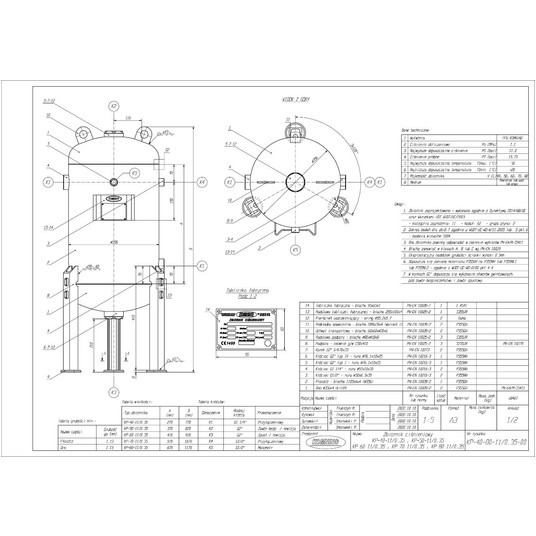

Rysunek wymiarowy

Rysunek złożeniowy producenta — wymiary gabarytowe, rozmieszczenie króćców i tabela przyłączy z przeznaczeniem każdego z nich: pobierz PDF. Rysunek obejmuje całą rodzinę wielkości — swoje wykonanie znajdziesz na nim po oznaczeniu w tabeli danych technicznych.

Dozór techniczny

Iloczyn pojemności i ciśnienia dla tego zbiornika wynosi 70 l × 11 bar = 770 bar·dm³. Zbiorniki stałe, w których ten iloczyn przekracza 50 bar·dm³ przy nadciśnieniu powyżej 0,5 bara, podlegają dozorowi technicznemu UDT — ten zbiornik próg przekracza, więc przed uruchomieniem wymaga zgłoszenia i odbioru. Formę dozoru i terminy badań okresowych ustala UDT.

Producent dostarcza do zbiornika komplet dokumentacji, w tym paszport urządzenia; zawór bezpieczeństwa jest dostarczany ze świadectwem potwierdzającym nastawę.

Pozostałe pojemności i ciśnienia

To jeden z 196 wariantów w kategorii Pionowe. Do zbiornika dobierzemy osuszacz, filtry i automatyczny spust kondensatu.

Dane techniczne: cennik KOMNINO 2026, poz. 11119, s. 4. Podstawa dozoru: Rozporządzenie Rady Ministrów z 7.12.2012 (Dz.U. 2012 poz. 1468), § 1 pkt 1 lit. d.
