Zawór 3/2 pneumatyczny monostabilny M5 NO 3A110M5NO

Name: Zawór 3/2 pneumatyczny monostabilny M5 NO 3A110M5NO
Brand: AirTac
SKU: 3A110M5NO
Price: 99.68 PLN

Powrót

Zawór 3/2 pneumatyczny monostabilny M5 NO 3A110M5NO -zdjęcie numer 1

Zawór 3/2 pneumatyczny monostabilny M5 NO 3A110M5NO -zdjęcie numer 2

Zawór pneumatyczny 3/2 AirTAC, monostabilny, przyłącze M5. Symbol 3A110M5NO. Cv=0,60, ciśnienie robocze 0,15–0,8 MPa (21–114 psi).

Symbol:: 3A110M5NO
Producent:: AirTac
Dostępność:: Dostępność:
0 szt

Powiadom o dostępności Powiadom

Cena netto:: 81,04 PLN netto
Cena brutto:: 99,68 PLN brutto
Stawka VAT:: 23%

Zapytaj o produkt Zwiń formularz zapytania

Wyślij pytanie dotyczące produktu

Opis produktu Specyfikacja Produkty powiązane Produkty podobne

Opis produktu

Zawór pneumatyczny 3/2 monostabilny, marki AirTAC (seria 3A100), przyłącze M5, sterowany zewnętrzne (pilotowe).

Parametry techniczne

Typ zaworu	3/2, 2 pozycje
Przyłącze	M5
Przekrój (orifice) / Cv	10,2 mm² (Cv=0,60)
Medium	powietrze filtrowane (filtr 40 µm)
Sterowanie	zewnętrzne (pilotowe)
Smarowanie	niewymagane
Ciśnienie robocze	0,15–0,8 MPa (21–114 psi)
Ciśnienie próbne	1,2 MPa (175 psi)
Temperatura pracy	-20~70°C
Materiał korpusu	stop aluminium
Maks. częstotliwość pracy	5 cykli/s
Masa	[DO UZUPEŁNIENIA — AirTAC nie podaje masy dla tej serii]
Producent	AirTAC
System	Zawory pneumatyczne AirTAC

Wymiary montażowe

Długość całkowita = 57,7 mm
Rozstaw otworów montażowych = 27 mm
Otwory montażowe = 2×Ø3,3 mm
Przyłącze = M5×0,8

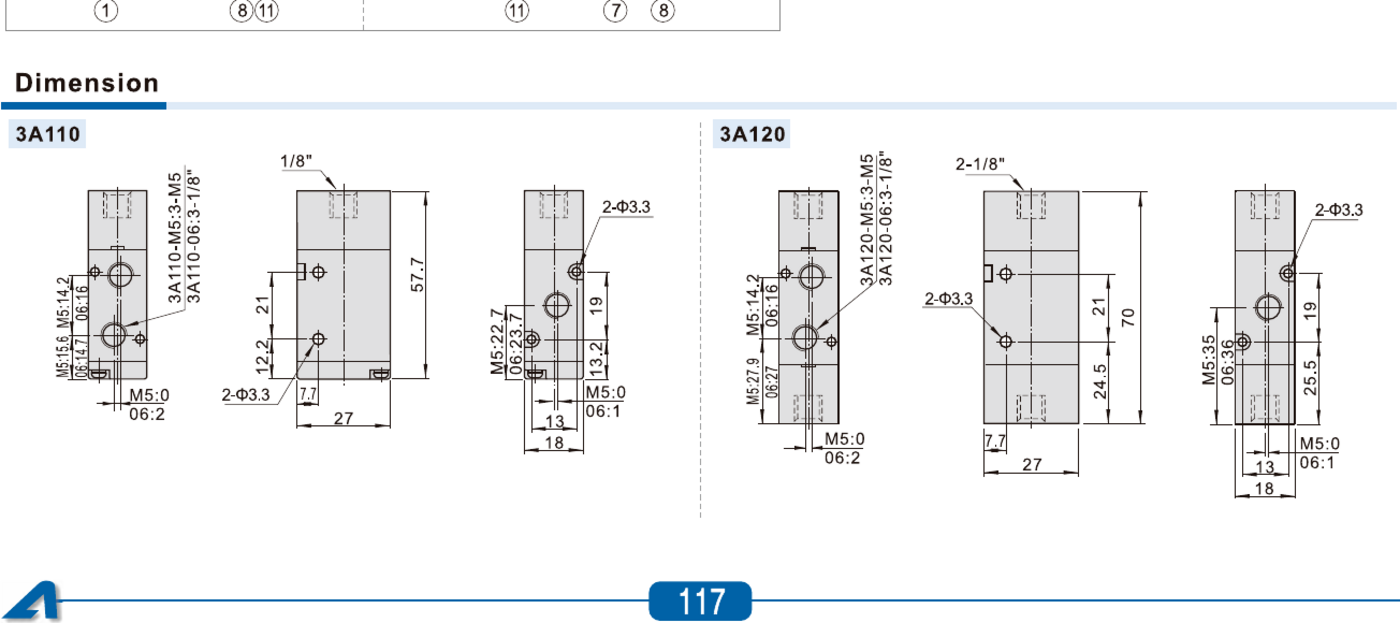

Rysunek wymiarowy rodziny AirTAC 3A100 — ten indeks odpowiada wariantowi 3A110-M5 (oznaczenia zgodnie z literami na rysunku; Ø = średnica).

Montaż

Mocowanie poprzez otwory w korpusie (rozmiar i rozstaw — patrz rysunek wymiarowy powyżej). Zawór można zabudować pojedynczo lub, w ramach tej samej serii, na wspólnej listwie rozdzielającej (manifold AirTAC) — szczegóły doboru listwy do konkretnej serii do potwierdzenia z Atlas Copco/AirTAC.
