W skrócie: elektrozawór 3/2 NC, monostabilny, M5, 5,5 mm² (Cv 0,31), 1,5–8 bar, 220 V AC (przewód).

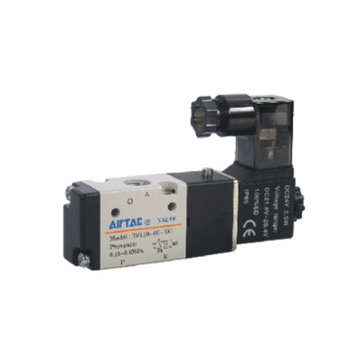

Elektrozawór AirTAC 3V110-M5 (3V110M5NCAI) to zawór rozdzielający 3/2 normalnie zamknięty (NC) sterowany elektrycznie — w spoczynku odcina zasilanie i odpowietrza wyjście, a po podaniu napięcia podaje powietrze do odbiornika — siłownika jednostronnego działania, chwytaka, dyszy albo sygnału sterującego. Przyłącza M5, cewka 220 V AC, przekrój przepływowy 5,5 mm² (Cv 0,31).
Jak działa
Zawór ma jedną cewkę i sprężynę powrotną (monostabilny): po podaniu napięcia przełącza się, a po zaniku sygnału wraca sam do położenia spoczynkowego. Przy zaniku zasilania elektrycznego układ wraca więc zawsze do tego samego, przewidywalnego stanu.
Zawór jest sterowany pośrednio, pilotem wewnętrznym: cewka otwiera mały zawór pilotowy, a suwak przesterowuje ciśnienie powietrza z zasilania. Dlatego potrzebuje min. 1,5 bar (0,15 MPa) na zasilaniu. Konstrukcja suwakowa — według producenta dobra szczelność, szybka reakcja i niskie ciśnienie startu.
Zawory 3/2 serii 3V100 są w wykonaniu NC (normalnie zamkniętym) i NO (normalnie otwartym) — o tym, co dzieje się z odbiornikiem bez prądu, decyduje właśnie ta litera w symbolu. Ten indeks: NC — bez napięcia wyjście odpowietrzone.
Cewka i podłączenie elektryczne
Cewka 220 V AC, tolerancja napięcia ±15%, pobór mocy 3,5 VA, stopień ochrony IP65 (DIN 40050), izolacja klasy B, czas zadziałania do 0,05 s. Wyprowadzenie elektryczne: przewód (grommet) wychodzący z cewki — bez wtyczki.
Montaż i eksploatacja
Filtr 40 µm przed zaworem to wymóg producenta. Zanieczyszczenia z instalacji zacierają suwak — to najczęstsza przyczyna, dla której elektrozawór przestaje przełączać. Filtry i filtroreduktory: zespoły przygotowania powietrza FRL.
Smarowanie nie jest wymagane. Jeśli jednak zawór raz pracował na zaolejonym powietrzu, trzeba przy tym zostać — producent zaleca olej ISO VG32. Zawór ma ręczne przesterowanie (przycisk na korpusie) — pozwala przełączyć go bez prądu przy uruchamianiu i szukaniu usterek.
Do przyłączy roboczych pasują złączki wtykowe AirTAC — dobrane do gwintu M5 są w zakładce „Produkty powiązane”.
Parametry techniczne
| Producent / seria | AirTAC, seria 3V100 — model 3V110-M5 |
|---|
| Funkcja | 3/2 (3 przyłącza, 2 położenia), normalnie zamknięty (NC) |
|---|
| Sterowanie | elektryczne, pośrednie (pilot wewnętrzny); jedna cewka, powrót sprężyną (monostabilny) |
|---|
| Medium | sprężone powietrze filtrowane 40 µm |
|---|
| Przyłącza | M5 |
|---|
| Przekrój przepływowy | 5,5 mm² (Cv 0,31) |
|---|
| Ciśnienie pracy | 1,5–8 bar (0,15–0,8 MPa) |
|---|
| Ciśnienie próbne | 12 bar (1,2 MPa) |
|---|
| Temperatura pracy | −20…+70 °C |
|---|
| Maks. częstotliwość przełączeń | 5 cykli/s (bez obciążenia) |
|---|
| Korpus | stop aluminium |
|---|
| Smarowanie | niewymagane (po zaolejeniu — olej ISO VG32) |
|---|
| Cewka | 220 V AC, ±15%, 3,5 VA; IP65; izolacja klasy B |
|---|
| Wyprowadzenie elektryczne | przewód (grommet) |
|---|
| Czas zadziałania | do 0,05 s |
|---|
| Indeks | 3V110M5NCAI |
|---|
Pozostałe wykonania
Wszystkie warianty serii 3V100 — rozmiary, napięcia, wykonania z przewodem i z pilotem zewnętrznym — są w tabeli w kategorii elektrozawory 3/2. Zawory sterowane sygnałem pneumatycznym zamiast cewki: zawory pneumatyczne; zawory odcinające do wody i oleju: zawory procesowe 2/2.
Najczęstsze pytania
Co się dzieje po zaniku napięcia?
Zawór wraca sprężyną do położenia spoczynkowego: zasilanie zamknięte, wyjście odpowietrzone.
Jakie minimalne ciśnienie zasilania?
1,5 bar (0,15 MPa) — poniżej zawór z pilotem wewnętrznym może nie przełączyć się do końca. Maksymalnie 8 bar.
3/2 czy 5/2?
3/2 wystarczy do siłownika jednostronnego działania (ze sprężyną), chwytaka, dyszy albo sygnału. Siłownik dwustronnego działania potrzebuje zaworu 5/2 lub 5/3.
Czy mogę zamówić inne napięcie cewki?
Tak — seria jest w wykonaniach 12 V DC, 24 V DC, 24 V AC, 110 V AC i 220 V AC, także bez cewki. Pełna tabela wariantów jest w kategorii elektrozawory 3/2.
Dane techniczne: karta katalogowa producenta (AirTAC, seria 3V100). Inne nazwy i oznaczenia: 3V110M5NCAI, 3V110-M5, 3V110M5, AirTAC 3V100, elektrozawór 3/2, zawór 3/2 M5, elektrozawór 3/2 M5, elektrozawór 3/2 220V AC, elektrozawór 220 V AC, rozdzielacz 3/2, elektrozawór 3/2 NC, zawór monostabilny, zawór elektromagnetyczny pneumatyczny.
