Zawór 5/3 pneumatyczny bistabilny centralnie odpowietrzony M5 4A130EM5

Name: Zawór 5/3 pneumatyczny bistabilny centralnie odpowietrzony M5 4A130EM5
Brand: AirTac
SKU: 4A130EM5
Price: 186.58 PLN

Powrót

Zawór 5/3 pneumatyczny bistabilny centralnie odpowietrzony M5 4A130EM5 -zdjęcie numer 1

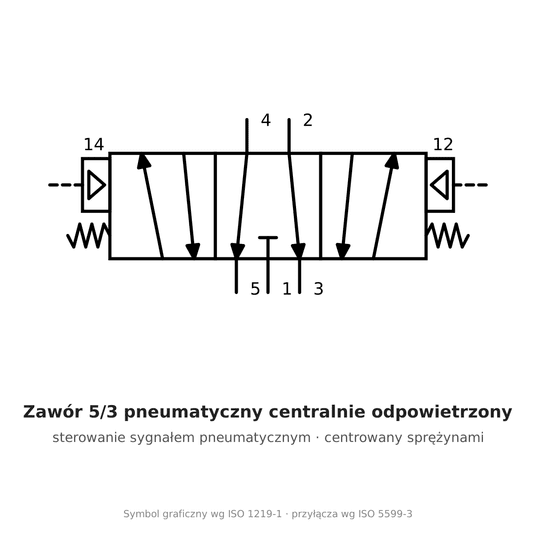

Zawór 5/3 pneumatyczny bistabilny centralnie odpowietrzony M5 4A130EM5 -zdjęcie numer 2

Zawór pneumatyczny 5/3 AirTAC, bistabilny, centrum odpowietrzony, przyłącze M5. Symbol 4A130EM5. Cv=0,51, ciśnienie robocze 0,15–0,8 MPa (21–114 psi).

Symbol:: 4A130EM5
Producent:: AirTac
Dostępność:: Dostępność:
0 szt

Powiadom o dostępności Powiadom

Cena netto:: 151,69 PLN netto
Cena brutto:: 186,58 PLN brutto
Stawka VAT:: 23%

Zapytaj o produkt Zwiń formularz zapytania

Wyślij pytanie dotyczące produktu

Opis produktu Specyfikacja Produkty powiązane Produkty podobne

Opis produktu

Zawór pneumatyczny 5/3 bistabilny, centrum odpowietrzony, marki AirTAC (seria 4A100), przyłącze M5, sterowany zewnętrzne (pilotowe).

Parametry techniczne

Typ zaworu	5/3, 3 pozycje, centrum odpowietrzony
Przyłącze	M5
Przekrój (orifice) / Cv	8,6 mm² (Cv=0,51)
Medium	powietrze filtrowane (filtr 40 µm)
Sterowanie	zewnętrzne (pilotowe)
Smarowanie	niewymagane
Ciśnienie robocze	0,15–0,8 MPa (21–114 psi)
Ciśnienie próbne	1,2 MPa (175 psi)
Temperatura pracy	-20~70°C
Materiał korpusu	stop aluminium
Maks. częstotliwość pracy	3 cykle/s
Masa	165 g
Producent	AirTAC
System	Zawory pneumatyczne AirTAC

Wymiary montażowe

A (gwint) = M5×0,8
B = 27 mm
C = 42 mm
D = 0 mm
E = 14 mm
F = 33,5 mm
G = 0 mm

Rysunek wymiarowy rodziny AirTAC 4A100 — ten indeks odpowiada wariantowi 4A130-M5 (oznaczenia zgodnie z literami na rysunku; Ø = średnica).

Montaż

Mocowanie poprzez otwory w korpusie (rozmiar i rozstaw — patrz rysunek wymiarowy powyżej). Zawór można zabudować pojedynczo lub, w ramach tej samej serii, na wspólnej listwie rozdzielającej (manifold AirTAC) — szczegóły doboru listwy do konkretnej serii do potwierdzenia z Atlas Copco/AirTAC.
