Zawór 5/3 pneumatyczny bistabilny centralnie zasilony 3/8" 4A330P10G

Name: Zawór 5/3 pneumatyczny bistabilny centralnie zasilony 3/8" 4A330P10G
Brand: AirTac
SKU: 4A330P10G
Price: 242.15 PLN

Powrót

Zawór 5/3 pneumatyczny bistabilny centralnie zasilony 3/8" 4A330P10G -zdjęcie numer 1

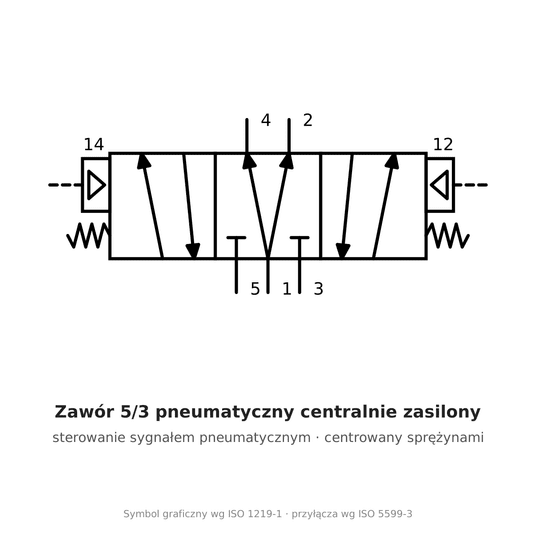

Zawór 5/3 pneumatyczny bistabilny centralnie zasilony 3/8" 4A330P10G -zdjęcie numer 2

Zawór pneumatyczny 5/3 AirTAC, bistabilny, centrum zasilony, przyłącze 3/8". Symbol 4A330P10G. Cv=1,25, ciśnienie robocze 0,15–0,8 MPa (21–114 psi).

Symbol:: 4A330P10G
Producent:: AirTac
Dostępność:: Dostępność:
0 szt

Powiadom o dostępności Powiadom

Cena netto:: 196,87 PLN netto
Cena brutto:: 242,15 PLN brutto
Stawka VAT:: 23%

Zapytaj o produkt Zwiń formularz zapytania

Wyślij pytanie dotyczące produktu

Opis produktu Specyfikacja Produkty powiązane Produkty podobne

Opis produktu

Zawór pneumatyczny 5/3 bistabilny, centrum zasilony, marki AirTAC (seria 4A300), przyłącze 3/8", sterowany zewnętrzne (pilotowe).

Parametry techniczne

Typ zaworu	5/3, 3 pozycje, centrum zasilony
Przyłącze	3/8"
Przekrój (orifice) / Cv	21,3 mm² (Cv=1,25)
Medium	powietrze filtrowane (filtr 40 µm)
Sterowanie	zewnętrzne (pilotowe)
Smarowanie	niewymagane
Ciśnienie robocze	0,15–0,8 MPa (21–114 psi)
Ciśnienie próbne	1,2 MPa (175 psi)
Temperatura pracy	-20~70°C
Materiał korpusu	stop aluminium
Maks. częstotliwość pracy	3 cykle/s
Masa	505 g
Producent	AirTAC
System	Zawory pneumatyczne AirTAC

Wymiary montażowe

A (In/Out) = 1/4"
B (Exh) = 3/8"
C = 24 mm
D = 43,5 mm
E = 4 mm

Rysunek wymiarowy rodziny AirTAC 4A300 — ten indeks odpowiada wariantowi 4A330-10 (oznaczenia zgodnie z literami na rysunku; Ø = średnica).

Montaż

Mocowanie poprzez otwory w korpusie (rozmiar i rozstaw — patrz rysunek wymiarowy powyżej). Zawór można zabudować pojedynczo lub, w ramach tej samej serii, na wspólnej listwie rozdzielającej (manifold AirTAC) — szczegóły doboru listwy do konkretnej serii do potwierdzenia z Atlas Copco/AirTAC.
