Zawór 5/2 pneumatyczny monostabilny 1/2" 4A41015G

Name: Zawór 5/2 pneumatyczny monostabilny 1/2" 4A41015G
Brand: AirTac
SKU: 4A41015G
Price: 198.71 PLN

Powrót

Zawór 5/2 pneumatyczny monostabilny 1/2" 4A41015G -zdjęcie numer 1

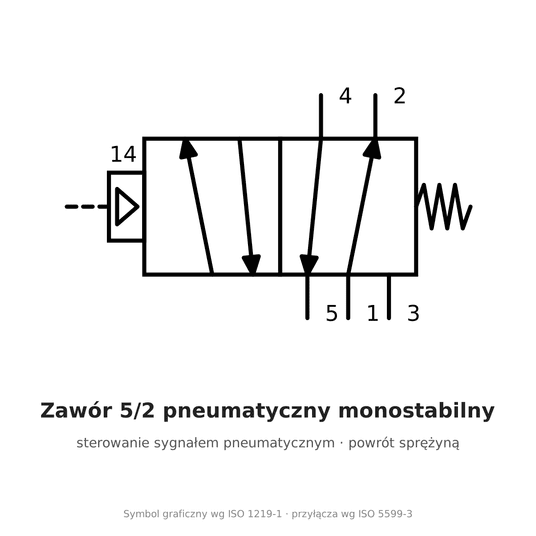

Zawór 5/2 pneumatyczny monostabilny 1/2" 4A41015G -zdjęcie numer 2

Zawór pneumatyczny 5/2 AirTAC, monostabilny, przyłącze 1/2". Symbol 4A41015G. Cv=2,82, ciśnienie robocze 0,15–0,8 MPa (21–114 psi).

Symbol:: 4A41015G
Producent:: AirTac
Dostępność:: Dostępność:
0 szt

Powiadom o dostępności Powiadom

Cena netto:: 161,55 PLN netto
Cena brutto:: 198,71 PLN brutto
Stawka VAT:: 23%

Zapytaj o produkt Zwiń formularz zapytania

Wyślij pytanie dotyczące produktu

Opis produktu Specyfikacja Produkty powiązane

Opis produktu

Zawór pneumatyczny 5/2 monostabilny, marki AirTAC (seria 4A400), przyłącze 1/2", sterowany zewnętrzne (pilotowe).

Parametry techniczne

Typ zaworu	5/2, 2 pozycje
Przyłącze	1/2"
Przekrój (orifice) / Cv	48,0 mm² (Cv=2,82)
Medium	powietrze filtrowane (filtr 40 µm)
Sterowanie	zewnętrzne (pilotowe)
Smarowanie	niewymagane
Ciśnienie robocze	0,15–0,8 MPa (21–114 psi)
Ciśnienie próbne	1,2 MPa (175 psi)
Temperatura pracy	-20~70°C
Materiał korpusu	stop aluminium
Maks. częstotliwość pracy	3 cykle/s
Masa	555 g
Producent	AirTAC
System	Zawory pneumatyczne AirTAC

Wymiary montażowe

Długość całkowita = 128 mm
Szerokość = 72 mm
Wysokość = 63 mm
Otwory montażowe = 2×Ø5,5 mm
Przyłącze = 1/2" (5 portów)

Rysunek wymiarowy rodziny AirTAC 4A400 — ten indeks odpowiada wariantowi 4A410-15 (oznaczenia zgodnie z literami na rysunku; Ø = średnica).

Montaż

Mocowanie poprzez otwory w korpusie (rozmiar i rozstaw — patrz rysunek wymiarowy powyżej). Zawór można zabudować pojedynczo lub, w ramach tej samej serii, na wspólnej listwie rozdzielającej (manifold AirTAC) — szczegóły doboru listwy do konkretnej serii do potwierdzenia z Atlas Copco/AirTAC.
