W skrócie: elektrozawór 5/2, monostabilny, G 1/8", 12,0 mm² (Cv 0,67), 1,5–8 bar, 12 V DC (przewód).

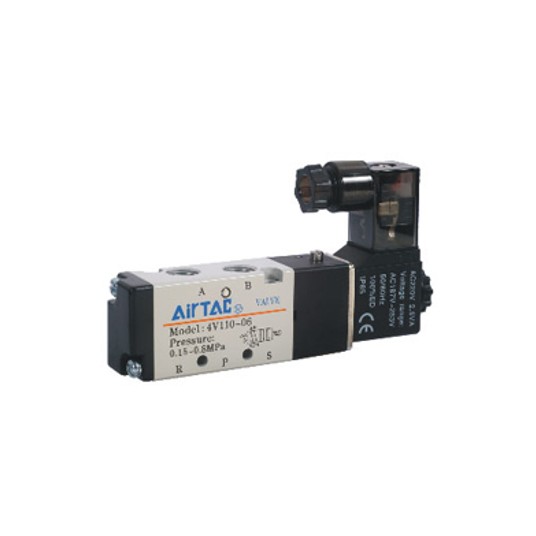

Elektrozawór AirTAC 4V110-06 (4V11006FIG) to zawór rozdzielający 5/2 sterowany elektrycznie — steruje siłownikiem dwustronnego działania: w jednym położeniu zasila jedną komorę i odpowietrza drugą, w drugim — odwrotnie. Przyłącza G 1/8", cewka 12 V DC, przekrój przepływowy 12,0 mm² (Cv 0,67).
Jak działa

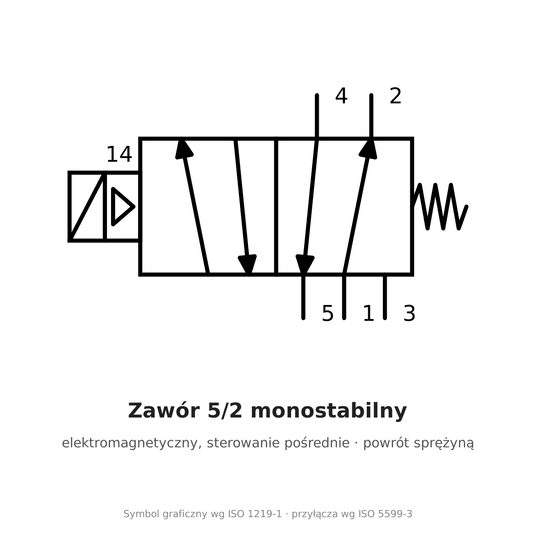

Zawór ma jedną cewkę i sprężynę powrotną (monostabilny): po podaniu napięcia przełącza się, a po zaniku sygnału wraca sam do położenia spoczynkowego. Przy zaniku zasilania elektrycznego układ wraca więc zawsze do tego samego, przewidywalnego stanu.
Zawór jest sterowany pośrednio, pilotem wewnętrznym: cewka otwiera mały zawór pilotowy, a suwak przesterowuje ciśnienie powietrza z zasilania. Dlatego potrzebuje min. 1,5 bar (0,15 MPa) na zasilaniu. Konstrukcja suwakowa — według producenta dobra szczelność, szybka reakcja i niskie ciśnienie startu.
Cewka i podłączenie elektryczne
Cewka 12 V DC, tolerancja napięcia ±10%, pobór mocy 2,5 W, stopień ochrony IP65 (DIN 40050), izolacja klasy B, czas zadziałania do 0,05 s. Wyprowadzenie elektryczne: przewód (grommet) wychodzący z cewki — bez wtyczki.
Montaż i eksploatacja
Filtr 40 µm przed zaworem to wymóg producenta. Zanieczyszczenia z instalacji zacierają suwak — to najczęstsza przyczyna, dla której elektrozawór przestaje przełączać. Filtry i filtroreduktory: zespoły przygotowania powietrza FRL.
Smarowanie nie jest wymagane. Jeśli jednak zawór raz pracował na zaolejonym powietrzu, trzeba przy tym zostać — producent zaleca olej ISO VG32. Zawór ma ręczne przesterowanie (przycisk na korpusie) — pozwala przełączyć go bez prądu przy uruchamianiu i szukaniu usterek.
Do przyłączy roboczych pasują złączki wtykowe AirTAC — dobrane do gwintu 1/8" są w zakładce „Produkty powiązane”. Seria 4V100 może też pracować na listwie zaworowej (wyspie) — zapytaj o konfigurację.
Parametry techniczne
| Producent / seria | AirTAC, seria 4V100 — model 4V110-06 |
|---|
| Funkcja | 5/2 (5 przyłączy, 2 położenia) |
|---|
| Sterowanie | elektryczne, pośrednie (pilot wewnętrzny); jedna cewka, powrót sprężyną (monostabilny) |
|---|
| Medium | sprężone powietrze filtrowane 40 µm |
|---|
| Przyłącza | G 1/8" |
|---|
| Przekrój przepływowy | 12,0 mm² (Cv 0,67) |
|---|
| Ciśnienie pracy | 1,5–8 bar (0,15–0,8 MPa) |
|---|
| Ciśnienie próbne | 12 bar (1,2 MPa) |
|---|
| Temperatura pracy | −20…+70 °C |
|---|
| Maks. częstotliwość przełączeń | 5 cykli/s (bez obciążenia) |
|---|
| Korpus | stop aluminium |
|---|
| Smarowanie | niewymagane (po zaolejeniu — olej ISO VG32) |
|---|
| Cewka | 12 V DC, ±10%, 2,5 W; IP65; izolacja klasy B |
|---|
| Wyprowadzenie elektryczne | przewód (grommet) |
|---|
| Czas zadziałania | do 0,05 s |
|---|
| Masa | 120 g |
|---|
| Indeks | 4V11006FIG |
|---|
Pozostałe wykonania
Wszystkie warianty serii 4V100 — rozmiary, napięcia, wykonania z przewodem i z pilotem zewnętrznym — są w tabeli w kategorii elektrozawory 5/2. Zawory sterowane sygnałem pneumatycznym zamiast cewki: zawory pneumatyczne; zawory odcinające do wody i oleju: zawory procesowe 2/2.
Najczęstsze pytania
Co się dzieje po zaniku napięcia?
Zawór wraca sprężyną do położenia spoczynkowego — siłownik wraca do pozycji wyjściowej.
Jakie minimalne ciśnienie zasilania?
1,5 bar (0,15 MPa) — poniżej zawór z pilotem wewnętrznym może nie przełączyć się do końca. Maksymalnie 8 bar.
5/2 czy 5/3?
5/2 ma dwa położenia — tłoczysko jedzie zawsze do końca w jedną albo w drugą stronę. 5/3 ma dodatkowo położenie środkowe: zatrzymanie siłownika w dowolnym miejscu (środek zamknięty), zdjęcie z niego ciśnienia (odpowietrzony) albo podanie ciśnienia na obie strony (zasilony).
Czy mogę zamówić inne napięcie cewki?
Tak — seria jest w wykonaniach 12 V DC, 24 V DC, 24 V AC, 110 V AC i 220 V AC, także bez cewki. Pełna tabela wariantów jest w kategorii elektrozawory 5/2.
Dane techniczne: karta katalogowa producenta (AirTAC, seria 4V100). Inne nazwy i oznaczenia: 4V11006FIG, 4V110-06, 4V11006, AirTAC 4V100, elektrozawór 5/2, zawór 5/2 1/8", elektrozawór 5/2 1/8", elektrozawór 5/2 12V DC, elektrozawór 12 V DC, rozdzielacz 5/2 elektryczny, zawór monostabilny, zawór elektromagnetyczny pneumatyczny.
