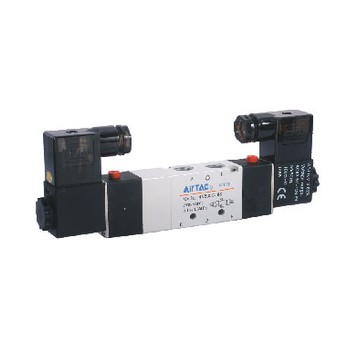

Elektrozawór 5/3 środek zamknięty AirTAC 4V230C-08 G 1/4" 24 V AC, pilot zewnętrzny — 4V230C08EG-W

Elektrozawór AirTAC 4V230C-08 (4V230C08EG-W) to zawór rozdzielający 5/3 sterowany elektrycznie — steruje siłownikiem dwustronnego działania: w jednym położeniu zasila jedną komorę i odpowietrza drugą, w drugim — odwrotnie. Przyłącza G 1/4", odpowietrzenie 1/8", cewka 24 V AC, przekrój przepływowy 12,0 mm² (Cv 0,67).

Jak działa

To zawór z dwiema cewkami i trzema położeniami. Podanie napięcia na jedną cewkę przestawia go w jedną stronę, na drugą — w drugą. Bez napięcia na obu cewkach sprężyny ustawiają go w położeniu środkowym: środek zamknięty — wszystkie przyłącza są zamknięte — siłownik zatrzymuje się i trzyma pozycję, w obu komorach zostaje ciśnienie.

To wykonanie z zewnętrznym zasilaniem pilota (sufiks -W): zawór pilotowy jest zasilany z osobnego przyłącza, a nie z kanału zasilania zaworu. Stosuje się je, gdy w torze głównym jest ciśnienie zbyt niskie do przesterowania zaworu albo podciśnienie. Konstrukcja suwakowa — według producenta dobra szczelność, szybka reakcja i niskie ciśnienie startu.

Inne położenia środkowe: środek odpowietrzony (4V230E) i środek zasilony (4V230P) — w tej samej kategorii elektrozawory 5/3.

Cewka i podłączenie elektryczne

Cewka 24 V AC, tolerancja napięcia ±15%, pobór mocy 5,0 VA, stopień ochrony IP65 (DIN 40050), izolacja klasy B, czas zadziałania do 0,05 s. Wyprowadzenie elektryczne: wtyczka (terminal) nasadzana na cewkę. Zawór ma dwie cewki — każda z nich ma osobne podłączenie.

Montaż i eksploatacja

Filtr 40 µm przed zaworem to wymóg producenta. Zanieczyszczenia z instalacji zacierają suwak — to najczęstsza przyczyna, dla której elektrozawór przestaje przełączać. Filtry i filtroreduktory: zespoły przygotowania powietrza FRL.

Smarowanie nie jest wymagane. Jeśli jednak zawór raz pracował na zaolejonym powietrzu, trzeba przy tym zostać — producent zaleca olej ISO VG32. Zawór ma ręczne przesterowanie (przycisk na korpusie) — pozwala przełączyć go bez prądu przy uruchamianiu i szukaniu usterek.

Do przyłączy roboczych pasują złączki wtykowe AirTAC — dobrane do gwintu 1/4" są w zakładce „Produkty powiązane”. Seria 4V200 może też pracować na listwie zaworowej (wyspie) — zapytaj o konfigurację.

Parametry techniczne

Pozostałe wykonania

Wszystkie warianty serii 4V200 — rozmiary, napięcia, wykonania z przewodem i z pilotem zewnętrznym — są w tabeli w kategorii elektrozawory 5/3. Zawory sterowane sygnałem pneumatycznym zamiast cewki: zawory pneumatyczne; zawory odcinające do wody i oleju: zawory procesowe 2/2.

Najczęstsze pytania

Co się dzieje bez prądu?

Sprężyny ustawiają zawór w położeniu środkowym — środek zamknięty: wszystkie przyłącza są zamknięte — siłownik zatrzymuje się i trzyma pozycję, w obu komorach zostaje ciśnienie.

Jakie minimalne ciśnienie zasilania?

1,5 bar (0,15 MPa) — poniżej zawór z pilotem wewnętrznym może nie przełączyć się do końca. W tym wykonaniu (-W) pilot zasilasz osobno. Maksymalnie 8 bar.

5/2 czy 5/3?

5/2 ma dwa położenia — tłoczysko jedzie zawsze do końca w jedną albo w drugą stronę. 5/3 ma dodatkowo położenie środkowe: zatrzymanie siłownika w dowolnym miejscu (środek zamknięty), zdjęcie z niego ciśnienia (odpowietrzony) albo podanie ciśnienia na obie strony (zasilony).

Czy mogę zamówić inne napięcie cewki?

Tak — seria jest w wykonaniach 12 V DC, 24 V DC, 24 V AC, 110 V AC i 220 V AC, także bez cewki. Pełna tabela wariantów jest w kategorii elektrozawory 5/3.

Dane techniczne: karta katalogowa producenta (AirTAC, seria 4V200). Inne nazwy i oznaczenia: 4V230C08EG-W, 4V230C-08, 4V230C08, AirTAC 4V200, elektrozawór 5/3, zawór 5/3 1/4", elektrozawór 5/3 1/4", elektrozawór 5/3 24V AC, elektrozawór 24 V AC, rozdzielacz 5/3, zawór 5/3 środek zamknięty, zawór elektromagnetyczny pneumatyczny.
