Zawór 5/2 pneumatyczny monostabilny 1/8" 6A21006G

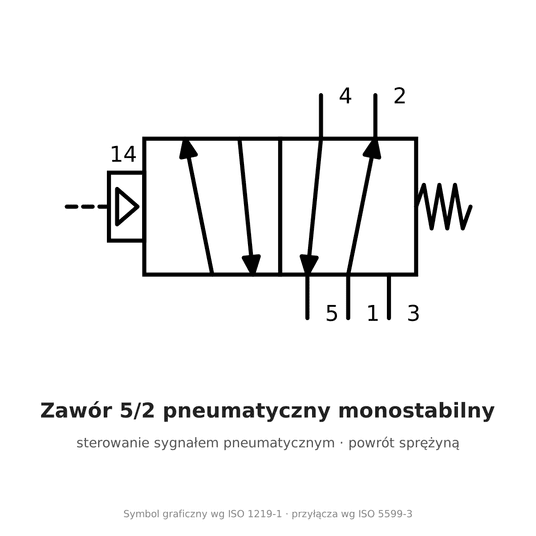

Zawór pneumatyczny 5/2 monostabilny, marki AirTAC (seria 6A), przyłącze 1/8", sterowany zewnętrzne (pilotowe).

Parametry techniczne

Wymiary montażowe

• A = 86,5 mm
• B = 32,5 mm
• C = 18,5 mm
• D = 1/8"
• P = 1/8"
• PA = 39 mm
• PB = 3,2 mm
• Q = 1/8"
• QA = 36 mm
• QB = 21 mm
• R = 3,2 mm
• RA = 41 mm
• RB = 18,5 mm
• RC = 13,5 mm
• S = Ø4,3
• SA = 20 mm
• SB = 29 mm
• SC = 7 mm
• T = 1/8"
• TA = 20 mm
• TB = 37,5 mm
• TC = 2 mm

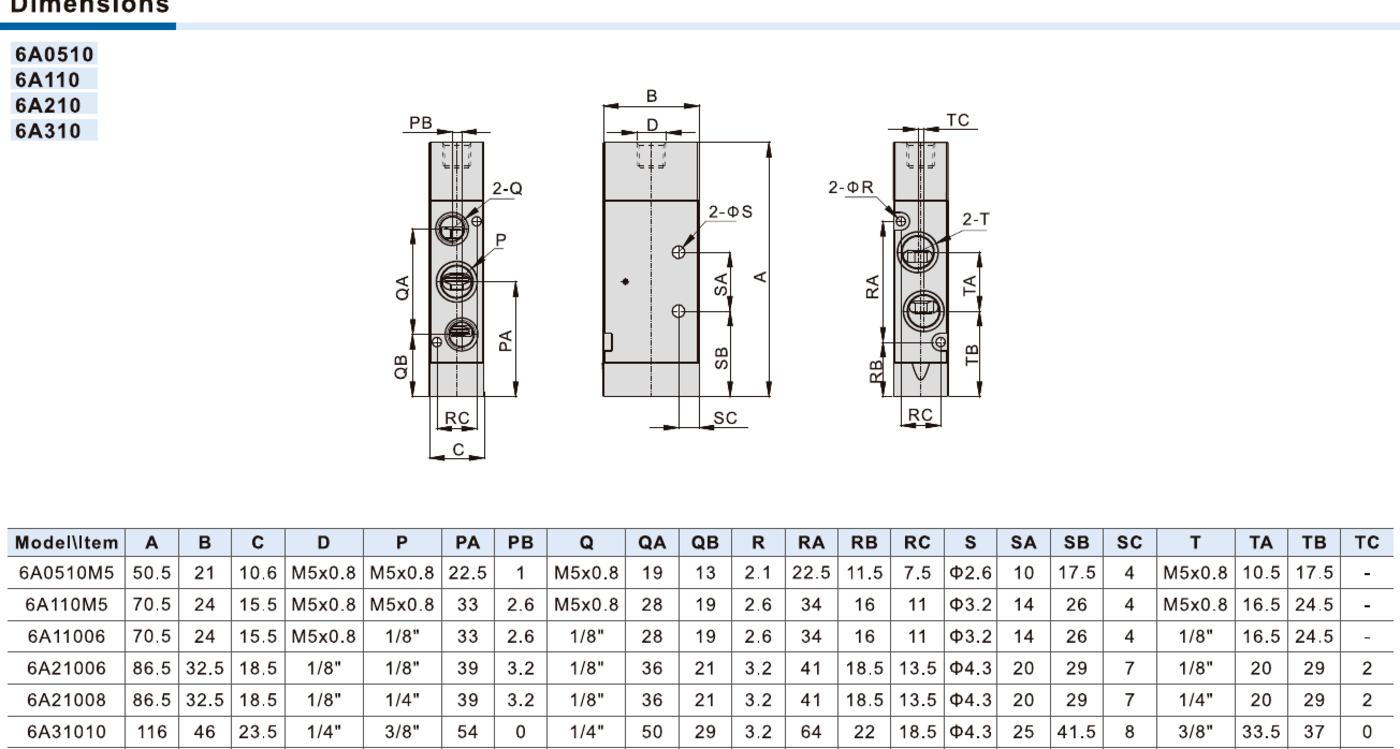

Rysunek wymiarowy rodziny AirTAC 6A (korpus mały) — ten indeks odpowiada wariantowi 6A21006 (oznaczenia zgodnie z literami na rysunku; Ø = średnica).

Montaż

Mocowanie poprzez otwory w korpusie (rozmiar i rozstaw — patrz rysunek wymiarowy powyżej). Zawór można zabudować pojedynczo lub, w ramach tej samej serii, na wspólnej listwie rozdzielającej (manifold AirTAC) — szczegóły doboru listwy do konkretnej serii do potwierdzenia z Atlas Copco/AirTAC.

Pozostałe rozmiary

W ofercie Pascala dostępnych jest 5 wariant(y/ów) z rodziny AirTAC 6A (korpus mały) — pełną listę znajdziesz w kategorii Zawory pneumatyczne.

Źródło danych technicznych: AirTAC, katalog ogólny — Air valve (5/2, 5/3 way), 6A Series, str. 120-121.
