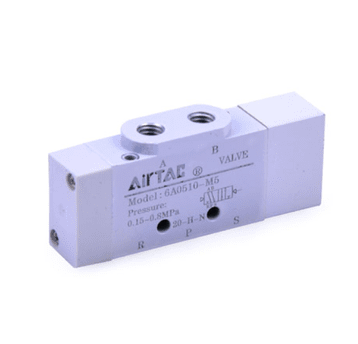

Zawór pneumatyczny 5/2 bistabilny, marki AirTAC (seria 6A), przyłącze 1/4", sterowany zewnętrzne (pilotowe).
Parametry techniczne
| Typ zaworu | 5/2, 2 pozycje |
| Przyłącze | 1/4" |
| Przekrój (orifice) / Cv | 15,4 mm² (Cv=0,91) |
| Medium | powietrze filtrowane (filtr 40 µm) |
| Sterowanie | zewnętrzne (pilotowe) |
| Smarowanie | niewymagane |
| Ciśnienie robocze | 0,15–0,8 MPa (21–114 psi) |
| Ciśnienie próbne | 1,2 MPa (175 psi) |
| Temperatura pracy | -20~70°C |
| Materiał korpusu | stop aluminium |
| Maks. częstotliwość pracy | 5 cykli/s |
| Masa | 125 g |
| Producent | AirTAC |
| System | Zawory pneumatyczne AirTAC |
Wymiary montażowe
- A = 94,5 mm
- B = 32,5 mm
- C = 18,5 mm
- D = 1/8"
- P = 1/4"
- PA = 47,5 mm
- PB = 3,2 mm
- Q = 1/8"
- QA = 36 mm
- QB = 29,5 mm
- R = 3,2 mm
- RA = 41 mm
- RB = 27 mm
- RC = 13,5 mm
- S = Ø4,3
- SA = 20 mm
- SB = 37,5 mm
- SC = 7 mm
- T = 1/4"
- TA = 20 mm
- TB = 37,5 mm
- TC = 2 mm

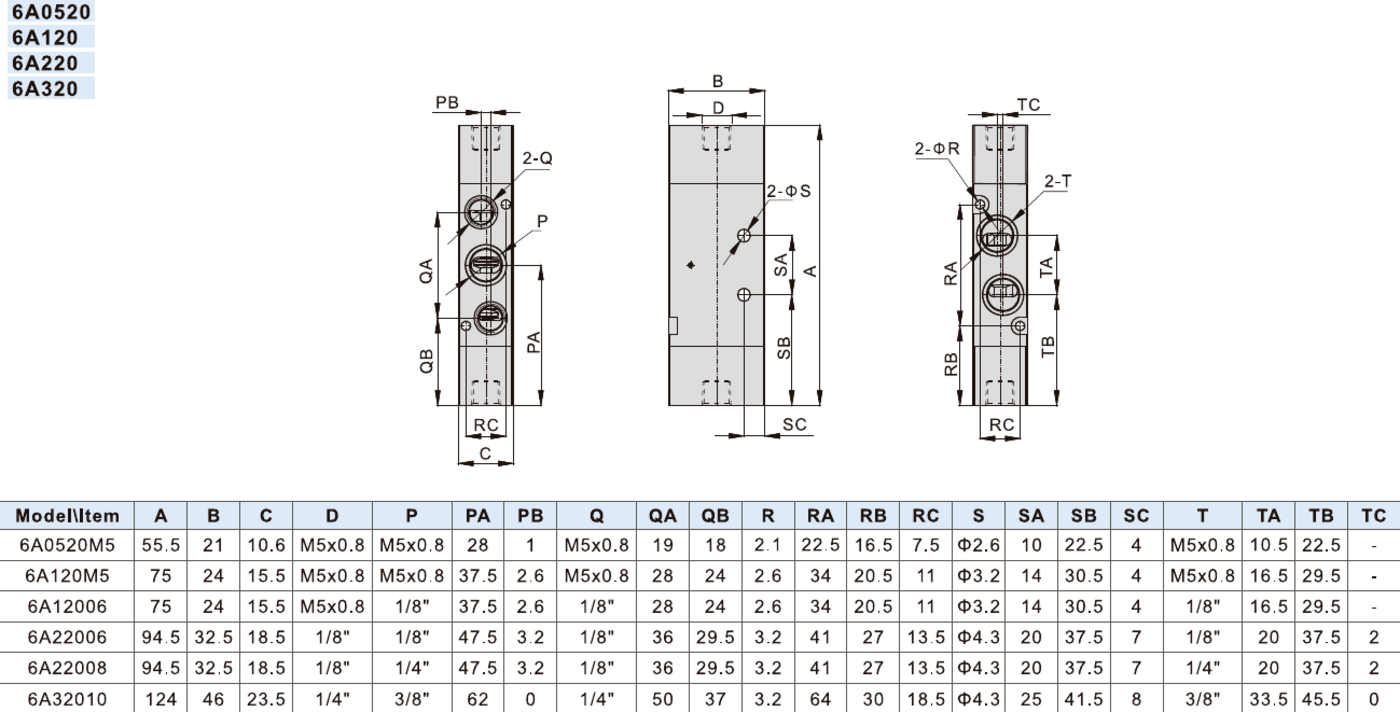

Rysunek wymiarowy rodziny AirTAC 6A (korpus średni) — ten indeks odpowiada wariantowi 6A22008 (oznaczenia zgodnie z literami na rysunku; Ø = średnica).
Montaż
Mocowanie poprzez otwory w korpusie (rozmiar i rozstaw — patrz rysunek wymiarowy powyżej). Zawór można zabudować pojedynczo lub, w ramach tej samej serii, na wspólnej listwie rozdzielającej (manifold AirTAC) — szczegóły doboru listwy do konkretnej serii do potwierdzenia z Atlas Copco/AirTAC.
Pozostałe rozmiary
W ofercie Pascala dostępnych jest 5 wariant(y/ów) z rodziny AirTAC 6A (korpus średni) — pełną listę znajdziesz w kategorii Zawory pneumatyczne.
Źródło danych technicznych: AirTAC, katalog ogólny — Air valve (5/2, 5/3 way), 6A Series, str. 120, 122.
