W skrócie: Pitota zanurzeniowy · sonda 220 mm · do 200 m/s · DN40…DN300 · Modbus TCP (Ethernet) · IP65 · ±1,5 % odczytu
Co to jest i kiedy go wybrać

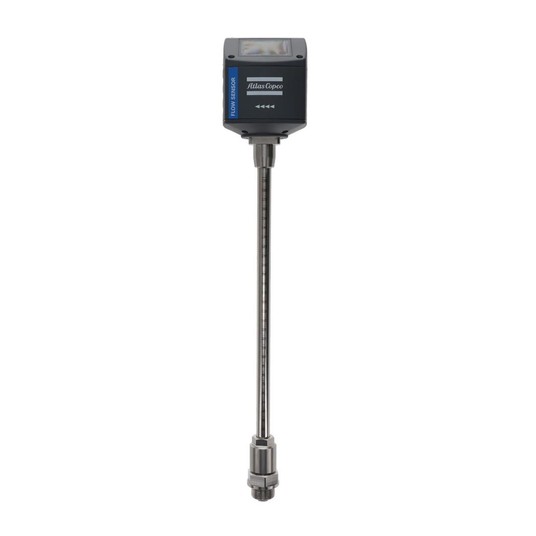

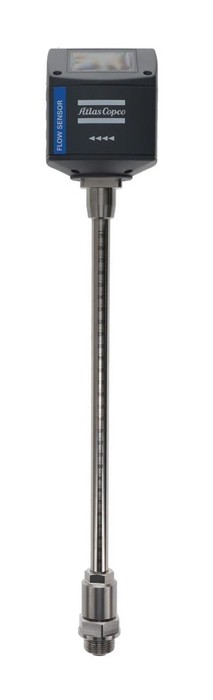

FL S200 P to przepływomierz zanurzeniowy (Pitota) Atlas Copco do sprężonego powietrza i gazów technicznych. Montuje się go przez zawór kulowy G ¾" w rurociągu od DN40 do DN300 bez zatrzymywania instalacji — sondę o długości 220 mm wprowadza się do osi rury, a wynik odczytuje na wyświetlaczu, w aplikacji SensSee (Bluetooth) lub przez wyjście Modbus TCP (Ethernet).
Czujnik Pitota wybiera się do wilgotnego lub nasyconego powietrza — przed osuszaczem, bezpośrednio za sprężarką, w sieciach bez osuszania. Krople wody nie zakłócają pomiaru różnicy ciśnień tak, jak zakłócają pomiar termiczny. Czujnik mierzy też ciśnienie i temperaturę medium i przelicza wynik na warunki odniesienia. Do suchego powietrza za osuszaczem tańszym i dokładniejszym w małych przepływach wyborem jest czujnik termiczny FL …T.
Jak działa
Rurka Pitota mierzy różnicę między ciśnieniem spiętrzenia a ciśnieniem statycznym; z niej wynika prędkość, a z prędkości i przekroju rury — przepływ. Zakres dynamiki 1:40 oznacza, że FL S200 P pewnie mierzy od ok. 2,5 % maksimum dla danej średnicy; poniżej dolnej granicy z tabeli wskazanie nie jest gwarantowane.
Zakres pomiarowy dla tego modelu
Zakres zależy od średnicy rury. Dla FL S200 P (prędkość maks. 200 m/s) katalog podaje:
| DN | Cal | Średnica wewn. [mm] | Zakres FL S200 P [m³/h] |
|---|
| DN40 | 1½" | 41,9 | 18…757 |
| DN50 | 2" | 53,1 | 31…1298 |
| DN65 | 2½" | 68,9 | 56…2311 |
| DN80 | 3" | 80,9 | 80…3270 |
| DN100 | 4" | 100,0 | 125…5095 |
| DN125 | 5" | 125,0 | 196…8006 |
| DN150 | 6" | 150,0 | 283…11548 |
| DN200 | 8" | 200,0 | 507…20690 |
| DN250 | 10" | 250,0 | 793…32339 |
| DN300 | 12" | 300,0 | 1142…46568 |
Przykład: w rurze DN50 ten czujnik mierzy 31…1298 m³/h, w DN100 — 125…5095 m³/h. Jeżeli spodziewany przepływ leży poniżej dolnej granicy, weź mniejszy wariant serii; jeżeli powyżej górnej — większy (S93 → S185 → S224 dla termicznych, S200 → S260 dla Pitota).
Wyjście i integracja
Ten wariant ma wyjście cyfrowe Modbus TCP po Ethernecie — czujnik wpina się bezpośrednio w sieć zakładową. W komplecie kabel 5 m M12 / RJ45.
Montaż
- przyłącze procesowe G ¾" (ISO 228/1) — montaż przez zawór kulowy G ¾" z przelotem ≥ 18 mm; sonda ma skalę, głębokość ustala się tak, aby końcówka była w osi rury
- czujnik wymaga prostych odcinków rury przed i za punktem pomiaru; minimalne długości zależą od rodzaju zakłócenia (kolano, redukcja, zawór) i są w tabeli DTR — im dłuższy odcinek dolotowy, tym lepiej
- strzałka na głowicy musi zgadzać się z kierunkiem przepływu; dowolna pozycja montażu (poziomo, pionowo, od dołu)
- nie montować bezpośrednio za sprężarką w miejscu, gdzie występuje kondensat
- przed pierwszym pomiarem wykonać kalibrację zera (aplikacja SensSee lub wyświetlacz)
- obejmy siodłowe do wykonania odejścia na rurze AIRnet są w katalogu akcesoriów (14 rozmiarów DN80…DN500)
Parametry techniczne
| Zasada pomiaru | różnicy ciśnień (rurka Pitota) |
| Prędkość maks. gazu | 200 m/s |
| Długość sondy | 220 mm |
| Średnice rur | DN40…DN300 (1½"…12"); PSS: do 10" |
| Dokładność | przepływ ±1,5 % odczytu ±0,3 % zakresu; ciśnienie 0,5 % FS; temperatura 0,5 °C |
| Zakres dynamiki | 1:40 |
| Częstotliwość próbkowania / czas odpowiedzi | 10 pomiarów/s / 0,1 s |
| Jednostki | m³/h, m³/min, l/min, l/s, cfm, kg/h, kg/min, kg/s; zużycie: m³, ft³, l |
| Warunki odniesienia | ISO 1217 (20 °C, 1000 mbar) lub DIN 1343 (0 °C, 1013 mbar) |
| Media | powietrze i gazy nieagresywne (także wilgotne, nasycone) |
| Jakość medium | 4:4:3 wg ISO 8573-1 lub lepsza |
| Temperatura medium | −20…+120 °C |
| Temperatura otoczenia | 0…+50 °C |
| Ciśnienie robocze | 0…16 bar(g) |
| Wyjście | Modbus TCP (Ethernet) |
| Zasilanie | 16…30 V DC, 90 mA (2,2 W); 24 V DC wg PSS |
| Przyłącze elektryczne | 2 × M12 (5-pin) |
| Przyłącze procesowe | G ¾" (ISO 228/1) |
| Wyświetlacz | kolorowy 2,4" z klawiaturą |
| Stopień ochrony | IP65 |
| Materiały | PC + ABS; sonda, głowica i gwint: stal nierdzewna 1.4404 |
| Masa | 1,12 kg |
| Aplikacja | SensSee (Android / iOS, Bluetooth LE) |
| Certyfikaty | CE, RoHS, FCC |
W zestawie
- czujnik przepływu z wyświetlaczem
- klucz ustalający
- o-ring
- 2 × złącze M12 (PN 1089954646)
- instrukcja
- certyfikat kalibracji
- kabel 5 m M12 / RJ45
Dokumentacja do pobrania
- Instrukcja obsługi FL S200 P / FL S260 P — po polsku — PDF, 2,9 MB, tłumaczenie Pascal Services
- Instrukcja obsługi FL S200 P / FL S260 P — PDF, 1,8 MB, oryginał producenta, język angielski
- Karta katalogowa przepływomierzy SMART AIRnet — PDF, 1,6 MB, oryginał producenta, język angielski
Instrukcja obejmuje całą serię: montaż, podłączenie elektryczne, konfigurację i rejestry Modbus. Wersję polską przygotował Pascal Services na podstawie wydania producenta — w razie rozbieżności wiążący jest oryginał angielski.
Najczęstsze pytania
Czy trzeba zatrzymać instalację, żeby zamontować czujnik?
Nie. Sonda wchodzi przez zawór kulowy, który można wspawać lub wkręcić w odejście na pracującej sieci; sam czujnik montuje się i demontuje pod ciśnieniem.
Termiczny czy Pitota?
Termiczny (FL …T) do suchego powietrza za osuszaczem. Pitota (FL …P) tam, gdzie powietrze jest wilgotne lub nasycone: przed osuszaczem, za sprężarką, w sieci bez osuszania.
Który wariant do mojej rury?
Sprawdź w tabeli zakres dla swojej średnicy. Spodziewany przepływ ma leżeć wewnątrz zakresu, najlepiej w środku. Dla DN50 ten czujnik obejmuje 31…1298 m³/h.
4…20 mA czy Modbus?
Modbus RTU, jeśli czujnik idzie do rejestratora DL P50 lub systemu klienta z RS-485 — jeden kabel, wiele czujników. 4…20 mA do sterownika PLC lub centralnego sterownika sprężarek z wejściem analogowym. Modbus TCP, gdy przy punkcie pomiaru jest Ethernet.
Czy czujnik jest kalibrowany?
Tak, każdy egzemplarz ma certyfikat kalibracji w komplecie. Rekalibracja jest poza gwarancją — termin zależy od warunków pracy.
Pozostałe warianty i zasady doboru: Przepływomierze SMART AIRnet.
Źródła: katalog Atlas Copco Sensor Catalogue Ed. 05 (08/2026) s. 5, 7, 11–14; karta PSS Flow Sensor (05/2026); instrukcja IM FL S200 P / S260 P (05/2025). Parametry podane dla warunków odniesienia producenta (ISO 1217: 20 °C, 1000 hPa). Dobór potwierdzimy telefonicznie: 695 994 504, artur@pascal.net.pl.
