W skrócie: inline z odcinkiem pomiarowym · DN40 (1½") · 3…700 m³/h · Modbus RTU (RS-485) · IP65 · ±1,5 % odczytu
Co to jest i kiedy go wybrać

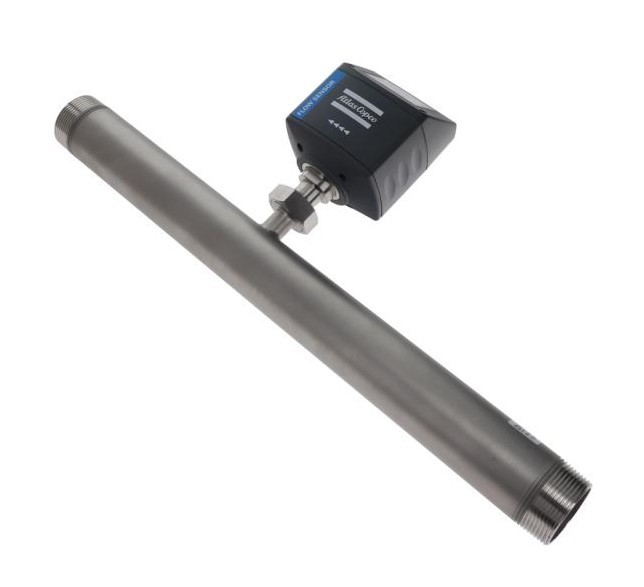

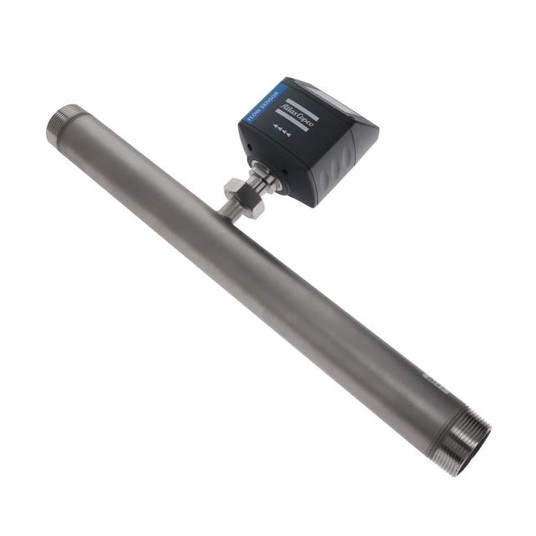

FLI D40 A to przepływomierz termiczny inline Atlas Copco na rurę DN40 (1½") — czujnik jest zamontowany fabrycznie na kalibrowanym odcinku pomiarowym z gwintem zewnętrznym R 1½", więc w instalacji nie trzeba dobierać głębokości sondy ani liczyć profilu przepływu. Mierzy 3…700 m³/h powietrza lub gazu w warunkach ISO 1217, z dokładnością ±1,5 % odczytu.
Wybiera się go do rur od DN15 do DN80, czyli do odgałęzień na wydział, linię lub pojedynczą maszynę — tam, gdzie sonda zanurzeniowa nie ma sensu, bo rura jest za cienka. Warunkiem jest możliwość wcięcia się w rurociąg: montaż wymaga przerwy w pracy odcinka. Do suchego powietrza (za osuszaczem).
Jak działa
Zasada termiczna: element rezystancyjny w szkle jest chłodzony strumieniem gazu, a moc grzania odpowiada strumieniowi masowemu. Odcinek pomiarowy ze stali 1.4404 zapewnia powtarzalny profil, dzięki czemu producent podaje dokładność ±1,5 % odczytu ±0,3 % zakresu i powtarzalność ±0,25 %. Czas odpowiedzi 0,1 s, 10 pomiarów na sekundę.
Wyjście i integracja
Ten wariant ma wyjście cyfrowe Modbus RTU po RS-485. Kilkanaście czujników łączy się w jedną magistralę (rozdzielacze M12 PN 1830138049, rezystor końcowy PN 1089026455) i podpina do rejestratora DL P50 lub do systemu klienta jednym kablem.
Do wersji Modbus RTU potrzebny jest jeden kabel M12 (PN 1830094307 — 5 m, PN 1089949219 — 10 m) — nie ma go w komplecie.
Montaż i wymiary
- gwint zewnętrzny R 1½" po obu stronach odcinka pomiarowego (rurowy stożkowy); wersja NPT jest osobnym indeksem producenta
- długość całkowita L = 475 mm, długość odcinka dolotowego L1 = 275 mm, wysokość H = 210,9 mm (od osi rury do szczytu obudowy 186,7 mm)
- kierunek przepływu zgodny ze strzałką na obudowie; patrząc na wyświetlacz, gaz płynie od lewej do prawej
- prosty odcinek rury przed i za czujnikiem wg tabeli w DTR (zależnie od kolana, redukcji, zaworu); odcinek pomiarowy już zawiera część drogi dolotowej
- montaż w dowolnej pozycji; wyłącznie w pomieszczeniu lub pod osłoną przed słońcem i deszczem
Parametry techniczne
| Zasada pomiaru | termiczny masowy (czujnik rezystancyjny w szkle) |
| Średnica nominalna | DN40 (1½") |
| Zakres pomiarowy | 3…700 m³/h |
| Dokładność | ±1,5 % odczytu ±0,3 % zakresu; powtarzalność ±0,25 % |
| Częstotliwość próbkowania / czas odpowiedzi | 10 pomiarów/s / 0,1 s |
| Jednostki | m³/h, m³/min, l/min, l/s, cfm, kg/h, kg/min, kg/s; zużycie: m³, ft³, l |
| Warunki odniesienia | ISO 1217 (20 °C, 1000 mbar) lub DIN 1343 (0 °C, 1013 mbar) |
| Media | powietrze, N₂, O₂, CO₂ i inne gazy nieagresywne |
| Jakość medium | 4:4:3 wg ISO 8573-1 lub lepsza |
| Temperatura medium | −30…+140 °C |
| Temperatura otoczenia | −10…+50 °C (obudowa −30…+70 °C) |
| Ciśnienie robocze | 0…16 bar(g) |
| Wyjście | Modbus RTU (RS-485) |
| Zasilanie | 15…30 V DC, maks. 200 mA |
| Przyłącze elektryczne | 2 × M12 (5-pin) |
| Przyłącze procesowe | R 1½" gwint zewnętrzny (2 ×) |
| Wymiary L × L1 × H | 475 × 275 × 210,9 mm |
| Wyświetlacz | kolorowy 2,4" z klawiaturą |
| Stopień ochrony | IP65 |
| Materiały | PC + ABS; odcinek pomiarowy i głowica: stal nierdzewna 1.4404 (316L) |
| Masa | 2,2 kg |
| Aplikacja | SensSee (Android / iOS, Bluetooth LE) |
| Certyfikaty | CE, RoHS, FCC |
W zestawie
- czujnik przepływu z odcinkiem pomiarowym
- 2 × złącze M12 (PN 1089954646)
- instrukcja
- certyfikat kalibracji
Dokumentacja do pobrania
- Instrukcja obsługi FLI D15…D80 A — po polsku — PDF, 2,4 MB, tłumaczenie Pascal Services
- Instrukcja obsługi FLI D15…D80 A — PDF, 1,3 MB, oryginał producenta, język angielski
- Karta katalogowa przepływomierzy SMART AIRnet — PDF, 1,6 MB, oryginał producenta, język angielski
Instrukcja obejmuje całą serię: montaż, podłączenie elektryczne, konfigurację i rejestry Modbus. Wersję polską przygotował Pascal Services na podstawie wydania producenta — w razie rozbieżności wiążący jest oryginał angielski.
Najczęstsze pytania
Czym różni się FLI …A od FLI …C?
Seria A ma dokładność ±1,5 %, kolorowy wyświetlacz, IP65, Modbus TCP w ofercie i obejmuje DN15…DN80. Seria C to kompaktowa wersja ±3 % z LED-em, IP54, DN8…DN32 — tańsza, do pomiaru na pojedynczej maszynie.
Czy mogę zamontować go w rurze o innej średnicy przez redukcje?
Nie. Odcinek pomiarowy jest skalibrowany dla swojej średnicy nominalnej; redukcje przed czujnikiem zaburzają profil i psują dokładność. Weź wariant na swoją średnicę.
Czy nadaje się do wilgotnego powietrza?
Pomiar termiczny wymaga powietrza bez kondensatu — montuj za osuszaczem. Do wilgotnego powietrza są sondy Pitota FL …P.
Ile kabli potrzebuję?
Modbus RTU — jeden kabel M12, 4…20 mA — dwa (zasilanie/wyjście osobno). Modbus TCP ma w komplecie kabel M12 / RJ45 5 m.
Jaki prosty odcinek rury muszę zachować?
Zależy od tego, co jest przed czujnikiem: kolano, redukcja, zawór. Tabela minimalnych długości jest w instrukcji; przy doborze podamy ją dla Twojego przypadku.
Pozostałe warianty i zasady doboru: Przepływomierze SMART AIRnet.
Źródła: katalog Atlas Copco Sensor Catalogue Ed. 05 (08/2026) s. 6, 20; karta PSS Flow Sensor (05/2026); instrukcja IM FLI D15…D80 A (04/2025) rozdz. 6–7. Parametry podane dla warunków odniesienia producenta (ISO 1217: 20 °C, 1000 hPa). Dobór potwierdzimy telefonicznie: 695 994 504, artur@pascal.net.pl.
