W skrócie: kompaktowy inline · DN32 (1¼"), gwint wewn. G 1¼" · 7,2…360 m³/h · 4…20 mA + impuls · IP54 · ±3 % odczytu
Co to jest i kiedy go wybrać

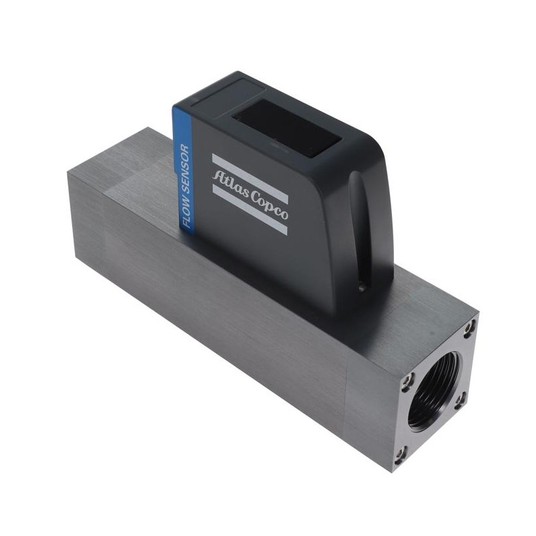

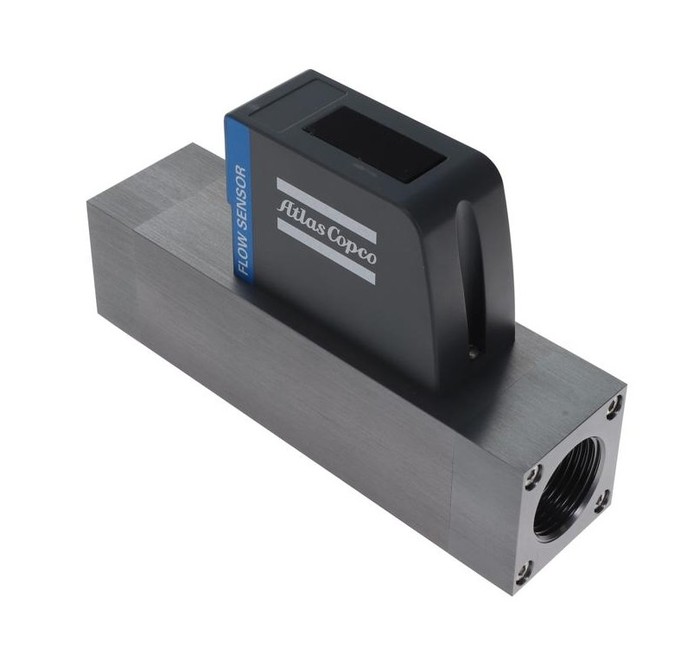

FLI D32 C to kompaktowy przepływomierz termiczny inline Atlas Copco na rurę DN32 (1¼") z gwintem wewnętrznym G 1¼" (ISO 228-1). Mierzy 7,2…360 m³/h suchego powietrza lub gazu i pokazuje wynik na wyświetlaczu LED. To najtańszy sposób, żeby zmierzyć, ile powietrza bierze konkretna maszyna, stanowisko albo linia — i rozliczyć koszty sprężonego powietrza per wydział.
Wybiera się go tam, gdzie wystarczy dokładność ±3 % odczytu i rura ma od ¼" do 1¼". Do sieci głównych, większych średnic i rozliczeń z dokładnością ±1,5 % właściwa jest seria FLI …A albo sondy zanurzeniowe FL …T. Wymaga suchego powietrza (0…50 °C, bez kondensatu) i montażu w przerwie pracy odcinka.
Jak działa
Termiczny pomiar masowy z wbudowanym kondycjonerem przepływu — odcinek pomiarowy wyrównuje profil, więc czujnik nie potrzebuje długiego dolotu. Spadek ciśnienia przy maksymalnym przepływie to 170 hPa (0,17 bar). Czas odpowiedzi 2 s, 3 pomiary na sekundę.
Wyjście i integracja
Ten wariant ma wyjście analogowe 4…20 mA (izolowane, skalowane 0…maks. przepływ, obciążenie do 250 Ω) oraz impulsowe (1 impuls na m³, maks. 30 V DC / 200 mA). Do PLC, sterownika sprężarek lub rejestratora.
W komplecie dwa kable M8 5 m (PN 1089046164); inne długości: 3 m PN 1089046163, 10 m PN 1089046165.
Montaż
- gwint wewnętrzny G 1¼" po obu stronach (ISO 228-1); wersja NPT jest osobnym indeksem producenta
- kierunek przepływu zgodny ze strzałką na obudowie
- w pomieszczeniu, poza zasięgiem kondensatu — medium 0…50 °C, wilgotność względna poniżej 90 % bez kondensacji
- IP54 — nie do mycia strumieniem wody ani do miejsc narażonych na zalanie
Parametry techniczne
| Zasada pomiaru | termiczny masowy (czujnik rezystancyjny w szkle) |
| Średnica nominalna | DN32 (1¼") |
| Zakres pomiarowy | 7,2…360 m³/h |
| Dokładność | ±3 % odczytu ±0,3 % zakresu; powtarzalność ±1 %; turndown 50:1 |
| Spadek ciśnienia przy maks. przepływie | 170 hPa |
| Częstotliwość próbkowania / czas odpowiedzi | 3 pomiary/s / 2 s |
| Jednostki | l/min, cfm, kg/h, m³/h; zużycie: m³, ft³, l, kg |
| Warunki odniesienia | ISO 1217 (20 °C, 1000 mbar) lub DIN 1343 (0 °C, 1013 mbar) |
| Media | powietrze, N₂, O₂, CO₂ i inne gazy nieagresywne |
| Jakość medium | 4:4:3 wg ISO 8573-1 lub lepsza |
| Temperatura medium | 0…+50 °C |
| Temperatura otoczenia | 0…+50 °C |
| Ciśnienie robocze | 0…16 bar |
| Wyjście | 4…20 mA + impuls |
| Zasilanie | 15…30 V DC, 120 mA przy 24 V DC |
| Przyłącze elektryczne | 2 × M8 (4-pin) |
| Przyłącze procesowe | G 1¼" gwint wewnętrzny (2 ×) |
| Wyświetlacz | LED 4-cyfrowy |
| Stopień ochrony | IP54 |
| Materiały | przyłącze: stop aluminium; części w kontakcie z medium: stop aluminium lub stal nierdzewna; górna obudowa PC + ABS |
| Masa | 1,7 kg |
| Aplikacja | SensSee (Bluetooth LE) |
| Certyfikaty | CE, RoHS, FCC |
W zestawie
- czujnik przepływu z odcinkiem pomiarowym
- 2 × kabel czujnika M8, 5 m (PN 1089046164)
- instrukcja
- certyfikat kalibracji
Dokumentacja do pobrania
- Instrukcja obsługi FLI D08…D32 C — po polsku — PDF, 1,8 MB, tłumaczenie Pascal Services
- Instrukcja obsługi FLI D08…D32 C — PDF, 0,8 MB, oryginał producenta, język angielski
- Karta katalogowa przepływomierzy SMART AIRnet — PDF, 1,6 MB, oryginał producenta, język angielski
Instrukcja obejmuje całą serię: montaż, podłączenie elektryczne, konfigurację i rejestry Modbus. Wersję polską przygotował Pascal Services na podstawie wydania producenta — w razie rozbieżności wiążący jest oryginał angielski.
Najczęstsze pytania
Do czego to jest?
Do pomiaru zużycia powietrza przez jedną maszynę, gniazdo lub linię — rozliczenie kosztów, wykrycie nieszczelności po zmianie, kontrola po modernizacji.
Czym różni się od FLI …A?
Seria C: ±3 %, LED, IP54, DN8…DN32, medium do 50 °C. Seria A: ±1,5 %, kolorowy wyświetlacz, IP65, DN15…DN80, medium do 140 °C i Modbus TCP.
Czy działa na wilgotnym powietrzu?
Nie — pomiar termiczny wymaga suchego powietrza bez kondensatu. Montuj za osuszaczem lub za filtrem z separacją wody.
Czy podłączę go do rejestratora DL P50?
Tak, wersję Modbus RTU — przez kabel-konwerter M8→M12 do sieci RS-485 rejestratora. Wersję 4…20 mA na jedno z dwóch wejść analogowych rejestratora.
Pozostałe warianty i zasady doboru: Przepływomierze SMART AIRnet.
Źródła: katalog Atlas Copco Sensor Catalogue Ed. 05 (08/2026) s. 6, 17; karta PSS Flow Sensor (05/2026); instrukcja IM FLI D08…D32 C (04/2025) rozdz. 6. Parametry podane dla warunków odniesienia producenta (ISO 1217: 20 °C, 1000 hPa). Dobór potwierdzimy telefonicznie: 695 994 504, artur@pascal.net.pl.
