QuickDrop AIRnet — odejście bez rozcinania rury

Jak dobrać

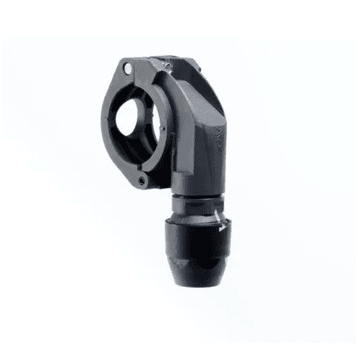

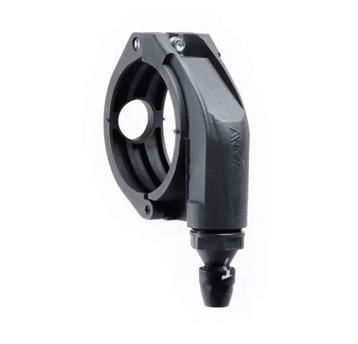

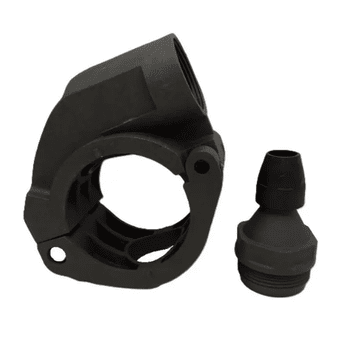

Dwie wielkości: średnica magistrali, na której siada obejma, i rozmiar odejścia — albo średnica rury AIRnet, albo gwint G. W tabeli powyżej obie są w osobnych kolumnach. Oznaczenie „D100x25” czyta się jako magistrala D100, odejście D25.

Czego potrzebujesz do montażu

Wiertło koronowe dobrane do odejścia oraz smar montażowy. Rura nie musi być opróżniona przed zaciśnięciem obejmy, ale przed wierceniem odcinek trzeba rozprężyć. Odejścia prowadzi się od góry magistrali, żeby kondensat spływał do punktu odwadniania.

Alternatywa przy budowie nowej instalacji: trójnik — wymaga rozcięcia rury, ale nie wymaga wiercenia.

Parametry wspólne systemu AIRnet

Montaż i uziemienie

• Po każdej stronie złączki minimum jeden uchwyt w odległości nie większej niż 0,5 m.
• Maksymalny rozstaw uchwytów na prostym odcinku: 2,5 m.
• Złączki AIRnet nie przewodzą prądu i wymagają zmostkowania taśmą uziemiającą — wyjątkiem są złączki proste D100 i D158.
• Instalacja w strefie zagrożonej wybuchem musi być zawsze uziemiona.

Najczęstsze pytania

Czy trzeba wyłączać instalację?

Obejmę zakłada się na rurze pod ciśnieniem, ale sam odcinek trzeba rozprężyć przed wierceniem otworu. Nie trzeba wyłączać całej hali — wystarczy zamknąć zawór odcinający na tej gałęzi.

Jakie wiertło jest potrzebne?

Wiertło koronowe dobrane do średnicy odejścia. Atlas Copco dostarcza wiertła dedykowane do QuickDrop — zapytaj, dobierzemy do Twojego zestawu.

Czy QuickDrop da się przenieść w inne miejsce?

Obejmę można zdjąć, ale otwór w rurze zostaje. W praktyce przeniesienie oznacza wymianę odcinka rury albo zaślepienie.

Czym różni się od trójnika?

Trójnik wstawia się w rozciętą rurę na etapie budowy. QuickDrop nawierca się na gotowej instalacji, bez ingerencji w trasę.

Dane techniczne: katalog AIRnet 10/2023, rysunek wymiarowy Atlas Copco 9845024800-04 oraz karta „AIRnet aluminium — Product information”. Pascal Services jest autoryzowanym dealerem Atlas Copco.
