Elektrozawory 3/2 AirTAC — NC, NO, bistabilne i sterowane bezpośrednio

Elektrozawór 3/2 ma trzy przyłącza (zasilanie, wyjście, odpowietrzenie) i dwa położenia: podaje powietrze do odbiornika albo je odcina i odpowietrza wyjście. Steruje siłownikiem jednostronnego działania (ze sprężyną), chwytakiem, dyszą przedmuchu albo sygnałem pneumatycznym. W Pascalu 113 indeksów AirTAC: zawory sterowane pilotem serii 3V100, 3V200 i 3V300 oraz bezpośrednio sterowane 3V1, także w zestawach na wspólnej listwie.

Najpierw zdecyduj, co ma się dziać bez prądu: NC (normalnie zamknięty, 29 indeksów) — wyjście odpowietrzone; NO (normalnie otwarty, 26) — wyjście zasilone; bistabilny (dwie cewki, 27) — zawór zostaje w ostatnim położeniu. Przy ciśnieniu niższym niż 1,5 bar wybierz 3V1 sterowany bezpośrednio (od 0 bar, 31 indeksów, w tym 14 zestawów na listwie). Do siłownika dwustronnego działania potrzebny jest elektrozawór 5/2 albo 5/3.

Serie elektrozaworów 3/2 AirTAC

Seria	Przyłącza	Sterowanie	Przekrój mm² (Cv)	Ciśnienie	Częstotliwość	Indeksów	Uwagi
3V1	M5, G 1/8"	bezpośrednio sterowany, NC	Ø1,2 mm	0–8 bar	10 cykli/s	31	do małych przepływów; działa od 0 bar; zestawy na listwie
3V100	M5, G 1/8"	pilot wewn.	5,5 mm² (0,31) / 12,0 mm² (0,67)	1,5–8 bar	5 cykli/s	40	najmniejszy korpus
3V200	G 1/8", G 1/4"	pilot wewn.	14,0 mm² (0,78) / 16,0 mm² (0,89)	1,5–8 bar	5 cykli/s	34
3V300	G 1/4", G 3/8"	pilot wewn.	25,0 mm² (1,39) / 30,0 mm² (1,67)	1,5–8 bar	5 cykli/s	8	największy przepływ w 3/2

Warianty dostępne w Pascalu — 113 indeksów

Seria 3V1 — 31 indeksów

Indeks	Typ	Przyłącze	Cewka	Wykonanie	Przekrój (Cv)
3V1M5F	bezpośredni NC	M5	12 V DC	wtyczka	Ø1,2 mm
3V1M5FI	bezpośredni NC	M5	12 V DC	przewód	Ø1,2 mm
3V1M5B	bezpośredni NC	M5	24 V DC	wtyczka	Ø1,2 mm
3V1M5B1F	zestaw 1 szt.	M5	24 V DC	wtyczka	Ø1,2 mm
3V1M5B2F	zestaw 2 szt.	M5	24 V DC	wtyczka	Ø1,2 mm
3V1M5B3F	zestaw 3 szt.	M5	24 V DC	wtyczka	Ø1,2 mm
3V1M5B4F	zestaw 4 szt.	M5	24 V DC	wtyczka	Ø1,2 mm
3V1M5B5F	zestaw 5 szt.	M5	24 V DC	wtyczka	Ø1,2 mm
3V1M5B6F	zestaw 6 szt.	M5	24 V DC	wtyczka	Ø1,2 mm
3V1M5B7F	zestaw 7 szt.	M5	24 V DC	wtyczka	Ø1,2 mm
3V1M5B8F	zestaw 8 szt.	M5	24 V DC	wtyczka	Ø1,2 mm
3V1M5B9F	zestaw 9 szt.	M5	24 V DC	wtyczka	Ø1,2 mm
3V1M5B10F	zestaw 10 szt.	M5	24 V DC	wtyczka	Ø1,2 mm
3V1M5B13F	zestaw 13 szt.	M5	24 V DC	wtyczka	Ø1,2 mm
3V1M5B14F	zestaw 14 szt.	M5	24 V DC	wtyczka	Ø1,2 mm
3V1M5B15F	zestaw 15 szt.	M5	24 V DC	wtyczka	Ø1,2 mm
3V1M5B20F	zestaw 20 szt.	M5	24 V DC	wtyczka	Ø1,2 mm
3V1M5BI	bezpośredni NC	M5	24 V DC	przewód	Ø1,2 mm
3V1M5E	bezpośredni NC	M5	24 V AC	wtyczka	Ø1,2 mm
3V1M5C	bezpośredni NC	M5	110 V AC	wtyczka	Ø1,2 mm
3V1M5A	bezpośredni NC	M5	220 V AC	wtyczka	Ø1,2 mm
3V1M5A2F	zestaw 2 szt.	M5	220 V AC	wtyczka	Ø1,2 mm
3V1M5-X0	bezpośredni NC	M5	bez cewki	—	Ø1,2 mm
3V106FG	bezpośredni NC	G 1/8"	12 V DC	wtyczka	Ø1,2 mm
3V106FIG	bezpośredni NC	G 1/8"	12 V DC	przewód	Ø1,2 mm
3V106BG	bezpośredni NC	G 1/8"	24 V DC	wtyczka	Ø1,2 mm
3V106BIG	bezpośredni NC	G 1/8"	24 V DC	przewód	Ø1,2 mm
3V106EG	bezpośredni NC	G 1/8"	24 V AC	wtyczka	Ø1,2 mm
3V106CG	bezpośredni NC	G 1/8"	110 V AC	wtyczka	Ø1,2 mm
3V106AG	bezpośredni NC	G 1/8"	220 V AC	wtyczka	Ø1,2 mm
3V106G-X0	bezpośredni NC	G 1/8"	bez cewki	—	Ø1,2 mm

Seria 3V100 — 40 indeksów

Indeks	Typ	Przyłącze	Cewka	Wykonanie	Przekrój (Cv)
3V110M5NCF	monostabilny NC	M5	12 V DC	wtyczka	5,5 mm² (Cv 0,31)
3V110M5NCFI	monostabilny NC	M5	12 V DC	przewód	5,5 mm² (Cv 0,31)
3V110M5NCB	monostabilny NC	M5	24 V DC	wtyczka	5,5 mm² (Cv 0,31)
3V110M5NCBI	monostabilny NC	M5	24 V DC	przewód	5,5 mm² (Cv 0,31)
3V110M5NCE	monostabilny NC	M5	24 V AC	wtyczka	5,5 mm² (Cv 0,31)
3V110M5NCA	monostabilny NC	M5	220 V AC	wtyczka	5,5 mm² (Cv 0,31)
3V110M5NCAI	monostabilny NC	M5	220 V AC	przewód	5,5 mm² (Cv 0,31)
3V110M5NC-X0	monostabilny NC	M5	bez cewki	—	5,5 mm² (Cv 0,31)
3V110M5NOF	monostabilny NO	M5	12 V DC	wtyczka	5,5 mm² (Cv 0,31)
3V110M5NOFI	monostabilny NO	M5	12 V DC	przewód	5,5 mm² (Cv 0,31)
3V110M5NOB	monostabilny NO	M5	24 V DC	wtyczka	5,5 mm² (Cv 0,31)
3V110M5NOBI	monostabilny NO	M5	24 V DC	przewód	5,5 mm² (Cv 0,31)
3V110M5NOE	monostabilny NO	M5	24 V AC	wtyczka	5,5 mm² (Cv 0,31)
3V110M5NOC	monostabilny NO	M5	110 V AC	wtyczka	5,5 mm² (Cv 0,31)
3V110M5NOA	monostabilny NO	M5	220 V AC	wtyczka	5,5 mm² (Cv 0,31)
3V110M5NOAI	monostabilny NO	M5	220 V AC	przewód	5,5 mm² (Cv 0,31)
3V110M5NO-X0	monostabilny NO	M5	bez cewki	—	5,5 mm² (Cv 0,31)
3V11006NCFG	monostabilny NC	G 1/8"	12 V DC	wtyczka	12,0 mm² (Cv 0,67)
3V11006NCBG	monostabilny NC	G 1/8"	24 V DC	wtyczka	12,0 mm² (Cv 0,67)
3V11006NCBIG	monostabilny NC	G 1/8"	24 V DC	przewód	12,0 mm² (Cv 0,67)
3V11006NCEG	monostabilny NC	G 1/8"	24 V AC	wtyczka	12,0 mm² (Cv 0,67)
3V11006NCCG	monostabilny NC	G 1/8"	110 V AC	wtyczka	12,0 mm² (Cv 0,67)
3V11006NCAG	monostabilny NC	G 1/8"	220 V AC	wtyczka	12,0 mm² (Cv 0,67)
3V11006NCAIG	monostabilny NC	G 1/8"	220 V AC	przewód	12,0 mm² (Cv 0,67)
3V11006NCG-X0	monostabilny NC	G 1/8"	bez cewki	—	12,0 mm² (Cv 0,67)
3V11006NOFG	monostabilny NO	G 1/8"	12 V DC	wtyczka	12,0 mm² (Cv 0,67)
3V11006NOBG	monostabilny NO	G 1/8"	24 V DC	wtyczka	12,0 mm² (Cv 0,67)
3V11006NOEG	monostabilny NO	G 1/8"	24 V AC	wtyczka	12,0 mm² (Cv 0,67)
3V11006NOCG	monostabilny NO	G 1/8"	110 V AC	wtyczka	12,0 mm² (Cv 0,67)
3V11006NOAG	monostabilny NO	G 1/8"	220 V AC	wtyczka	12,0 mm² (Cv 0,67)
3V11006NOG-X0	monostabilny NO	G 1/8"	bez cewki	—	12,0 mm² (Cv 0,67)
3V120M5F	bistabilny	M5	12 V DC	wtyczka	5,5 mm² (Cv 0,31)
3V120M5B	bistabilny	M5	24 V DC	wtyczka	5,5 mm² (Cv 0,31)
3V120M5BI	bistabilny	M5	24 V DC	przewód	5,5 mm² (Cv 0,31)
3V120M5A	bistabilny	M5	220 V AC	wtyczka	5,5 mm² (Cv 0,31)
3V120M5-X0	bistabilny	M5	bez cewki	—	5,5 mm² (Cv 0,31)
3V12006BG	bistabilny	G 1/8"	24 V DC	wtyczka	12,0 mm² (Cv 0,67)
3V12006EG	bistabilny	G 1/8"	24 V AC	wtyczka	12,0 mm² (Cv 0,67)
3V12006AG	bistabilny	G 1/8"	220 V AC	wtyczka	12,0 mm² (Cv 0,67)
3V12006G-X0	bistabilny	G 1/8"	bez cewki	—	12,0 mm² (Cv 0,67)

Seria 3V200 — 34 indeksy

Indeks	Typ	Przyłącze	Cewka	Wykonanie	Przekrój (Cv)
3V21006NCFG	monostabilny NC	G 1/8"	12 V DC	wtyczka	14,0 mm² (Cv 0,78)
3V21006NCBG	monostabilny NC	G 1/8"	24 V DC	wtyczka	14,0 mm² (Cv 0,78)
3V21006NCEG	monostabilny NC	G 1/8"	24 V AC	wtyczka	14,0 mm² (Cv 0,78)
3V21006NCCG	monostabilny NC	G 1/8"	110 V AC	wtyczka	14,0 mm² (Cv 0,78)
3V21006NCAG	monostabilny NC	G 1/8"	220 V AC	wtyczka	14,0 mm² (Cv 0,78)
3V21006NCG-X0	monostabilny NC	G 1/8"	bez cewki	—	14,0 mm² (Cv 0,78)
3V21006NOBG	monostabilny NO	G 1/8"	24 V DC	wtyczka	14,0 mm² (Cv 0,78)
3V21006NOEG	monostabilny NO	G 1/8"	24 V AC	wtyczka	14,0 mm² (Cv 0,78)
3V21006NOCG	monostabilny NO	G 1/8"	110 V AC	wtyczka	14,0 mm² (Cv 0,78)
3V21006NOAG	monostabilny NO	G 1/8"	220 V AC	wtyczka	14,0 mm² (Cv 0,78)
3V21006NOG-X0	monostabilny NO	G 1/8"	bez cewki	—	14,0 mm² (Cv 0,78)
3V21008NCFG	monostabilny NC	G 1/4"	12 V DC	wtyczka	16,0 mm² (Cv 0,89)
3V21008NCBG	monostabilny NC	G 1/4"	24 V DC	wtyczka	16,0 mm² (Cv 0,89)
3V21008NCEG	monostabilny NC	G 1/4"	24 V AC	wtyczka	16,0 mm² (Cv 0,89)
3V21008NCCG	monostabilny NC	G 1/4"	110 V AC	wtyczka	16,0 mm² (Cv 0,89)
3V21008NCAG	monostabilny NC	G 1/4"	220 V AC	wtyczka	16,0 mm² (Cv 0,89)
3V21008NCAIG	monostabilny NC	G 1/4"	220 V AC	przewód	16,0 mm² (Cv 0,89)
3V21008NCG-X0	monostabilny NC	G 1/4"	bez cewki	—	16,0 mm² (Cv 0,89)
3V21008NOFG	monostabilny NO	G 1/4"	12 V DC	wtyczka	16,0 mm² (Cv 0,89)
3V21008NOBG	monostabilny NO	G 1/4"	24 V DC	wtyczka	16,0 mm² (Cv 0,89)
3V21008NOEG	monostabilny NO	G 1/4"	24 V AC	wtyczka	16,0 mm² (Cv 0,89)
3V21008NOCG	monostabilny NO	G 1/4"	110 V AC	wtyczka	16,0 mm² (Cv 0,89)
3V21008NOAG	monostabilny NO	G 1/4"	220 V AC	wtyczka	16,0 mm² (Cv 0,89)
3V21008NOG-X0	monostabilny NO	G 1/4"	bez cewki	—	16,0 mm² (Cv 0,89)
3V22006BG	bistabilny	G 1/8"	24 V DC	wtyczka	14,0 mm² (Cv 0,78)
3V22006EG	bistabilny	G 1/8"	24 V AC	wtyczka	14,0 mm² (Cv 0,78)
3V22006CG	bistabilny	G 1/8"	110 V AC	wtyczka	14,0 mm² (Cv 0,78)
3V22006AG	bistabilny	G 1/8"	220 V AC	wtyczka	14,0 mm² (Cv 0,78)
3V22006G-X0	bistabilny	G 1/8"	bez cewki	—	14,0 mm² (Cv 0,78)
3V22008BG	bistabilny	G 1/4"	24 V DC	wtyczka	16,0 mm² (Cv 0,89)
3V22008EG	bistabilny	G 1/4"	24 V AC	wtyczka	16,0 mm² (Cv 0,89)
3V22008CG	bistabilny	G 1/4"	110 V AC	wtyczka	16,0 mm² (Cv 0,89)
3V22008AG	bistabilny	G 1/4"	220 V AC	wtyczka	16,0 mm² (Cv 0,89)
3V22008G-X0	bistabilny	G 1/4"	bez cewki	—	16,0 mm² (Cv 0,89)

Seria 3V300 — 8 indeksów

Indeks	Typ	Przyłącze	Cewka	Wykonanie	Przekrój (Cv)
3V32008BG	bistabilny	G 1/4"	24 V DC	wtyczka	25,0 mm² (Cv 1,39)
3V32008EG	bistabilny	G 1/4"	24 V AC	wtyczka	25,0 mm² (Cv 1,39)
3V32008CG	bistabilny	G 1/4"	110 V AC	wtyczka	25,0 mm² (Cv 1,39)
3V32008AG	bistabilny	G 1/4"	220 V AC	wtyczka	25,0 mm² (Cv 1,39)
3V32008G-X0	bistabilny	G 1/4"	bez cewki	—	25,0 mm² (Cv 1,39)
3V32010BG	bistabilny	G 3/8"	24 V DC	wtyczka	30,0 mm² (Cv 1,67)
3V32010AG	bistabilny	G 3/8"	220 V AC	wtyczka	30,0 mm² (Cv 1,67)
3V32010G-X0	bistabilny	G 3/8"	bez cewki	—	30,0 mm² (Cv 1,67)

Kliknij indeks, żeby zobaczyć cenę, dostępność i pełne parametry. „Bez cewki” (X0) — sam zawór, cewkę dobierasz osobno.

Rozwiń opis

Zwiń opis

Filtry
Sortowanie

Dostępne filtry:

Pokaż więcej (9)

Pokaż mniej

Znaleziono produktów: 113

Sortuj

Elektrozawór 3/2 NO monostabilny AirTAC 3V210-08 G 1/4" 110 V AC — 3V21008NOCG

Symbol: 3V21008NOCG

Dostępność:

0 szt

Powiadom o dostępności Powiadom

166,73 PLN netto

205,08 PLN brutto

Elektrozawór 3/2 NO monostabilny AirTAC 3V210-08 G 1/4" 220 V AC — 3V21008NOAG

Symbol: 3V21008NOAG

Dostępność:

0 szt

Powiadom o dostępności Powiadom

166,73 PLN netto

205,08 PLN brutto

Elektrozawór 3/2 NO monostabilny AirTAC 3V210-08 G 1/4" bez cewki — 3V21008NOG-X0

Symbol: 3V21008NOG-X0

Dostępność:

1 szt

166,73 PLN netto

205,08 PLN brutto

Zestaw 2 elektrozaworów 3/2 NC AirTAC 3V1 M5 24 V DC na wspólnej listwie, 3V1M5B2F

Symbol: 3V1M5B2F

Dostępność:

0 szt

Powiadom o dostępności Powiadom

100,78 PLN netto

123,96 PLN brutto

Zestaw 2 elektrozaworów 3/2 NC AirTAC 3V1 M5 220 V AC na wspólnej listwie, 3V1M5A2F

Symbol: 3V1M5A2F

Dostępność:

0 szt

Powiadom o dostępności Powiadom

81,04 PLN netto

99,68 PLN brutto

Zestaw 3 elektrozaworów 3/2 NC AirTAC 3V1 M5 24 V DC na wspólnej listwie, 3V1M5B3F

Symbol: 3V1M5B3F

Dostępność:

0 szt

Powiadom o dostępności Powiadom

100,78 PLN netto

123,96 PLN brutto

Zestaw 4 elektrozaworów 3/2 NC AirTAC 3V1 M5 24 V DC na wspólnej listwie, 3V1M5B4F

Symbol: 3V1M5B4F

Dostępność:

0 szt

Powiadom o dostępności Powiadom

100,78 PLN netto

123,96 PLN brutto

Zestaw 5 elektrozaworów 3/2 NC AirTAC 3V1 M5 24 V DC na wspólnej listwie, 3V1M5B5F

Symbol: 3V1M5B5F

Dostępność:

0 szt

Powiadom o dostępności Powiadom

79,46 PLN netto

97,74 PLN brutto

Zestaw 6 elektrozaworów 3/2 NC AirTAC 3V1 M5 24 V DC na wspólnej listwie, 3V1M5B6F

Symbol: 3V1M5B6F

Dostępność:

0 szt

Powiadom o dostępności Powiadom

100,78 PLN netto

123,96 PLN brutto

Zestaw 7 elektrozaworów 3/2 NC AirTAC 3V1 M5 24 V DC na wspólnej listwie, 3V1M5B7F

Symbol: 3V1M5B7F

Dostępność:

0 szt

Powiadom o dostępności Powiadom

100,78 PLN netto

123,96 PLN brutto

Zestaw 8 elektrozaworów 3/2 NC AirTAC 3V1 M5 24 V DC na wspólnej listwie, 3V1M5B8F

Symbol: 3V1M5B8F

Dostępność:

0 szt

Powiadom o dostępności Powiadom

100,78 PLN netto

123,96 PLN brutto

Zestaw 9 elektrozaworów 3/2 NC AirTAC 3V1 M5 24 V DC na wspólnej listwie, 3V1M5B9F

Symbol: 3V1M5B9F

Dostępność:

0 szt

Powiadom o dostępności Powiadom

100,78 PLN netto

123,96 PLN brutto

Zestaw 10 elektrozaworów 3/2 NC AirTAC 3V1 M5 24 V DC na wspólnej listwie, 3V1M5B10F

Symbol: 3V1M5B10F

Dostępność:

0 szt

Powiadom o dostępności Powiadom

100,78 PLN netto

123,96 PLN brutto

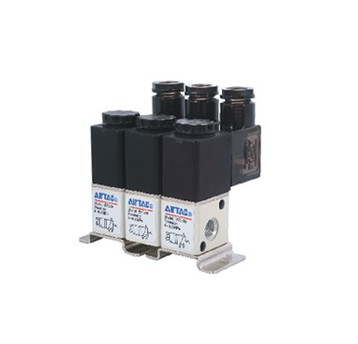

Zestaw 13 elektrozaworów 3/2 NC AirTAC 3V1 M5 24 V DC na wspólnej listwie, 3V1M5B13F

Symbol: 3V1M5B13F

Dostępność:

0 szt

Powiadom o dostępności Powiadom

100,78 PLN netto

123,96 PLN brutto

Zestaw 14 elektrozaworów 3/2 NC AirTAC 3V1 M5 24 V DC na wspólnej listwie, 3V1M5B14F

Symbol: 3V1M5B14F

Dostępność:

0 szt

Powiadom o dostępności Powiadom

100,78 PLN netto

123,96 PLN brutto

Zestaw 15 elektrozaworów 3/2 NC AirTAC 3V1 M5 24 V DC na wspólnej listwie, 3V1M5B15F

Symbol: 3V1M5B15F

Dostępność:

0 szt

Powiadom o dostępności Powiadom

95,07 PLN netto

116,94 PLN brutto

Zestaw 20 elektrozaworów 3/2 NC AirTAC 3V1 M5 24 V DC na wspólnej listwie, 3V1M5B20F

Symbol: 3V1M5B20F

Dostępność:

0 szt

Powiadom o dostępności Powiadom

100,78 PLN netto

123,96 PLN brutto

Nie ma tu tego, czego szukasz?

Pomożemy Ci znaleźć, to co potrzebujesz!

Zostaw numer, oddzwonimy!

Wyrażam zgodę na kontakt zwrotny w celu przedstawienia oferty

Jak dobrać elektrozawór 3/2

1. Stan bez prądu. NC — w spoczynku zasilanie zamknięte, wyjście odpowietrzone (siłownik jednostronny w pozycji wyjściowej). NO — w spoczynku wyjście zasilone. Bistabilny (3V120, 3V220, 3V320) — dwie cewki i pamięć położenia: po zaniku prądu zostaje tak, jak był.

2. Ciśnienie. Serie 3V100–3V300 są sterowane pilotem wewnętrznym i potrzebują min. 1,5 bar na zasilaniu. 3V1 jest sterowany bezpośrednio — działa od 0 bar, ale ma mały przelot (Ø1,2 mm).

3. Przepływ, nie tylko gwint. O prędkości odbiornika decyduje przekrój przepływowy: od 5,5 mm² (Cv 0,31) w 3V110-M5 do 30,0 mm² (Cv 1,67) w 3V310/320-10. Podajemy go w tabeli przy każdym indeksie.

4. Napięcie i podłączenie. 24 V DC to typowe wyjście sterownika PLC; 220 V AC — zasilanie z sieci. Wtyczka (terminal) albo przewód wyprowadzony z cewki (litera I w symbolu).

Filtr 40 µm przed zaworem to wymóg producenta. Zawór pracujący na nieprzefiltrowanym powietrzu zaciera się i przestaje przełączać — to najczęstsza przyczyna reklamacji elektrozaworów. Filtry i filtroreduktory: zespoły przygotowania powietrza FRL.

Jak czytać symbol (np. 4V21008BG): 4V — zawór 5/2 lub 5/3 (3V — 3/2), 2 — wielkość korpusu (seria 200), 10 — jedna cewka (20 — dwie cewki, 30C/30E/30P — 5/3 ze środkiem zamkniętym / odpowietrzonym / zasilonym), 08 — przyłącze 1/4" (M5, 06 = 1/8", 10 = 3/8", 15 = 1/2"), B — napięcie cewki (A 220 V AC, B 24 V DC, C 110 V AC, E 24 V AC, F 12 V DC), I — przewód zamiast wtyczki, G — gwint walcowy G. Końcówka -W — zewnętrzne zasilanie pilota, -X0 — zawór bez cewki. W zaworach 3/2 litery NC/NO mówią, czy bez prądu wyjście jest odpowietrzone (NC), czy zasilone (NO).

Parametry wspólne

Parametr	Wartość
Producent	AirTAC
Medium	sprężone powietrze filtrowane 40 µm (wymóg producenta)
Ciśnienie pracy	1,5–8 bar (0,15–0,8 MPa); seria 3V1 sterowana bezpośrednio: 0–8 bar
Ciśnienie próbne	12 bar (1,2 MPa)
Temperatura pracy	−20…+70 °C
Korpus	stop aluminium
Smarowanie	niewymagane (po zaolejeniu — olej ISO VG32)
Cewki	12 V DC, 24 V DC (±10%), 24 V AC, 110 V AC, 220 V AC (±15%); IP65 (DIN 40050), izolacja klasy B, czas zadziałania do 0,05 s
Wyprowadzenie elektryczne	wtyczka (terminal) lub przewód (grommet, litera I w symbolu)
Gwint przyłączy	G (walcowy) lub M5

Najczęstsze pytania

Czym różni się zawór 3/2 NC od NO?

NC (normalnie zamknięty) bez prądu odcina zasilanie i odpowietrza wyjście — powietrze płynie dopiero po podaniu napięcia na cewkę. NO (normalnie otwarty) działa odwrotnie: bez prądu wyjście jest zasilone, napięcie je odcina.

Kiedy zawór 3/2 bezpośrednio sterowany?

Gdy ciśnienie zasilania bywa niższe niż 1,5 bar albo potrzebujesz bardzo szybkich przełączeń (do 10 cykli/s). 3V1 działa od 0 bar, ale ma przelot Ø1,2 mm — do małych siłowników, chwytaków i sygnałów.

Co to jest zestaw 3V1M5…F?

Kilka zaworów 3V1 z przyłączami M5 zmontowanych na wspólnej listwie z jednym zasilaniem i ramką montażową. Liczba przed literą F to liczba zaworów (np. 3V1M5B6F = 6 zaworów, cewki 24 V DC). Jeden zawór zajmuje 23 mm szerokości.

Czy elektrozawór 3/2 wysteruje siłownik dwustronnego działania?

Nie — siłownik dwustronny potrzebuje zasilania na przemian dwóch komór. Do tego służy zawór 5/2 (albo 5/3, jeśli siłownik ma się zatrzymywać w środku skoku).

Czy filtr przed zaworem jest konieczny?

Tak — producent wymaga powietrza filtrowanego wkładem 40 µm. Zanieczyszczenia to najczęstsza przyczyna, dla której zawór przestaje przełączać.

Źródło parametrów: karty katalogowe AirTAC serii 3V1, 3V100, 3V200, 3V300, 4V100, 4V200, 4V300, 4V400 (Specification, Coil specification, Ordering code), odczyt 14.10.2026. Dla 4V300 z przyłączem 1/4" oraz 4V330E/P z przyłączem 3/8" producent nie podaje przekroju — w tabelach „—”.

Rozwiń opis

Zwiń opis
