Pascal Services Sp. z o.o. - Szybkozłącza CEJN eSafe 320 DN 7,6

Szybkozłącza CEJN eSafe 320 — DN 7,6, gniazda i króćce

Szybkozłącza CEJN eSafe serii 320 to złącza do sprężonego powietrza z dwustopniowym rozłączaniem: pierwszy ruch tulei odpowietrza wąż, dopiero drugi zwalnia wtyk. Dzięki temu przy odpinaniu narzędzia wąż nie odskakuje i nie strzela — a to najczęstsza przyczyna wypadków przy sprężonym powietrzu w warsztacie.

Seria 320 pracuje w standardzie CEJN Original / Eurostandard 7,6 mm. Nominalna średnica przepływu DN 7,6 mm daje 2250 l/min, czyli zapas dla kluczy udarowych i szlifierek, przy których mniejsze złącza odbierają moc narzędziu.

Szybkozłącza (gniazda) — 31 indeksów, część żeńska montowana na instalacji lub na końcu węża.
Króćce (wtyki) — 31 indeksów, część męska montowana na narzędziu lub na końcu węża.

Gniazdo i króciec dobiera się parami w tym samym standardzie. Wtyk z innego standardu bywa łudząco podobny, ale nie wejdzie albo nie uszczelni.

Warianty dostępne w Pascalu — 62 indeksów

Indeks	Element	Seria	Przyłącze	Materiał
10 320 2455	gniazdo	eSafe 320	gwint zewnętrzny NPT 1/2	stal
10 320 2452	gniazdo	eSafe 320	gwint zewnętrzny NPT 1/4	stal
10 320 2454	gniazdo	eSafe 320	gwint zewnętrzny NPT 3/8	stal
10 320 2155	gniazdo	eSafe 320	gwint zewnętrzny R 1/2	stal
10 320 2152	gniazdo	eSafe 320	gwint zewnętrzny R 1/4	stal
10 320 2154	gniazdo	eSafe 320	gwint zewnętrzny R 3/8	stal
10 320 2205	gniazdo	eSafe 320	gwint wewnętrzny G 1/2	stal
10 320 2202	gniazdo	eSafe 320	gwint wewnętrzny G 1/4	stal
10 320 2204	gniazdo	eSafe 320	gwint wewnętrzny G 3/8	stal
10 320 2244	gniazdo	eSafe 320	gwint wewnętrzny G 3/8	stal
10 320 2405	gniazdo	eSafe 320	gwint wewnętrzny NPT 1/2	stal
10 320 2402	gniazdo	eSafe 320	gwint wewnętrzny NPT 1/4	stal
10 320 2404	gniazdo	eSafe 320	gwint wewnętrzny NPT 3/8	stal
10 320 2004	gniazdo	eSafe 320	tuleja do węża Ø 10 mm	stal
10 320 2005	gniazdo	eSafe 320	tuleja do węża Ø 13 mm	stal
10 320 2002	gniazdo	eSafe 320	tuleja do węża Ø 6,3 mm	stal
10 320 2003	gniazdo	eSafe 320	tuleja do węża Ø 8 mm	stal
10 320 2009	gniazdo	eSafe 320	tuleja do węża Ø 9 mm	stal
10 320 2066	gniazdo	eSafe 320	przyłącze do węża 11×16 mm z nakrętką (Stream-Line)	stal
10 320 2085	gniazdo	eSafe 320	przyłącze do węża 11×16 mm z nakrętką (Stream-Line)	stal
10 320 2096	gniazdo	eSafe 320	przyłącze do węża 11×16 mm z nakrętką (Stream-Line)	stal
10 320 2068	gniazdo	eSafe 320	przyłącze do węża 13×18 mm z nakrętką (Stream-Line)	stal
10 320 2088	gniazdo	eSafe 320	przyłącze do węża 13×18 mm z nakrętką (Stream-Line)	stal
10 320 2058	gniazdo	eSafe 320	przyłącze do węża 5×8 mm z nakrętką (Stream-Line)	stal
10 320 2060	gniazdo	eSafe 320	przyłącze do węża 6,5×10 mm z nakrętką (Stream-Line)	stal
10 320 2090	gniazdo	eSafe 320	przyłącze do węża 6,5×10 mm z nakrętką (Stream-Line)	stal
10 320 2062	gniazdo	eSafe 320	przyłącze do węża 8×12 mm z nakrętką (Stream-Line)	stal
10 320 2082	gniazdo	eSafe 320	przyłącze do węża 8×12 mm z nakrętką (Stream-Line)	stal
10 320 2092	gniazdo	eSafe 320	przyłącze do węża 8×12 mm z nakrętką (Stream-Line)	stal
10 320 2063	gniazdo	eSafe 320	przyłącze do węża 9,5×13,5 mm z nakrętką (Stream-Line)	stal
10 320 2083	gniazdo	eSafe 320	przyłącze do węża 9,5×13,5 mm z nakrętką (Stream-Line)	stal
10 320 5265	króciec (wtyczka)	eSafe 320	gwint zewnętrzny G 1/2	stal
10 320 5263	króciec (wtyczka)	eSafe 320	gwint zewnętrzny G 1/4	stal
10 320 5264	króciec (wtyczka)	eSafe 320	gwint zewnętrzny G 3/8	stal
10 320 5455	króciec (wtyczka)	eSafe 320	gwint zewnętrzny NPT 1/2	stal
10 320 5452	króciec (wtyczka)	eSafe 320	gwint zewnętrzny NPT 1/4	stal
10 320 5451	króciec (wtyczka)	eSafe 320	gwint zewnętrzny NPT 1/8	stal
10 320 5454	króciec (wtyczka)	eSafe 320	gwint zewnętrzny NPT 3/8	stal
10 320 5155	króciec (wtyczka)	eSafe 320	gwint zewnętrzny R 1/2	stal
10 320 5152	króciec (wtyczka)	eSafe 320	gwint zewnętrzny R 1/4	stal
10 320 5151	króciec (wtyczka)	eSafe 320	gwint zewnętrzny R 1/8	stal
10 320 5154	króciec (wtyczka)	eSafe 320	gwint zewnętrzny R 3/8	stal
10 320 5205	króciec (wtyczka)	eSafe 320	gwint wewnętrzny G 1/2	stal
10 320 5202	króciec (wtyczka)	eSafe 320	gwint wewnętrzny G 1/4	stal
10 320 5201	króciec (wtyczka)	eSafe 320	gwint wewnętrzny G 1/8	stal
10 320 5204	króciec (wtyczka)	eSafe 320	gwint wewnętrzny G 3/8	stal
10 320 5405	króciec (wtyczka)	eSafe 320	gwint wewnętrzny NPT 1/2	stal
10 320 5402	króciec (wtyczka)	eSafe 320	gwint wewnętrzny NPT 1/4	stal
10 320 5401	króciec (wtyczka)	eSafe 320	gwint wewnętrzny NPT 1/8	stal
10 320 5404	króciec (wtyczka)	eSafe 320	gwint wewnętrzny NPT 3/8	stal
10 320 5004	króciec (wtyczka)	eSafe 320	tuleja do węża Ø 10 mm	stal
10 320 5005	króciec (wtyczka)	eSafe 320	tuleja do węża Ø 13 mm	stal
10 320 5001	króciec (wtyczka)	eSafe 320	tuleja do węża Ø 5 mm	stal
10 320 5002	króciec (wtyczka)	eSafe 320	tuleja do węża Ø 6,3 mm	stal
10 320 5003	króciec (wtyczka)	eSafe 320	tuleja do węża Ø 8 mm	stal
10 320 5009	króciec (wtyczka)	eSafe 320	tuleja do węża Ø 9 mm	stal
10 320 5066	króciec (wtyczka)	eSafe 320	przyłącze do węża 11×16 mm z nakrętką (Stream-Line)	stal
10 320 5068	króciec (wtyczka)	eSafe 320	przyłącze do węża 13×18 mm z nakrętką (Stream-Line)	stal
10 320 5058	króciec (wtyczka)	eSafe 320	przyłącze do węża 5×8 mm z nakrętką (Stream-Line)	stal
10 320 5060	króciec (wtyczka)	eSafe 320	przyłącze do węża 6,5×10 mm z nakrętką (Stream-Line)	stal
10 320 5062	króciec (wtyczka)	eSafe 320	przyłącze do węża 8×12 mm z nakrętką (Stream-Line)	stal
10 320 5063	króciec (wtyczka)	eSafe 320	przyłącze do węża 9,5×13,5 mm z nakrętką (Stream-Line)	stal

Kliknij indeks, żeby zobaczyć cenę, dostępność i pełne parametry wariantu.

Rozwiń opis

Zwiń opis

Filtry
Sortowanie

Dostępne filtry:

Pokaż więcej (4)

Pokaż mniej

Znaleziono produktów: 64

Sortuj

Króciec szybkozłącza CEJN 320 DN7,6, gwint zewnętrzny NPT 1/2, 103205455

Symbol: 10 320 5455

Dostępność:

0 szt

Powiadom o dostępności Powiadom

cena do ustalenia

Króciec szybkozłącza CEJN 320 DN7,6, gwint zewnętrzny NPT 1/4, 103205452

Symbol: 10 320 5452

Dostępność:

0 szt

Powiadom o dostępności Powiadom

cena do ustalenia

Króciec szybkozłącza CEJN 320 DN7,6, gwint zewnętrzny NPT 1/8, 103205451

Symbol: 10 320 5451

Dostępność:

0 szt

Powiadom o dostępności Powiadom

cena do ustalenia

Króciec szybkozłącza CEJN 320 DN7,6, gwint zewnętrzny NPT 3/8, 103205454

Symbol: 10 320 5454

Dostępność:

0 szt

Powiadom o dostępności Powiadom

cena do ustalenia

Króciec szybkozłącza CEJN 320 DN7,6, gwint zewnętrzny R 1/2, 103205155

Symbol: 10 320 5155

Dostępność:

0 szt

Powiadom o dostępności Powiadom

28,95 PLN netto

35,61 PLN brutto

Króciec szybkozłącza CEJN 320 DN7,6, gwint zewnętrzny R 1/4, 103205152

Symbol: 10 320 5152

Dostępność:

0 szt

Powiadom o dostępności Powiadom

16,55 PLN netto

20,36 PLN brutto

Króciec szybkozłącza CEJN 320 DN7,6, gwint zewnętrzny R 1/8, 103205151

Symbol: 10 320 5151

Dostępność:

0 szt

Powiadom o dostępności Powiadom

17,52 PLN netto

21,55 PLN brutto

Króciec szybkozłącza CEJN 320 DN7,6, gwint zewnętrzny R 3/8, 103205154

Symbol: 10 320 5154

Dostępność:

0 szt

Powiadom o dostępności Powiadom

18,25 PLN netto

22,45 PLN brutto

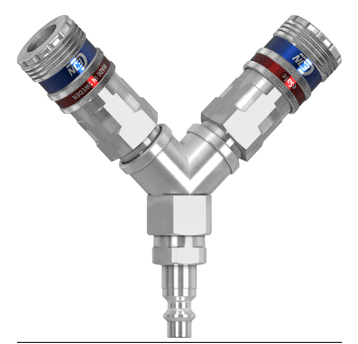

Kształtka Y z szybkozłączami CEJN eSafe 320 DN7,6, mosiądz, 103209200

Symbol: 10 320 9200

Dostępność:

0 szt

Powiadom o dostępności Powiadom

cena do ustalenia

Szybkozłącze bezpieczne CEJN eSafe 320 DN7,6, do węża 5×8 mm Stream-Line, 103202058

Symbol: 10 320 2058

Dostępność:

0 szt

Powiadom o dostępności Powiadom

112,91 PLN netto

138,88 PLN brutto

Szybkozłącze bezpieczne CEJN eSafe 320 DN7,6, do węża 6,5×10 mm Stream-Line, 103202060

Symbol: 10 320 2060

Dostępność:

0 szt

Powiadom o dostępności Powiadom

112,91 PLN netto

138,88 PLN brutto

Szybkozłącze bezpieczne CEJN eSafe 320 DN7,6, do węża 8×12 mm Stream-Line, 103202062

Symbol: 10 320 2062

Dostępność:

0 szt

Powiadom o dostępności Powiadom

112,91 PLN netto

138,88 PLN brutto

Szybkozłącze bezpieczne CEJN eSafe 320 DN7,6, do węża 9,5×13,5 mm Stream-Line, 103202063

Symbol: 10 320 2063

Dostępność:

0 szt

Powiadom o dostępności Powiadom

115,34 PLN netto

141,87 PLN brutto

Szybkozłącze bezpieczne CEJN eSafe 320 DN7,6, do węża 11×16 mm Stream-Line, 103202066

Symbol: 10 320 2066

Dostępność:

2 szt

122,89 PLN netto

151,15 PLN brutto

Szybkozłącze bezpieczne CEJN eSafe 320 DN7,6, do węża 13×18 mm Stream-Line, 103202068

Symbol: 10 320 2068

Dostępność:

0 szt

Powiadom o dostępności Powiadom

142,84 PLN netto

175,69 PLN brutto

Szybkozłącze bezpieczne CEJN eSafe 320 DN7,6, do węża Ø 6,3 mm, 103202002

Symbol: 10 320 2002

Dostępność:

0 szt

Powiadom o dostępności Powiadom

97,82 PLN netto

120,32 PLN brutto

Szybkozłącze bezpieczne CEJN eSafe 320 DN7,6, do węża Ø 8 mm, 103202003

Symbol: 10 320 2003

Dostępność:

2 szt

97,82 PLN netto

120,32 PLN brutto

Szybkozłącze bezpieczne CEJN eSafe 320 DN7,6, do węża Ø 9 mm, 103202009

Symbol: 10 320 2009

Dostępność:

2 szt

100,98 PLN netto

124,21 PLN brutto

Szybkozłącze bezpieczne CEJN eSafe 320 DN7,6, do węża Ø 10 mm, 103202004

Symbol: 10 320 2004

Dostępność:

1 szt

97,82 PLN netto

120,32 PLN brutto

Szybkozłącze bezpieczne CEJN eSafe 320 DN7,6, do węża Ø 13 mm, 103202005

Symbol: 10 320 2005

Dostępność:

0 szt

Powiadom o dostępności Powiadom

100,98 PLN netto

124,21 PLN brutto

Szybkozłącze bezpieczne CEJN eSafe 320 DN7,6, gwint wewnętrzny G 1/2, 103202205

Symbol: 10 320 2205

Dostępność:

2 szt

100,98 PLN netto

124,21 PLN brutto

Szybkozłącze bezpieczne CEJN eSafe 320 DN7,6, gwint wewnętrzny G 1/4, 103202202

Symbol: 10 320 2202

Dostępność:

7 szt

97,82 PLN netto

120,32 PLN brutto

Szybkozłącze bezpieczne CEJN eSafe 320 DN7,6, gwint wewnętrzny G 3/8, 103202204

Symbol: 10 320 2204

Dostępność:

6 szt

97,82 PLN netto

120,32 PLN brutto

Szybkozłącze bezpieczne CEJN eSafe 320 DN7,6, gwint wewnętrzny NPT 1/2, 103202405

Symbol: 10 320 2405

Dostępność:

0 szt

Powiadom o dostępności Powiadom

cena do ustalenia

Jak dobrać

Trzy rzeczy, po kolei. Po pierwsze standard — gniazdo i wtyk muszą być w tym samym. Seria 320 to CEJN Original / Eurostandard 7,6 mm; wtyk z innego standardu o zbliżonej średnicy albo nie wejdzie, albo wejdzie i nie uszczelni. Jeśli dokładasz do istniejącej instalacji i nie wiesz, co tam jest — wyślij zdjęcie wtyku, rozpoznamy.

Po drugie strona połączenia. Gniazdo zostaje na instalacji albo na wężu, wtyk idzie na narzędzie. Przy odpinaniu powietrze zostaje po stronie gniazda, więc to ono decyduje o bezpieczeństwie — i dlatego funkcja eSafe jest w gnieździe, nie we wtyku.

Po trzecie przyłącze. Albo gwint w gnieździe urządzenia, albo średnica węża. Przy wężu liczy się średnica zewnętrzna, a w wariantach Stream-Line obie: wewnętrzna i zewnętrzna.

Do kompletu potrzebny jest jeszcze przewód — mamy je w kategorii Węże i przewody.

Parametry wspólne serii 320

Producent · seria	CEJN · eSafe 320
Standard króćca	CEJN Original / Eurostandard 7,6 mm
Nominalna średnica przepływu	7,6 mm
Przepływ powietrza	2250 l/min
Ciśnienie maks.	16 bar
Min. ciśnienie rozrywania	140 bar
Siła połączenia	102 N
Temperatura pracy	od −20 °C do +100 °C
Materiał	stal
Medium	sprężone powietrze

Montaż

Złączki gwintowane dokręcaj kluczem za sześciokąt na korpusie, nigdy za tuleję zwalniającą — tuleja jest elementem ruchomym mechanizmu. Gwint R (stożkowy, ISO 7) uszczelnia stykiem zwojów, więc wymaga taśmy PTFE albo pasty. Gwint G (walcowy, ISO 228) nie uszczelnia zwojami — potrzebna jest uszczelka czołowa.

Przy wariantach na wąż tnij przewód prostopadle i bez zadziorów. Ukośne czoło jest częstszą przyczyną nieszczelności niż samo złącze.

Najczęstsze pytania

Czym eSafe różni się od zwykłego szybkozłącza?
Rozłączaniem. Zwykłe zwalnia wtyk od razu i sprężone powietrze wypycha wąż. eSafe najpierw odpowietrza wąż, dopiero potem puszcza wtyk — nie ma odrzutu ani huku.

Czy wtyk z mojego starego szybkozłącza wejdzie w serię 320?
Tylko jeśli jest w standardzie CEJN Original / Eurostandard 7,6 mm. Wtyki innych standardów bywają podobne, ale nie są zamienne.

Ile powietrza przepuszcza to złącze?
2250 l/min przy DN 7,6 mm. To wartość dla całej serii 320, niezależna od rodzaju przyłącza.

Do jakiego ciśnienia?
Maksymalne ciśnienie pracy 16 bar, minimalne ciśnienie rozrywania 140 bar. Zakres temperatur od −20 °C do +100 °C.

Źródło parametrów: karty artykułów CEJN, cejn.com (odczyt 14.09.2026).
