Szybkozłącze Rectus 1625 DN 7,8, gwint zewnętrzny R 1/4, 1625KAAK13SPN

Name: Szybkozłącze Rectus 1625 DN 7,8, gwint zewnętrzny R 1/4, 1625KAAK13SPN
SKU: 1625KAAK13SPN
Price: 102.77 PLN

Powrót

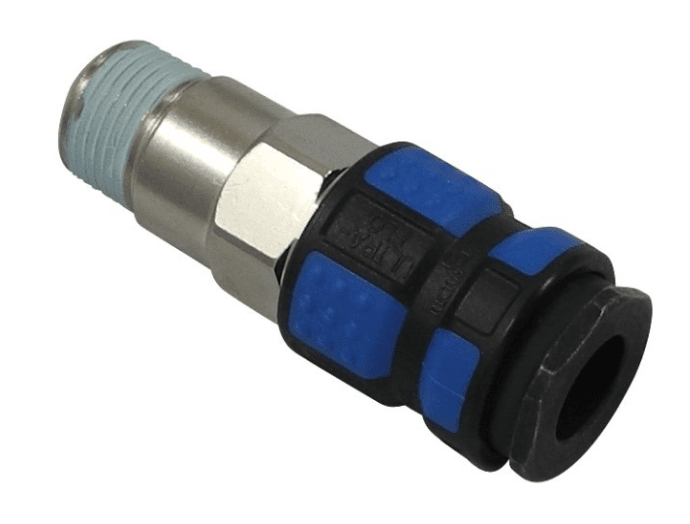

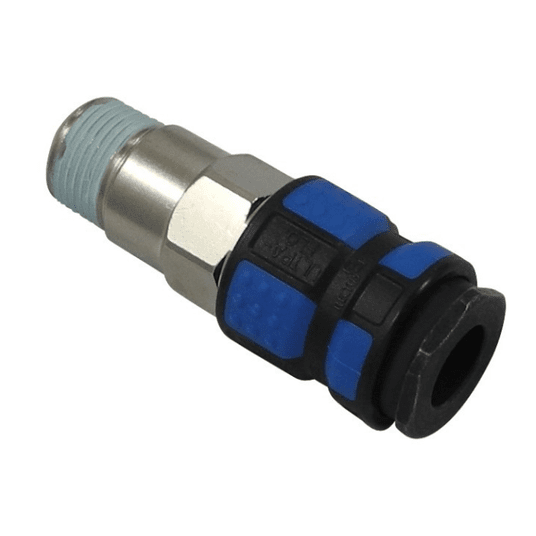

Szybkozłącze Rectus 1625 DN 7,8, gwint zewnętrzny R 1/4, 1625KAAK13SPN -zdjęcie numer 1

Szybkozłącze Rectus 1625 DN 7,8, gwint zewnętrzny R 1/4, 1625KAAK13SPN -zdjęcie numer 2

Gniazdo Rectus 1625, profil EURO 7,2–7,8 (DN 7,8), gwint zewnętrzny R 1/4. Maks. 35 bar, przepływ 2 020 l/min przy 6 bar.

Symbol:: 1625KAAK13SPN
Kod EAN:: 2000000000305
Dostępność:: Dostępność:
36 szt

Cena netto:: 83,55 PLN netto
Cena brutto:: 102,77 PLN brutto
Stawka VAT:: 23%

Zapytaj o produkt Zwiń formularz zapytania

Wyślij pytanie dotyczące produktu

Opis produktu Specyfikacja Pliki do pobrania Produkty powiązane

Opis produktu

W skrócie: Rectus 1625, gniazdo, profil EURO 7,2–7,8 (DN 7,8), gwint zewnętrzny R 1/4, maks. 35 bar, przepływ 2 020 l/min, −20…+40 °C.

Gniazdo szybkozłącza Rectus 1625 to część złącza, która zostaje na wężu albo na instalacji — do niej wpinasz wtyczkę narzędzia. Profil EURO 7,2–7,8 (DN 7,8), przyłącze: gwint zewnętrzny R 1/4. Wybierz je, gdy narzędzie w profilu EURO pobiera dużo powietrza i każdy dziesiąty bara spadku ma znaczenie.

Jak działa

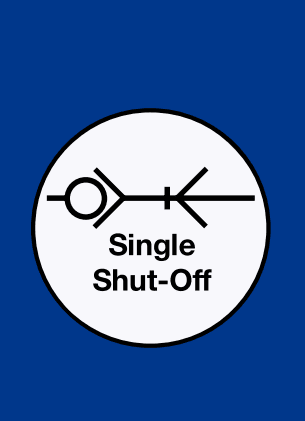

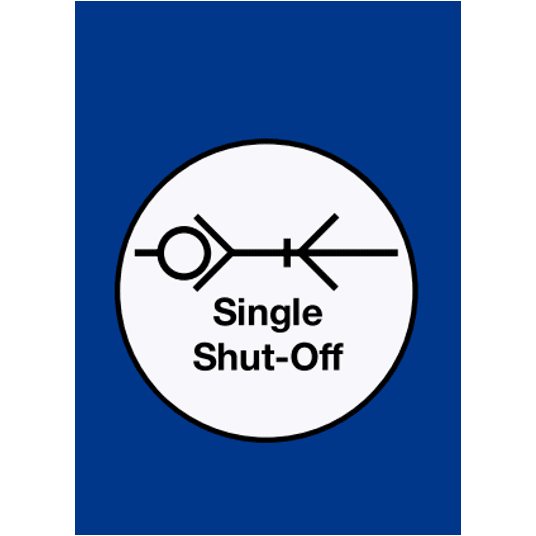

Gniazdo jest jednostronnie odcinające: po wyjęciu wtyczki zawór w gnieździe zamyka przepływ, a instalacja zostaje pod ciśnieniem. Połączenie obsługuje się jedną ręką — wciskasz wtyczkę, tuleja rygluje ją sama. Przepływ 2 020 l/min przy 6 bar i spadku 0,5 bar; siła łączenia 30 N przy 0 bar, 75 N przy 6 bar (dane Rectus).

Zastosowania

Producent kieruje serię do odbiorników o poborze powietrza powyżej przeciętnego — opływowy zawór Ultra-Flo daje niski spadek ciśnienia, więc narzędzie dostaje więcej ciśnienia. Gwint zewnętrzny wkręcasz w odbiornik, reduktor, rozdzielacz albo przyłącze instalacji. Medium: sprężone powietrze, inne gazy obojętne.

Na co zwrócić uwagę przy doborze

Profil. Gniazdo i wtyczka muszą mieć ten sam profil. Zgodność wg producenta: Rectus 25, 26, 1600, CEJN 320, JWL 520 i 530.
Gwint stożkowy R uszczelnia się w gwincie — taśmą PTFE albo klejem do gwintów.
Ciśnienie. Maks. 35 bar (współczynnik bezpieczeństwa 4:1). Instalacja warsztatowa pracuje zwykle na 6–8 bar.

Parametry techniczne

Producent	Rectus (RQS)
Seria	1625
Element	gniazdo
Profil wtyczki	EURO 7,2–7,8
Średnica nominalna DN	7,8 mm
Przyłącze	gwint zewnętrzny R 1/4
Przepływ (6 bar, spadek 0,5 bar)	2 020 l/min
Ciśnienie robocze maks.	35 bar (współczynnik bezpieczeństwa 4:1)
Temperatura pracy	−20…+40 °C (uszczelnienia NBR)
Medium	sprężone powietrze, inne gazy obojętne
Siła łączenia	30 N przy 0 bar, 75 N przy 6 bar
Symbol	1625KAAK13SPN

W zestawie

1 szt. — gniazdo 1625KAAK13SPN. Bez wtyczki i bez taśmy lub uszczelki do gwintu: dobierasz je osobno (pasujące poniżej).

Pasujące wtyczki

Najczęstsze pytania

Czy to gniazdo pasuje do moich złączy?

Pasuje do złączy w profilu EURO 7,2–7,8. Producent podaje zgodność z: Rectus 25, 26, 1600, CEJN 320, JWL 520 i 530. Jeśli nie znasz profilu, wyślij nam zdjęcie wtyczki obok linijki.

Jakie ciśnienie wytrzymuje?

Maksymalne ciśnienie robocze to 35 bar (współczynnik bezpieczeństwa 4:1). Temperatura pracy: −20…+40 °C (uszczelnienia NBR).

Czy przepływ wystarczy do mojego narzędzia?

Producent podaje 2 020 l/min przy ciśnieniu 6 bar i spadku ciśnienia 0,5 bar. Porównaj to z poborem powietrza narzędzia z jego tabliczki albo instrukcji; przy większym poborze wybierz profil DN 10.
