W skrócie: Rectus 25, wtyczka, profil EURO 7,2–7,8 (DN 7,8), gwint wewnętrzny G 3/8, maks. 35 bar, przepływ 1 800 l/min, −20…+100 °C.

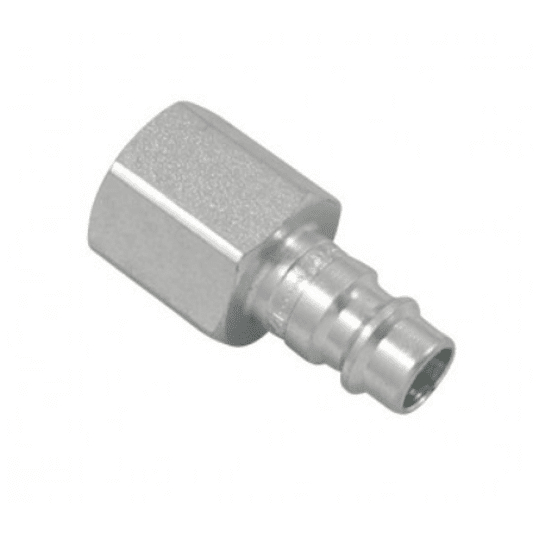

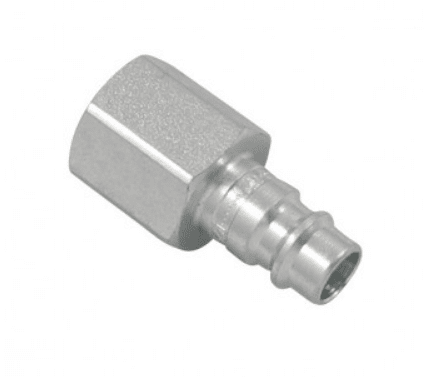

Wtyczka Rectus 25 to część złącza montowana na narzędziu albo na końcu węża — wpinasz ją w gniazdo o tym samym profilu. Profil EURO 7,2–7,8 (DN 7,8), przyłącze: gwint wewnętrzny G 3/8. Wybierz je, gdy potrzebujesz profilu EURO z większym przepływem niż w serii 26 i solidniejszej tulei.
Jak działa
Wtyczka nie ma zaworu — w układzie jednostronnie odcinającym przepływ po rozłączeniu zamyka gniazdo. Przepływ pary gniazdo–wtyczka: 1 800 l/min przy 6 bar i spadku 0,5 bar (dane Rectus dla serii).
Zastosowania
Solidna konstrukcja zaworu i stalowa tuleja ryglująca są przewidziane do pracy w trudnych warunkach — w warsztatach, na halach produkcyjnych i przy częstym przepinaniu narzędzi. Gwint wewnętrzny nakręcasz na króciec narzędzia, złączkę albo nypel instalacji. Medium: sprężone powietrze, inne gazy obojętne, woda.
Na co zwrócić uwagę przy doborze
- Profil. Gniazdo i wtyczka muszą mieć ten sam profil. Zgodność wg producenta: Rectus 26, 1600, 1625, CEJN 320, JWL 520 i 530.
- Gwint walcowy G uszczelnia się na czole — podkładką albo uszczelką, nie taśmą w gwincie.
- Ciśnienie. Maks. 35 bar (współczynnik bezpieczeństwa 4:1). Instalacja warsztatowa pracuje zwykle na 6–8 bar.
Parametry techniczne
| Producent | Rectus (RQS) |
|---|
| Seria | 25 |
|---|
| Element | wtyczka |
|---|
| Profil wtyczki | EURO 7,2–7,8 |
|---|
| Średnica nominalna DN | 7,8 mm |
|---|
| Przyłącze | gwint wewnętrzny G 3/8 |
|---|
| Przepływ (6 bar, spadek 0,5 bar) | 1 800 l/min |
|---|
| Ciśnienie robocze maks. | 35 bar (współczynnik bezpieczeństwa 4:1) |
|---|
| Temperatura pracy | −20…+100 °C (uszczelnienia NBR) |
|---|
| Medium | sprężone powietrze, inne gazy obojętne, woda |
|---|
| Materiał | stal hartowana, ocynkowana |
|---|
| Symbol | 25SFIW17SXZ |
|---|
Wymiary
SW (klucz) = 19 mm, L = 39,5 mm, L1 = 12 mm. Oznaczenia liter jak na rysunku w karcie produktu Rectus serii 25 (PDF).
W zestawie
1 szt. — wtyczka 25SFIW17SXZ. Bez gniazda i bez taśmy lub uszczelki do gwintu: dobierasz je osobno (pasujące poniżej).
Pasujące gniazda
- Szybkozłącze Rectus 25 DN 7,8, gwint wewnętrzny G 3/8, mosiądz niklowany 25KAIW17MPN
- Szybkozłącze Rectus 25 DN 7,8, gwint wewnętrzny M18x1,5, mosiądz niklowany 25KAIM18MPN
- Szybkozłącze Rectus 25 DN 7,8, gwint wewnętrzny G 1/4, mosiądz niklowany 25KAIW13MPN
- Szybkozłącze Rectus 25 DN 7,8, gwint wewnętrzny G 1/2, mosiądz niklowany 25KAIW21MPN
Najczęstsze pytania
Czy ta wtyczka pasuje do moich złączy?
Pasuje do złączy w profilu EURO 7,2–7,8. Producent podaje zgodność z: Rectus 26, 1600, 1625, CEJN 320, JWL 520 i 530. Jeśli nie znasz profilu, wyślij nam zdjęcie wtyczki obok linijki.
Jakie ciśnienie wytrzymuje?
Maksymalne ciśnienie robocze to 35 bar (współczynnik bezpieczeństwa 4:1). Temperatura pracy: −20…+100 °C (uszczelnienia NBR).
Czy przepływ wystarczy do mojego narzędzia?
Producent podaje 1 800 l/min przy ciśnieniu 6 bar i spadku ciśnienia 0,5 bar. Porównaj to z poborem powietrza narzędzia z jego tabliczki albo instrukcji; przy większym poborze wybierz profil DN 10.
Czy wtyczka zamyka przepływ po rozłączeniu?
Nie, wtyczka nie ma zaworu. Przepływ zamyka gniazdo — po stronie narzędzia powietrze uchodzi przy rozłączeniu.
Czym uszczelnić gwint?
Gwint walcowy G — podkładką albo uszczelką na czole. Gwint stożkowy R i NPT — taśmą PTFE albo klejem do gwintów. Gwint metryczny — uszczelką.
Pliki do pobrania
Pozostałe wykonania
Wszystkie przyłącza tej serii: Rectus 25, 1600, 1625 – DN 7,8. Inne profile i porównanie przepływów: Szybkozłącza pneumatyczne.
Źródło danych: rectus.pl — strona serii 25KA i karta produktu KP, stan na 02.10.2026.
