W skrócie: Rectus 1625, gniazdo, profil EURO 7,2–7,8 (DN 7,8), gwint wewnętrzny G 1/4, maks. 35 bar, przepływ 2 020 l/min, −20…+40 °C.

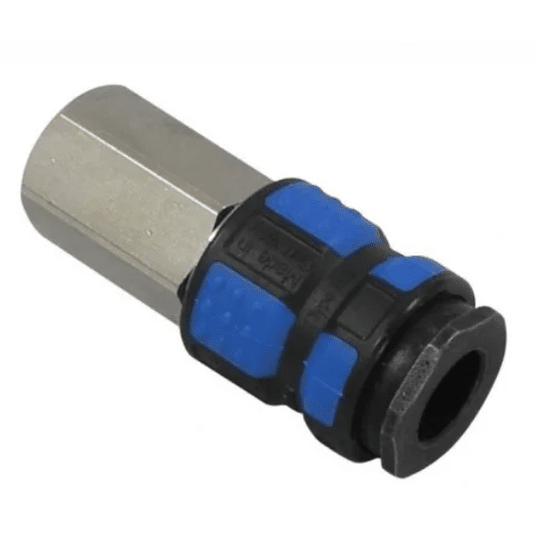

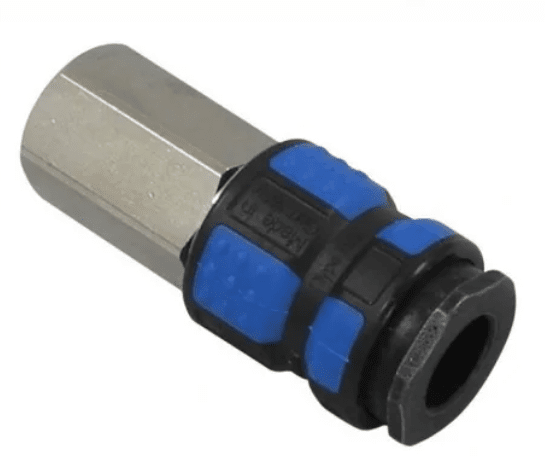

Gniazdo szybkozłącza Rectus 1625 to część złącza, która zostaje na wężu albo na instalacji — do niej wpinasz wtyczkę narzędzia. Profil EURO 7,2–7,8 (DN 7,8), przyłącze: gwint wewnętrzny G 1/4. Wybierz je, gdy narzędzie w profilu EURO pobiera dużo powietrza i każdy dziesiąty bara spadku ma znaczenie.
Jak działa

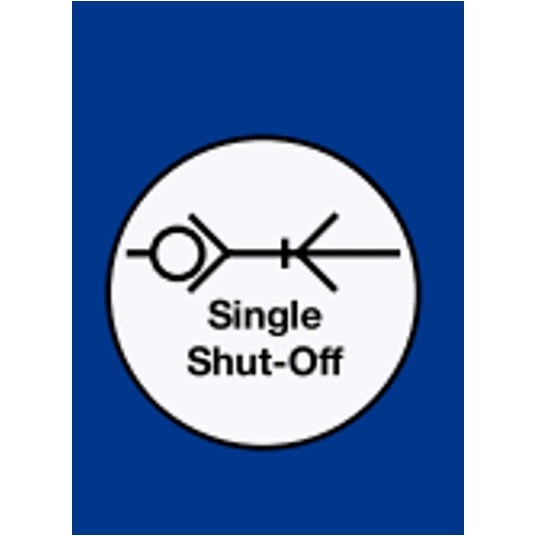

Gniazdo jest jednostronnie odcinające: po wyjęciu wtyczki zawór w gnieździe zamyka przepływ, a instalacja zostaje pod ciśnieniem. Połączenie obsługuje się jedną ręką — wciskasz wtyczkę, tuleja rygluje ją sama. Przepływ 2 020 l/min przy 6 bar i spadku 0,5 bar; siła łączenia 30 N przy 0 bar, 75 N przy 6 bar (dane Rectus).
Zastosowania
Producent kieruje serię do odbiorników o poborze powietrza powyżej przeciętnego — opływowy zawór Ultra-Flo daje niski spadek ciśnienia, więc narzędzie dostaje więcej ciśnienia. Gwint wewnętrzny nakręcasz na króciec narzędzia, złączkę albo nypel instalacji. Medium: sprężone powietrze, inne gazy obojętne.
Na co zwrócić uwagę przy doborze
- Profil. Gniazdo i wtyczka muszą mieć ten sam profil. Zgodność wg producenta: Rectus 25, 26, 1600, CEJN 320, JWL 520 i 530.
- Gwint walcowy G uszczelnia się na czole — podkładką albo uszczelką, nie taśmą w gwincie.
- Ciśnienie. Maks. 35 bar (współczynnik bezpieczeństwa 4:1). Instalacja warsztatowa pracuje zwykle na 6–8 bar.
Parametry techniczne
| Producent | Rectus (RQS) |
|---|
| Seria | 1625 |
|---|
| Element | gniazdo |
|---|
| Profil wtyczki | EURO 7,2–7,8 |
|---|
| Średnica nominalna DN | 7,8 mm |
|---|
| Przyłącze | gwint wewnętrzny G 1/4 |
|---|
| Przepływ (6 bar, spadek 0,5 bar) | 2 020 l/min |
|---|
| Ciśnienie robocze maks. | 35 bar (współczynnik bezpieczeństwa 4:1) |
|---|
| Temperatura pracy | −20…+40 °C (uszczelnienia NBR) |
|---|
| Medium | sprężone powietrze, inne gazy obojętne |
|---|
| Siła łączenia | 30 N przy 0 bar, 75 N przy 6 bar |
|---|
| Symbol | 1625KAIW13SPN |
|---|
W zestawie
1 szt. — gniazdo 1625KAIW13SPN. Bez wtyczki i bez taśmy lub uszczelki do gwintu: dobierasz je osobno (pasujące poniżej).
Pasujące wtyczki
- Wtyczka przegubowa Rectus 25FA DN 7,2, gwint wewnętrzny G 1/4, stal niklowana 25FAIW13SPN
- Wtyczka szybkozłącza Rectus 25 DN 7,8, gwint wewnętrzny G 1/4, stal ocynkowana 25SFIW13SXZ
- Wtyczka szybkozłącza Rectus 26 DN 7,2, gwint wewnętrzny G 1/4, mosiądz 26SFIW13MXX
- Wtyczka szybkozłącza Rectus 26 DN 7,2, gwint zewnętrzny G 1/4, mosiądz 26SFAW13MXX
Najczęstsze pytania
Czy to gniazdo pasuje do moich złączy?
Pasuje do złączy w profilu EURO 7,2–7,8. Producent podaje zgodność z: Rectus 25, 26, 1600, CEJN 320, JWL 520 i 530. Jeśli nie znasz profilu, wyślij nam zdjęcie wtyczki obok linijki.
Jakie ciśnienie wytrzymuje?
Maksymalne ciśnienie robocze to 35 bar (współczynnik bezpieczeństwa 4:1). Temperatura pracy: −20…+40 °C (uszczelnienia NBR).
Czy przepływ wystarczy do mojego narzędzia?
Producent podaje 2 020 l/min przy ciśnieniu 6 bar i spadku ciśnienia 0,5 bar. Porównaj to z poborem powietrza narzędzia z jego tabliczki albo instrukcji; przy większym poborze wybierz profil DN 10.
Czym uszczelnić gwint?
Gwint walcowy G — podkładką albo uszczelką na czole. Gwint stożkowy R i NPT — taśmą PTFE albo klejem do gwintów. Gwint metryczny — uszczelką.
Pliki do pobrania
Pozostałe wykonania
Wszystkie przyłącza tej serii: Rectus 25, 1600, 1625 – DN 7,8. Inne profile i porównanie przepływów: Szybkozłącza pneumatyczne.
Źródło danych: rectus.pl — strona serii 1625KA i karta produktu KP, stan na 02.10.2026.
