W skrócie: Rectus 21, gniazdo, profil mini (Rectus 21) (DN 5), tuleja do węża Ø 8 mm, maks. 35 bar, przepływ 510 l/min, −20…+100 °C.

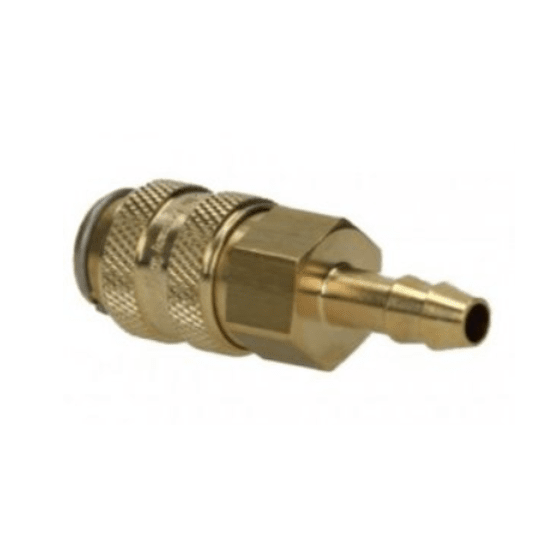

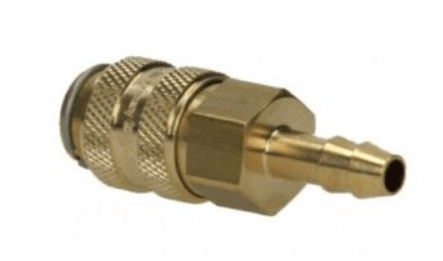

Gniazdo szybkozłącza Rectus 21 to część złącza, która zostaje na wężu albo na instalacji — do niej wpinasz wtyczkę narzędzia. Profil mini (Rectus 21) (DN 5), przyłącze: tuleja do węża Ø 8 mm. Wybierz je tam, gdzie liczy się mały rozmiar złącza, a pobór powietrza jest niewielki.
Jak działa
Gniazdo jest jednostronnie odcinające: po wyjęciu wtyczki zawór w gnieździe zamyka przepływ, a instalacja zostaje pod ciśnieniem. Połączenie obsługuje się jedną ręką — wciskasz wtyczkę, tuleja rygluje ją sama. Przepływ 510 l/min przy 6 bar i spadku 0,5 bar; siła łączenia 35 N przy 0 bar, 60 N przy 6 bar (dane Rectus).
Zastosowania
Kompaktowa budowa sprawdza się tam, gdzie mało miejsca — przy małych narzędziach, w maszynach i na stanowiskach montażowych; producent wskazuje też wymagające aplikacje spawalnicze. Tuleję wsuwasz w gumowy albo zbrojony wąż o średnicy wewnętrznej 8 mm i zaciskasz opaską. Medium: sprężone powietrze, inne gazy obojętne, woda.
Na co zwrócić uwagę przy doborze
- Profil. Gniazdo i wtyczka muszą mieć ten sam profil. Zgodność wg producenta: Camozzi, EWO, Kani (profil Rectus 21).
- Wąż. Średnica tulei 8 mm to średnica wewnętrzna węża. Za cienki wąż dławi przepływ złącza.
- Ciśnienie. Maks. 35 bar (współczynnik bezpieczeństwa 4:1). Instalacja warsztatowa pracuje zwykle na 6–8 bar.
Parametry techniczne
| Producent | Rectus (RQS) |
|---|
| Seria | 21 |
|---|
| Element | gniazdo |
|---|
| Profil wtyczki | mini (Rectus 21) |
|---|
| Średnica nominalna DN | 5 mm |
|---|
| Przyłącze | tuleja do węża Ø 8 mm |
|---|
| Przepływ (6 bar, spadek 0,5 bar) | 510 l/min |
|---|
| Ciśnienie robocze maks. | 35 bar (współczynnik bezpieczeństwa 4:1) |
|---|
| Temperatura pracy | −20…+100 °C (uszczelnienia NBR) |
|---|
| Medium | sprężone powietrze, inne gazy obojętne, woda |
|---|
| Siła łączenia | 35 N przy 0 bar, 60 N przy 6 bar |
|---|
| Materiał | mosiądz (korpus, tuleja ryglująca, zawór); sprężyna i pierścień AISI 301; kulki ryglujące AISI 420; uszczelnienia NBR |
|---|
| Symbol | 21KATF08MPX |
|---|

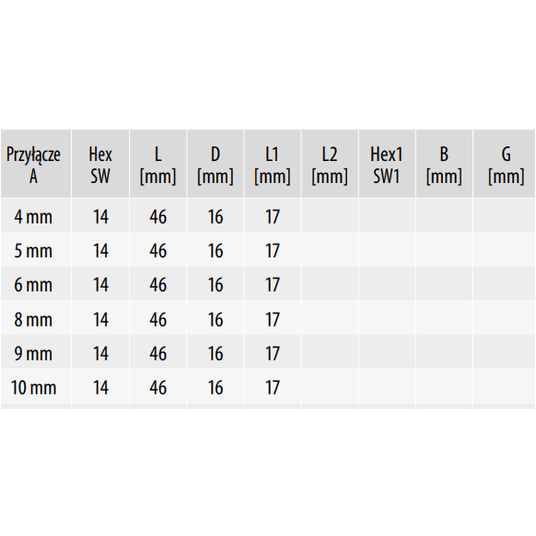

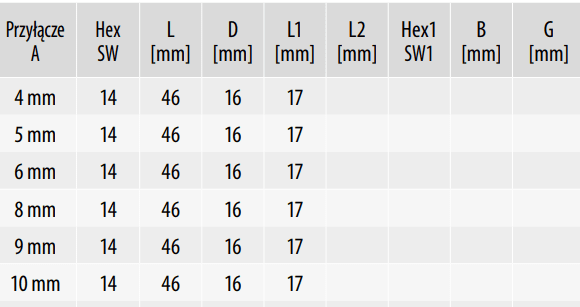

Wymiary

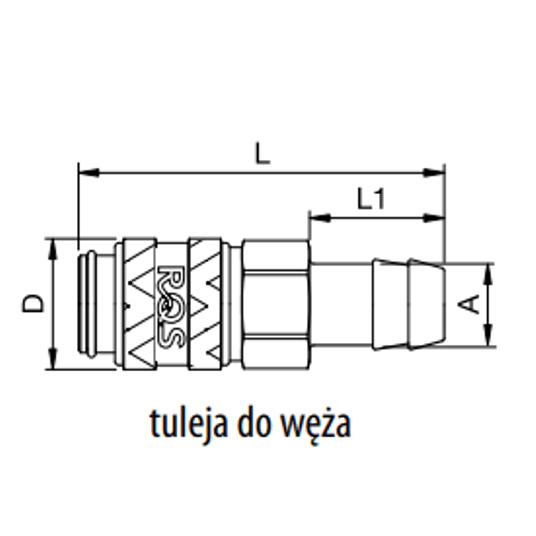

SW (klucz) = 14 mm, L = 46 mm, D = 16 mm, L1 = 17 mm. Oznaczenia liter jak na rysunku w karcie produktu Rectus serii 21 (PDF).
W zestawie
1 szt. — gniazdo 21KATF08MPX. Bez wtyczki i bez węża i opaski: dobierasz je osobno (pasujące poniżej).
Pasujące wtyczki
Najczęstsze pytania
Czy to gniazdo pasuje do moich złączy?
Pasuje do złączy w profilu mini (Rectus 21). Producent podaje zgodność z: Camozzi, EWO, Kani (profil Rectus 21). Jeśli nie znasz profilu, wyślij nam zdjęcie wtyczki obok linijki.
Jakie ciśnienie wytrzymuje?
Maksymalne ciśnienie robocze to 35 bar (współczynnik bezpieczeństwa 4:1). Temperatura pracy: −20…+100 °C (uszczelnienia NBR).
Czy przepływ wystarczy do mojego narzędzia?

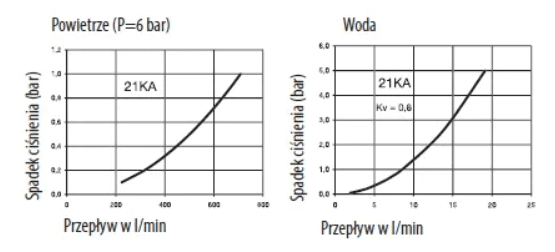

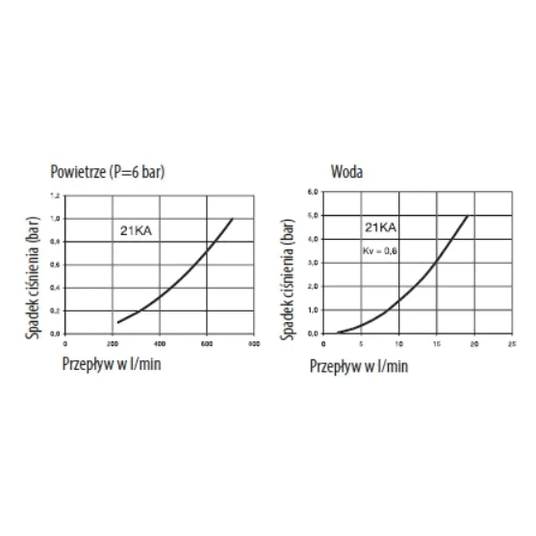

Producent podaje 510 l/min przy ciśnieniu 6 bar i spadku ciśnienia 0,5 bar. Porównaj to z poborem powietrza narzędzia z jego tabliczki albo instrukcji; przy większym poborze wybierz profil DN 10.
Jaki wąż założyć?
Wąż o średnicy wewnętrznej 8 mm, zaciśnięty opaską. Ciśnienie robocze węża musi być co najmniej takie jak w instalacji.
Pliki do pobrania
Pozostałe wykonania
Wszystkie przyłącza tej serii: Szybkozłącza DN 5 – profil mini (Rectus 21). Inne profile i porównanie przepływów: Szybkozłącza pneumatyczne.
Źródło danych: rectus.pl — strona serii 21KA i karta produktu KP, stan na 02.10.2026.
