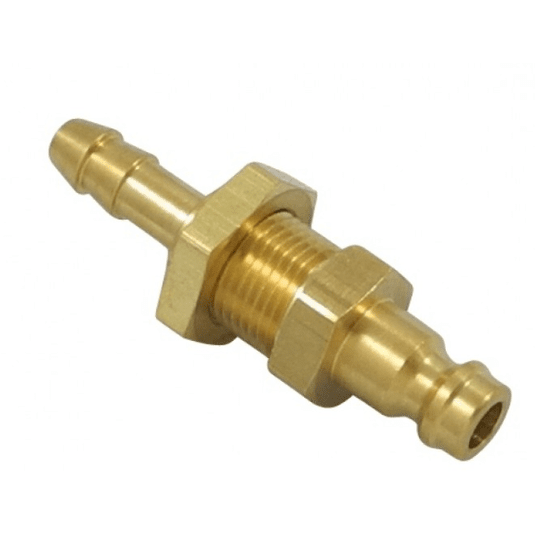

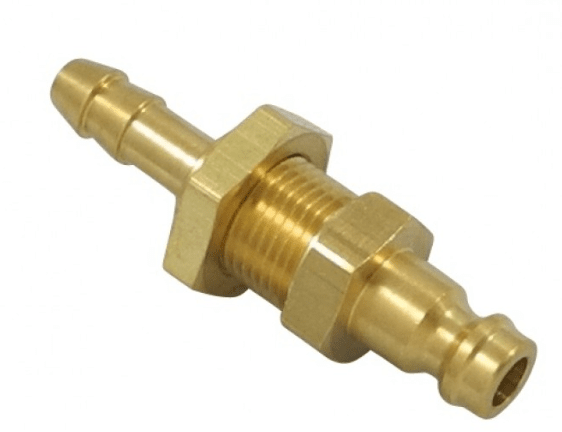

W skrócie: Rectus 21, wtyczka, profil mini (Rectus 21) (DN 5), montaż panelowy (przegroda), tuleja do węża Ø 6 mm, maks. 35 bar, przepływ 510 l/min, −20…+100 °C.
Wtyczka Rectus 21 to część złącza montowana na narzędziu albo na końcu węża — wpinasz ją w gniazdo o tym samym profilu. Profil mini (Rectus 21) (DN 5), przyłącze: montaż panelowy (przegroda), tuleja do węża Ø 6 mm. Wybierz je tam, gdzie liczy się mały rozmiar złącza, a pobór powietrza jest niewielki.
Jak działa

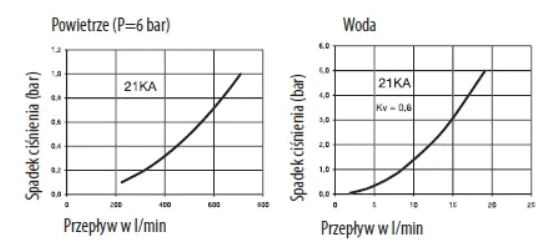

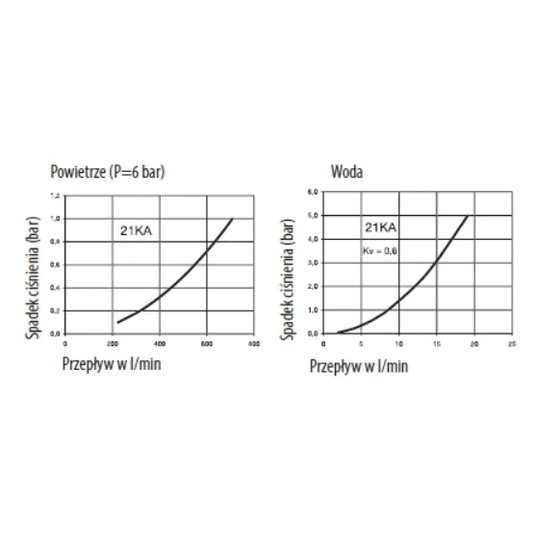

Wtyczka nie ma zaworu — w układzie jednostronnie odcinającym przepływ po rozłączeniu zamyka gniazdo. Przepływ pary gniazdo–wtyczka: 510 l/min przy 6 bar i spadku 0,5 bar (dane Rectus dla serii).
Zastosowania
Kompaktowa budowa sprawdza się tam, gdzie mało miejsca — przy małych narzędziach, w maszynach i na stanowiskach montażowych; producent wskazuje też wymagające aplikacje spawalnicze. Wersja do montażu panelowego — złącze przykręcasz w ścianie obudowy albo panelu maszyny, wąż podłączasz od tyłu. Medium: sprężone powietrze, inne gazy obojętne, woda.
Na co zwrócić uwagę przy doborze
- Profil. Gniazdo i wtyczka muszą mieć ten sam profil. Zgodność wg producenta: Camozzi, EWO, Kani (profil Rectus 21).
- Wąż. Średnica tulei 6 mm to średnica wewnętrzna węża. Za cienki wąż dławi przepływ złącza.
- Ciśnienie. Maks. 35 bar (współczynnik bezpieczeństwa 4:1). Instalacja warsztatowa pracuje zwykle na 6–8 bar.
Parametry techniczne
| Producent | Rectus (RQS) |
|---|
| Seria | 21 |
|---|
| Element | wtyczka |
|---|
| Profil wtyczki | mini (Rectus 21) |
|---|
| Średnica nominalna DN | 5 mm |
|---|
| Przyłącze | montaż panelowy (przegroda), tuleja do węża Ø 6 mm |
|---|
| Przepływ (6 bar, spadek 0,5 bar) | 510 l/min |
|---|
| Ciśnienie robocze maks. | 35 bar (współczynnik bezpieczeństwa 4:1) |
|---|
| Temperatura pracy | −20…+100 °C (uszczelnienia NBR) |
|---|
| Medium | sprężone powietrze, inne gazy obojętne, woda |
|---|
| Materiał | mosiądz |
|---|
| Symbol | 21SFTS06MXX |
|---|
Wymiary
SW (klucz) = 14 mm, L = 50 mm, L1 = 17 mm, L2 = 14 mm, SW1 (klucz nakrętki) = 17 mm, B = 4 mm, G (gwint) = M12x1. Oznaczenia liter jak na rysunku w karcie produktu Rectus serii 21 (PDF).
W zestawie
1 szt. — wtyczka 21SFTS06MXX. Bez gniazda i bez węża i opaski: dobierasz je osobno (pasujące poniżej).
Pasujące gniazda
- Szybkozłącze Rectus 21 DN 5, do przegrody, do węża Ø 6 mm, mosiądz 21KATS06MPX
- Szybkozłącze Rectus 21 DN 5, do węża Ø 6 mm, mosiądz 21KATF06MPX
- Szybkozłącze Rectus 21 DN 5, do przegrody, do węża Ø 4 mm, mosiądz 21KATS04MPX
- Szybkozłącze Rectus 21 DN 5, do przegrody, do węża Ø 5 mm, mosiądz 21KATS05MPX
Najczęstsze pytania
Czy ta wtyczka pasuje do moich złączy?
Pasuje do złączy w profilu mini (Rectus 21). Producent podaje zgodność z: Camozzi, EWO, Kani (profil Rectus 21). Jeśli nie znasz profilu, wyślij nam zdjęcie wtyczki obok linijki.
Jakie ciśnienie wytrzymuje?
Maksymalne ciśnienie robocze to 35 bar (współczynnik bezpieczeństwa 4:1). Temperatura pracy: −20…+100 °C (uszczelnienia NBR).
Czy przepływ wystarczy do mojego narzędzia?
Producent podaje 510 l/min przy ciśnieniu 6 bar i spadku ciśnienia 0,5 bar. Porównaj to z poborem powietrza narzędzia z jego tabliczki albo instrukcji; przy większym poborze wybierz profil DN 10.
Czy wtyczka zamyka przepływ po rozłączeniu?
Nie, wtyczka nie ma zaworu. Przepływ zamyka gniazdo — po stronie narzędzia powietrze uchodzi przy rozłączeniu.
Jaki wąż założyć?
Wąż o średnicy wewnętrznej 6 mm, zaciśnięty opaską. Ciśnienie robocze węża musi być co najmniej takie jak w instalacji.
Pliki do pobrania
Pozostałe wykonania
Wszystkie przyłącza tej serii: Szybkozłącza DN 5 – profil mini (Rectus 21). Inne profile i porównanie przepływów: Szybkozłącza pneumatyczne.
Źródło danych: rectus.pl — strona serii 21KA i karta produktu KP, stan na 02.10.2026.
