Szybkozłącze Rectus 25 DN 7,8, gwint zewnętrzny M16x1,5, mosiądz niklowany 25KAAD16MPN

Name: Szybkozłącze Rectus 25 DN 7,8, gwint zewnętrzny M16x1,5, mosiądz niklowany 25KAAD16MPN
SKU: 25KAAD16MPN
Price: 88.67 PLN

Powrót

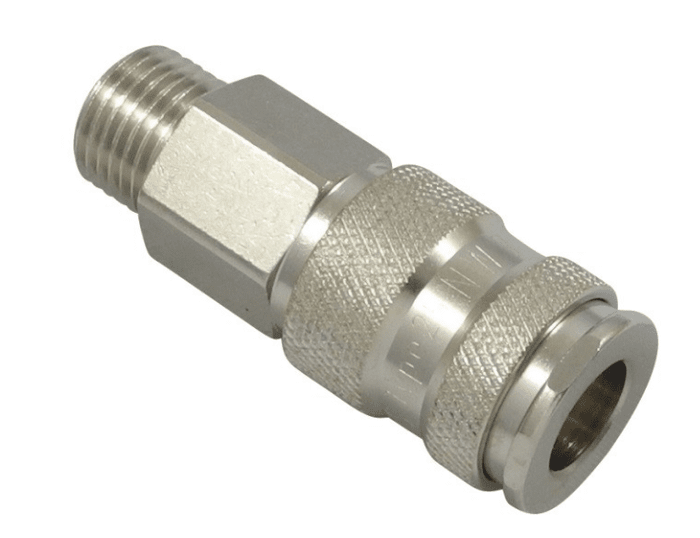

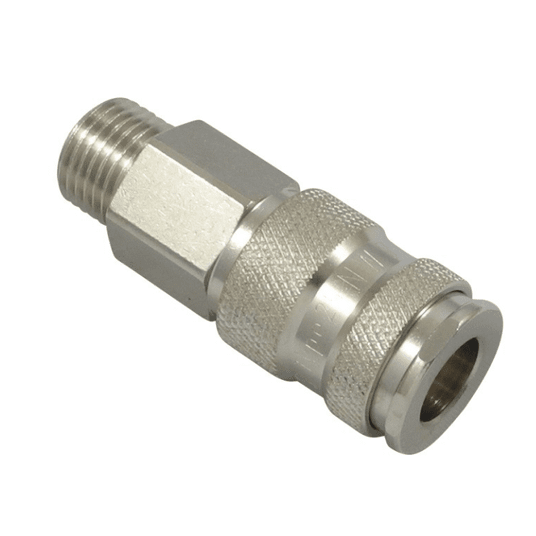

Szybkozłącze Rectus 25 DN 7,8, gwint zewnętrzny M16x1,5, mosiądz niklowany 25KAAD16MPN -zdjęcie numer 1

Szybkozłącze Rectus 25 DN 7,8, gwint zewnętrzny M16x1,5, mosiądz niklowany 25KAAD16MPN -zdjęcie numer 2

Gniazdo Rectus 25, profil EURO 7,2–7,8 (DN 7,8), gwint zewnętrzny M16x1,5. Maks. 35 bar, przepływ 1 800 l/min przy 6 bar.

Symbol:: 25KAAD16MPN
Kod EAN:: 2000000001395
Dostępność:: Dostępność:
0 szt

Powiadom o dostępności Powiadom

Cena netto:: 72,09 PLN netto
Cena brutto:: 88,67 PLN brutto
Stawka VAT:: 23%

Zapytaj o produkt Zwiń formularz zapytania

Wyślij pytanie dotyczące produktu

Opis produktu Specyfikacja Pliki do pobrania Produkty powiązane

Opis produktu

W skrócie: Rectus 25, gniazdo, profil EURO 7,2–7,8 (DN 7,8), gwint zewnętrzny M16x1,5, maks. 35 bar, przepływ 1 800 l/min, −20…+100 °C.

Gniazdo szybkozłącza Rectus 25 to część złącza, która zostaje na wężu albo na instalacji — do niej wpinasz wtyczkę narzędzia. Profil EURO 7,2–7,8 (DN 7,8), przyłącze: gwint zewnętrzny M16x1,5. Wybierz je, gdy potrzebujesz profilu EURO z większym przepływem niż w serii 26 i solidniejszej tulei.

Jak działa

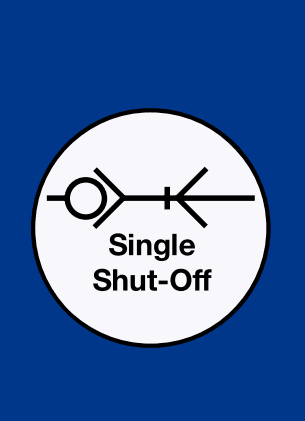

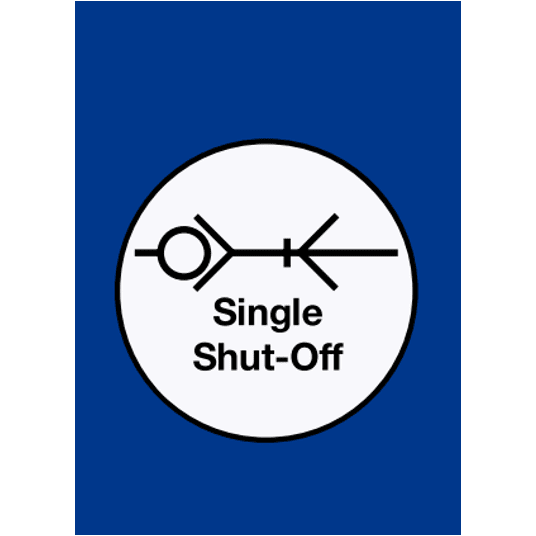

Gniazdo jest jednostronnie odcinające: po wyjęciu wtyczki zawór w gnieździe zamyka przepływ, a instalacja zostaje pod ciśnieniem. Połączenie obsługuje się jedną ręką — wciskasz wtyczkę, tuleja rygluje ją sama. Przepływ 1 800 l/min przy 6 bar i spadku 0,5 bar; siła łączenia 40 N przy 0 bar, 120 N przy 6 bar (dane Rectus).

Zastosowania

Solidna konstrukcja zaworu i stalowa tuleja ryglująca są przewidziane do pracy w trudnych warunkach — w warsztatach, na halach produkcyjnych i przy częstym przepinaniu narzędzi. Gwint zewnętrzny wkręcasz w odbiornik, reduktor, rozdzielacz albo przyłącze instalacji. Medium: sprężone powietrze, inne gazy obojętne, woda.

Na co zwrócić uwagę przy doborze

Profil. Gniazdo i wtyczka muszą mieć ten sam profil. Zgodność wg producenta: Rectus 26, 1600, 1625, CEJN 320, JWL 520 i 530.
Gwint metryczny M16x1,5 — sprawdź skok gwintu, M14×1,5 i M14×1 nie są zamienne.
Ciśnienie. Maks. 35 bar (współczynnik bezpieczeństwa 4:1). Instalacja warsztatowa pracuje zwykle na 6–8 bar.

Parametry techniczne

Producent	Rectus (RQS)
Seria	25
Element	gniazdo
Profil wtyczki	EURO 7,2–7,8
Średnica nominalna DN	7,8 mm
Przyłącze	gwint zewnętrzny M16x1,5
Przepływ (6 bar, spadek 0,5 bar)	1 800 l/min
Ciśnienie robocze maks.	35 bar (współczynnik bezpieczeństwa 4:1)
Temperatura pracy	−20…+100 °C (uszczelnienia NBR)
Medium	sprężone powietrze, inne gazy obojętne, woda
Siła łączenia	40 N przy 0 bar, 120 N przy 6 bar
Materiał	część gwintowana i korpus zaworu: mosiądz niklowany; tuleja ryglująca: stal hartowana niklowana (w wykonaniach z gwintem metrycznym i do przegrody: mosiądz); zawór: odlew niklowany; sprężyna i pierścień AISI 301; kulki ryglujące AISI 420; uszczelnienia NBR
Symbol	25KAAD16MPN

Wymiary

SW (klucz) = 19 mm, L = 60 mm, D = 23 mm, L1 = 11 mm. Oznaczenia liter jak na rysunku w karcie produktu Rectus serii 25 (PDF).

W zestawie

1 szt. — gniazdo 25KAAD16MPN. Bez wtyczki i bez taśmy lub uszczelki do gwintu: dobierasz je osobno (pasujące poniżej).

Pasujące wtyczki

Najczęstsze pytania

Czy to gniazdo pasuje do moich złączy?

Pasuje do złączy w profilu EURO 7,2–7,8. Producent podaje zgodność z: Rectus 26, 1600, 1625, CEJN 320, JWL 520 i 530. Jeśli nie znasz profilu, wyślij nam zdjęcie wtyczki obok linijki.

Jakie ciśnienie wytrzymuje?

Maksymalne ciśnienie robocze to 35 bar (współczynnik bezpieczeństwa 4:1). Temperatura pracy: −20…+100 °C (uszczelnienia NBR).

Czy przepływ wystarczy do mojego narzędzia?

Producent podaje 1 800 l/min przy ciśnieniu 6 bar i spadku ciśnienia 0,5 bar. Porównaj to z poborem powietrza narzędzia z jego tabliczki albo instrukcji; przy większym poborze wybierz profil DN 10.
