W skrócie: Rectus 25, gniazdo, profil EURO 7,2–7,8 (DN 7,8), tuleja do węża Ø 6 mm, maks. 35 bar, przepływ 1 800 l/min, −20…+100 °C.

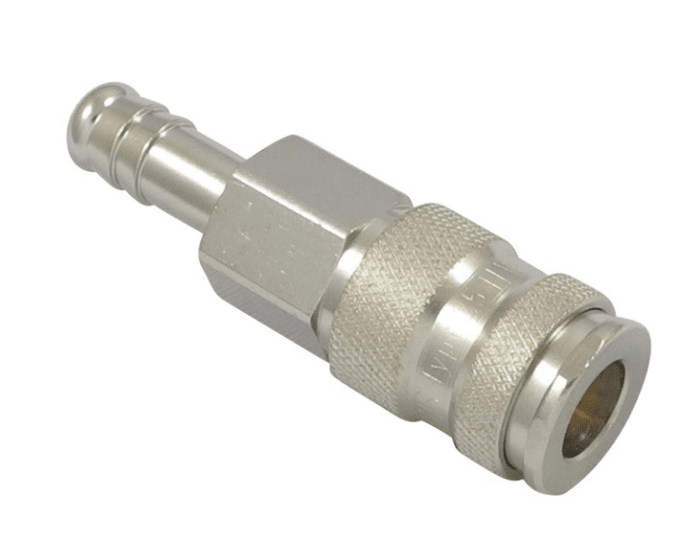

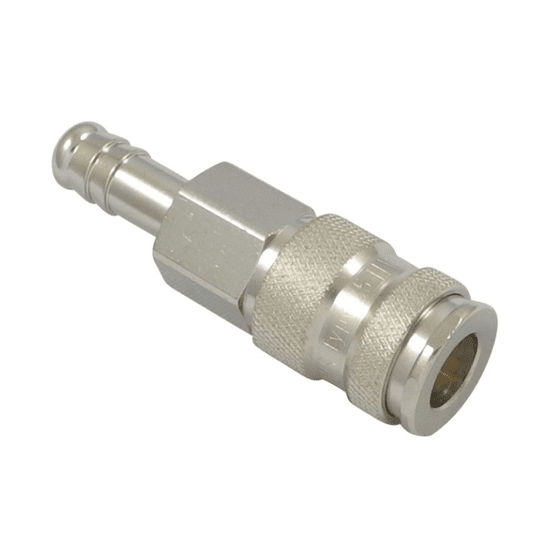

Gniazdo szybkozłącza Rectus 25 to część złącza, która zostaje na wężu albo na instalacji — do niej wpinasz wtyczkę narzędzia. Profil EURO 7,2–7,8 (DN 7,8), przyłącze: tuleja do węża Ø 6 mm. Wybierz je, gdy potrzebujesz profilu EURO z większym przepływem niż w serii 26 i solidniejszej tulei.
Jak działa

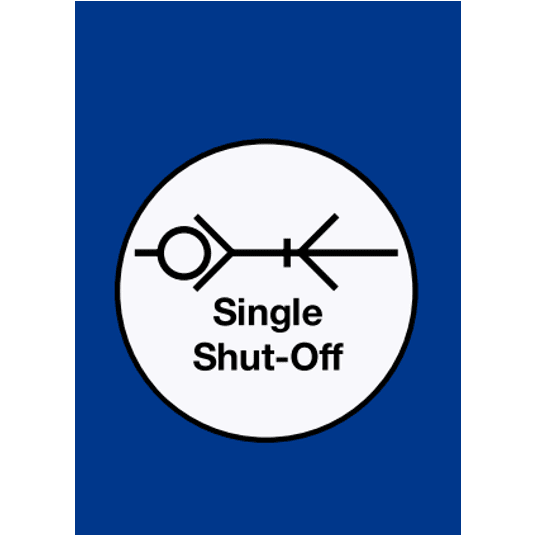

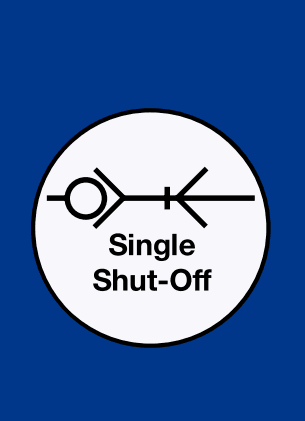

Gniazdo jest jednostronnie odcinające: po wyjęciu wtyczki zawór w gnieździe zamyka przepływ, a instalacja zostaje pod ciśnieniem. Połączenie obsługuje się jedną ręką — wciskasz wtyczkę, tuleja rygluje ją sama. Przepływ 1 800 l/min przy 6 bar i spadku 0,5 bar; siła łączenia 40 N przy 0 bar, 120 N przy 6 bar (dane Rectus).
Zastosowania
Solidna konstrukcja zaworu i stalowa tuleja ryglująca są przewidziane do pracy w trudnych warunkach — w warsztatach, na halach produkcyjnych i przy częstym przepinaniu narzędzi. Tuleję wsuwasz w gumowy albo zbrojony wąż o średnicy wewnętrznej 6 mm i zaciskasz opaską. Medium: sprężone powietrze, inne gazy obojętne, woda.
Na co zwrócić uwagę przy doborze
- Profil. Gniazdo i wtyczka muszą mieć ten sam profil. Zgodność wg producenta: Rectus 26, 1600, 1625, CEJN 320, JWL 520 i 530.
- Wąż. Średnica tulei 6 mm to średnica wewnętrzna węża. Za cienki wąż dławi przepływ złącza.
- Ciśnienie. Maks. 35 bar (współczynnik bezpieczeństwa 4:1). Instalacja warsztatowa pracuje zwykle na 6–8 bar.
Parametry techniczne
| Producent | Rectus (RQS) |
|---|
| Seria | 25 |
|---|
| Element | gniazdo |
|---|
| Profil wtyczki | EURO 7,2–7,8 |
|---|
| Średnica nominalna DN | 7,8 mm |
|---|
| Przyłącze | tuleja do węża Ø 6 mm |
|---|
| Przepływ (6 bar, spadek 0,5 bar) | 1 800 l/min |
|---|
| Ciśnienie robocze maks. | 35 bar (współczynnik bezpieczeństwa 4:1) |
|---|
| Temperatura pracy | −20…+100 °C (uszczelnienia NBR) |
|---|
| Medium | sprężone powietrze, inne gazy obojętne, woda |
|---|
| Siła łączenia | 40 N przy 0 bar, 120 N przy 6 bar |
|---|
| Materiał | część gwintowana i korpus zaworu: mosiądz niklowany; tuleja ryglująca: stal hartowana niklowana; zawór: odlew niklowany; sprężyna i pierścień AISI 301; kulki ryglujące AISI 420; uszczelnienia NBR |
|---|
| Symbol | 25KATF06MPN |
|---|
Wymiary
SW (klucz) = 19 mm, L = 74 mm, D = 23 mm, L1 = 25 mm. Oznaczenia liter jak na rysunku w karcie produktu Rectus serii 25 (PDF).
W zestawie
1 szt. — gniazdo 25KATF06MPN. Bez wtyczki i bez węża i opaski: dobierasz je osobno (pasujące poniżej).
Pasujące wtyczki
- Wtyczka szybkozłącza Rectus 25 DN 7,8, do węża Ø 6 mm, stal ocynkowana 25SFTF06SXZ
- Wtyczka szybkozłącza Rectus 25 DN 7,8, do węża Ø 8 mm, stal ocynkowana 25SFTF08SXZ
- Wtyczka szybkozłącza Rectus 25 DN 7,8, do węża Ø 9 mm, stal ocynkowana 25SFTF09SXZ
- Wtyczka szybkozłącza Rectus 25 DN 7,8, do węża Ø 10 mm, stal ocynkowana 25SFTF10SXZ
Najczęstsze pytania
Czy to gniazdo pasuje do moich złączy?
Pasuje do złączy w profilu EURO 7,2–7,8. Producent podaje zgodność z: Rectus 26, 1600, 1625, CEJN 320, JWL 520 i 530. Jeśli nie znasz profilu, wyślij nam zdjęcie wtyczki obok linijki.
Jakie ciśnienie wytrzymuje?
Maksymalne ciśnienie robocze to 35 bar (współczynnik bezpieczeństwa 4:1). Temperatura pracy: −20…+100 °C (uszczelnienia NBR).
Czy przepływ wystarczy do mojego narzędzia?
Producent podaje 1 800 l/min przy ciśnieniu 6 bar i spadku ciśnienia 0,5 bar. Porównaj to z poborem powietrza narzędzia z jego tabliczki albo instrukcji; przy większym poborze wybierz profil DN 10.
Jaki wąż założyć?
Wąż o średnicy wewnętrznej 6 mm, zaciśnięty opaską. Ciśnienie robocze węża musi być co najmniej takie jak w instalacji.
Pliki do pobrania
Pozostałe wykonania
Wszystkie przyłącza tej serii: Rectus 25, 1600, 1625 – DN 7,8. Inne profile i porównanie przepływów: Szybkozłącza pneumatyczne.
Źródło danych: rectus.pl — strona serii 25KA i karta produktu KP, stan na 02.10.2026.
