W skrócie: Rectus 27, gniazdo, profil EURO 10 (DN 10), gwint zewnętrzny R 1/2, maks. 35 bar, przepływ 2 400 l/min, −20…+100 °C.

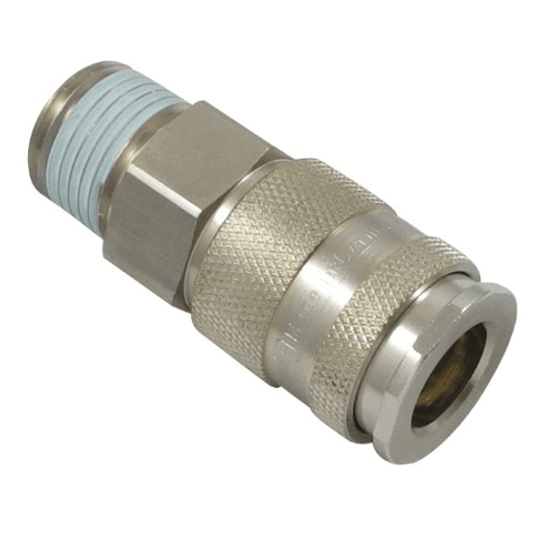

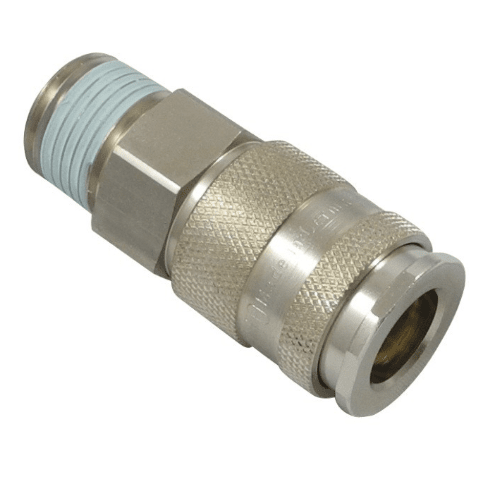

Gniazdo szybkozłącza Rectus 27 to część złącza, która zostaje na wężu albo na instalacji — do niej wpinasz wtyczkę narzędzia. Profil EURO 10 (DN 10), przyłącze: gwint zewnętrzny R 1/2. Wybierz je do narzędzi i maszyn o dużym poborze powietrza, przy których złącze DN 7,2 dławi przepływ.
Jak działa
Gniazdo jest jednostronnie odcinające: po wyjęciu wtyczki zawór w gnieździe zamyka przepływ, a instalacja zostaje pod ciśnieniem. Połączenie obsługuje się jedną ręką — wciskasz wtyczkę, tuleja rygluje ją sama. Przepływ 2 400 l/min przy 6 bar i spadku 0,5 bar; siła łączenia 60 N przy 0 bar, 180 N przy 6 bar (dane Rectus).
Zastosowania
Producent przeznacza serię do dużych odbiorników sprężonego powietrza; stalowa tuleja ryglująca wydłuża żywotność w trudnych warunkach. Gwint zewnętrzny wkręcasz w odbiornik, reduktor, rozdzielacz albo przyłącze instalacji. Medium: sprężone powietrze, inne gazy obojętne, woda.
Na co zwrócić uwagę przy doborze
- Profil. Gniazdo i wtyczka muszą mieć ten sam profil. Zgodność wg producenta: Rectus 1700, 1727, RQS 227, CEJN 410.
- Gwint stożkowy R uszczelnia się w gwincie — taśmą PTFE albo klejem do gwintów.
- Ciśnienie. Maks. 35 bar (współczynnik bezpieczeństwa 4:1). Instalacja warsztatowa pracuje zwykle na 6–8 bar.
Parametry techniczne
| Producent | Rectus (RQS) |
|---|
| Seria | 27 |
|---|
| Element | gniazdo |
|---|
| Profil wtyczki | EURO 10 |
|---|
| Średnica nominalna DN | 10 mm |
|---|

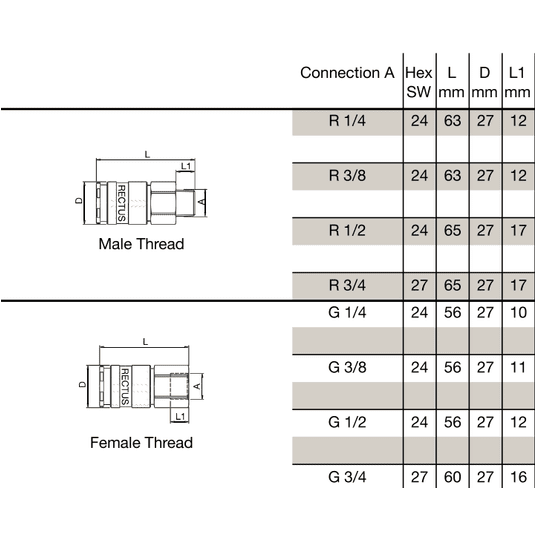

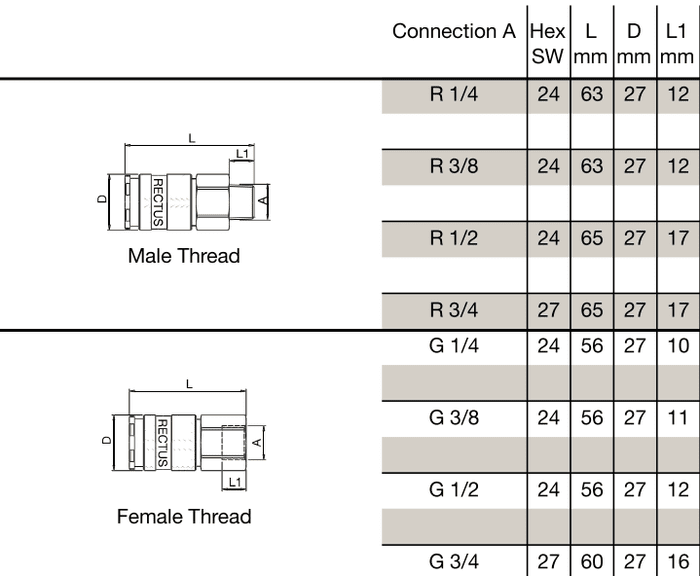

| Przyłącze | gwint zewnętrzny R 1/2 |
|---|
| Przepływ (6 bar, spadek 0,5 bar) | 2 400 l/min |
|---|
| Ciśnienie robocze maks. | 35 bar (współczynnik bezpieczeństwa 4:1) |
|---|
| Temperatura pracy | −20…+100 °C (uszczelnienia NBR) |
|---|
| Medium | sprężone powietrze, inne gazy obojętne, woda |
|---|
| Siła łączenia | 60 N przy 0 bar, 180 N przy 6 bar |
|---|
| Materiał | mosiądz niklowany, stalowa tuleja ryglująca |
|---|
| Symbol | 27KAAK21MPN |
|---|
W zestawie
1 szt. — gniazdo 27KAAK21MPN. Bez wtyczki i bez taśmy lub uszczelki do gwintu: dobierasz je osobno (pasujące poniżej).
Pasujące wtyczki
Najczęstsze pytania
Czy to gniazdo pasuje do moich złączy?
Pasuje do złączy w profilu EURO 10. Producent podaje zgodność z: Rectus 1700, 1727, RQS 227, CEJN 410. Jeśli nie znasz profilu, wyślij nam zdjęcie wtyczki obok linijki.
Jakie ciśnienie wytrzymuje?
Maksymalne ciśnienie robocze to 35 bar (współczynnik bezpieczeństwa 4:1). Temperatura pracy: −20…+100 °C (uszczelnienia NBR).
Czy przepływ wystarczy do mojego narzędzia?

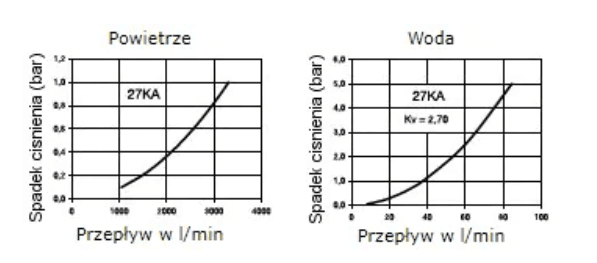

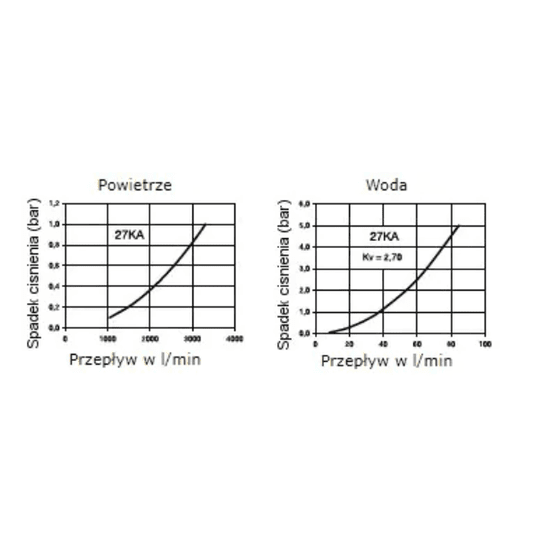

Producent podaje 2 400 l/min przy ciśnieniu 6 bar i spadku ciśnienia 0,5 bar. Porównaj to z poborem powietrza narzędzia z jego tabliczki albo instrukcji; to największy profil w naszej ofercie szybkozłączy.
Czym uszczelnić gwint?
Gwint walcowy G — podkładką albo uszczelką na czole. Gwint stożkowy R i NPT — taśmą PTFE albo klejem do gwintów. Gwint metryczny — uszczelką.
Pliki do pobrania
Pozostałe wykonania
Wszystkie przyłącza tej serii: Rectus 27 – DN 10. Inne profile i porównanie przepływów: Szybkozłącza pneumatyczne.
Źródło danych: rectus.pl — strona serii 27KA i karta produktu KP, stan na 02.10.2026.
