W skrócie: Rectus 27, wtyczka, profil EURO 10 (DN 10), gwint wewnętrzny G 3/4, maks. 35 bar, przepływ 2 400 l/min, −20…+100 °C.

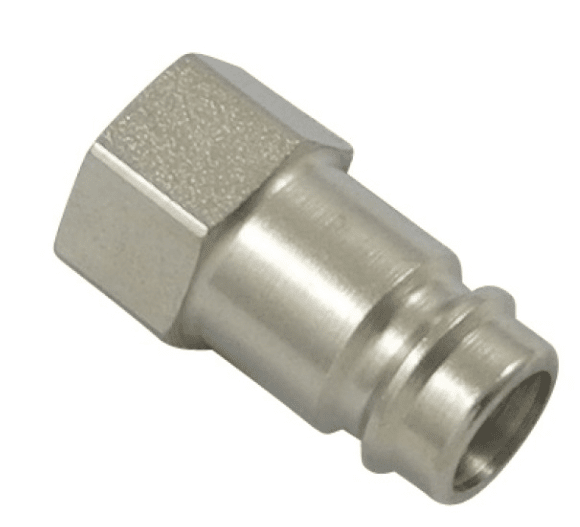

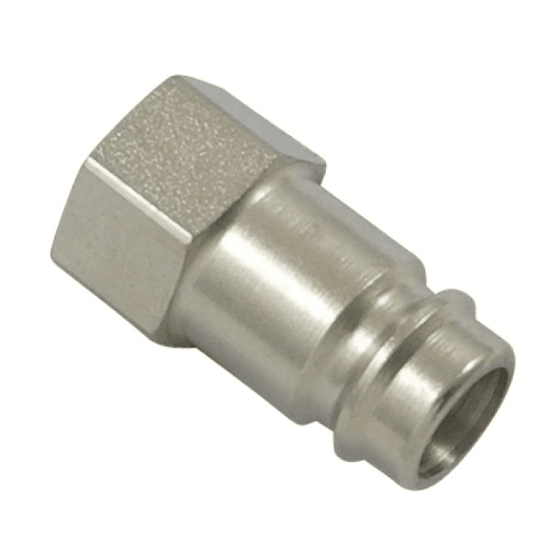

Wtyczka Rectus 27 to część złącza montowana na narzędziu albo na końcu węża — wpinasz ją w gniazdo o tym samym profilu. Profil EURO 10 (DN 10), przyłącze: gwint wewnętrzny G 3/4. Wybierz je do narzędzi i maszyn o dużym poborze powietrza, przy których złącze DN 7,2 dławi przepływ.
Jak działa

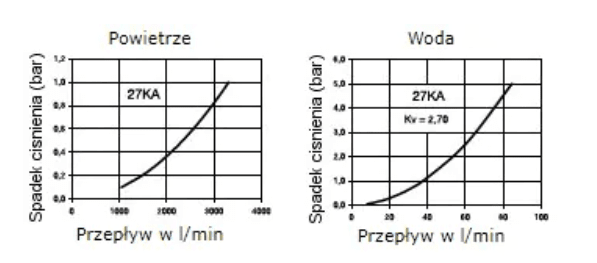

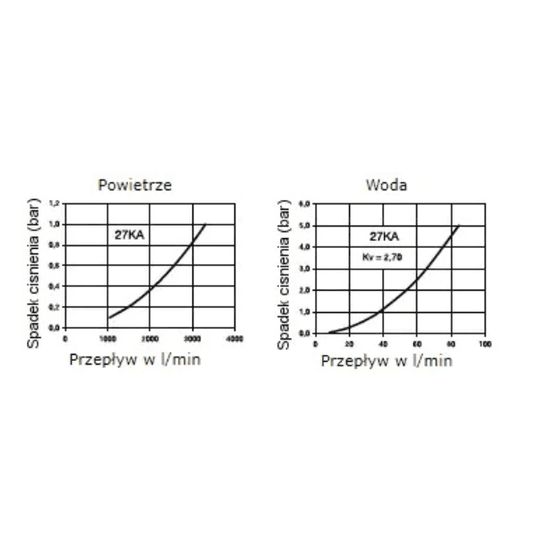

Wtyczka nie ma zaworu — w układzie jednostronnie odcinającym przepływ po rozłączeniu zamyka gniazdo. Przepływ pary gniazdo–wtyczka: 2 400 l/min przy 6 bar i spadku 0,5 bar (dane Rectus dla serii).
Zastosowania
Producent przeznacza serię do dużych odbiorników sprężonego powietrza; stalowa tuleja ryglująca wydłuża żywotność w trudnych warunkach. Gwint wewnętrzny nakręcasz na króciec narzędzia, złączkę albo nypel instalacji. Medium: sprężone powietrze, inne gazy obojętne, woda.
Na co zwrócić uwagę przy doborze
- Profil. Gniazdo i wtyczka muszą mieć ten sam profil. Zgodność wg producenta: Rectus 1700, 1727, RQS 227, CEJN 410.
- Gwint walcowy G uszczelnia się na czole — podkładką albo uszczelką, nie taśmą w gwincie.
- Ciśnienie. Maks. 35 bar (współczynnik bezpieczeństwa 4:1). Instalacja warsztatowa pracuje zwykle na 6–8 bar.
Parametry techniczne
| Producent | Rectus (RQS) |
|---|
| Seria | 27 |
|---|
| Element | wtyczka |
|---|
| Profil wtyczki | EURO 10 |
|---|
| Średnica nominalna DN | 10 mm |
|---|
| Przyłącze | gwint wewnętrzny G 3/4 |
|---|
| Przepływ (6 bar, spadek 0,5 bar) | 2 400 l/min |
|---|
| Ciśnienie robocze maks. | 35 bar (współczynnik bezpieczeństwa 4:1) |
|---|
| Temperatura pracy | −20…+100 °C (uszczelnienia NBR) |
|---|
| Medium | sprężone powietrze, inne gazy obojętne, woda |
|---|
| Materiał | stal niklowana |
|---|
| Symbol | 27SFIW26SXN |
|---|
W zestawie
1 szt. — wtyczka 27SFIW26SXN. Bez gniazda i bez taśmy lub uszczelki do gwintu: dobierasz je osobno (pasujące poniżej).
Pasujące gniazda
Najczęstsze pytania
Czy ta wtyczka pasuje do moich złączy?
Pasuje do złączy w profilu EURO 10. Producent podaje zgodność z: Rectus 1700, 1727, RQS 227, CEJN 410. Jeśli nie znasz profilu, wyślij nam zdjęcie wtyczki obok linijki.
Jakie ciśnienie wytrzymuje?
Maksymalne ciśnienie robocze to 35 bar (współczynnik bezpieczeństwa 4:1). Temperatura pracy: −20…+100 °C (uszczelnienia NBR).
Czy przepływ wystarczy do mojego narzędzia?
Producent podaje 2 400 l/min przy ciśnieniu 6 bar i spadku ciśnienia 0,5 bar. Porównaj to z poborem powietrza narzędzia z jego tabliczki albo instrukcji; to największy profil w naszej ofercie szybkozłączy.
Czy wtyczka zamyka przepływ po rozłączeniu?
Nie, wtyczka nie ma zaworu. Przepływ zamyka gniazdo — po stronie narzędzia powietrze uchodzi przy rozłączeniu.
Czym uszczelnić gwint?
Gwint walcowy G — podkładką albo uszczelką na czole. Gwint stożkowy R i NPT — taśmą PTFE albo klejem do gwintów. Gwint metryczny — uszczelką.
Pliki do pobrania
Pozostałe wykonania
Wszystkie przyłącza tej serii: Rectus 27 – DN 10. Inne profile i porównanie przepływów: Szybkozłącza pneumatyczne.
Źródło danych: rectus.pl — strona serii 27KA i karta produktu KP, stan na 02.10.2026.
