Złącze ścienne 3/4"GZ, 3 odejścia 1/2"GW

Name: Złącze ścienne 3/4"GZ, 3 odejścia 1/2"GW
Brand: Atlas Copco
SKU: 2811102580
Price: 123.00 PLN

Powrót

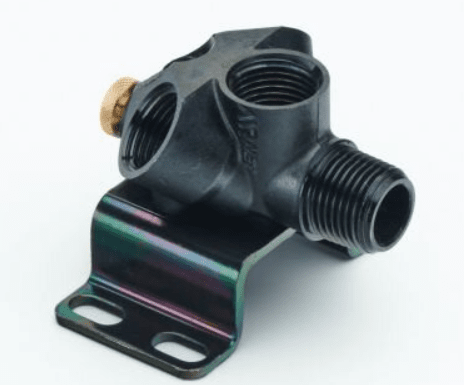

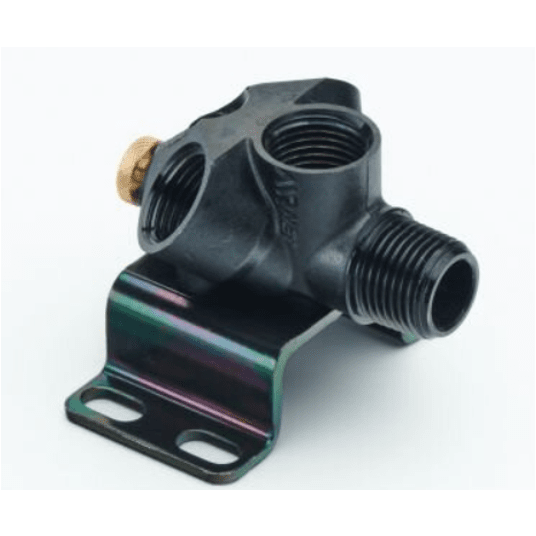

Złącze ścienne 3/4"GZ, 3 odejścia 1/2"GW -zdjęcie numer 1

Złącze ścienne AIRnet z trzema odejściami, wlot G 3/4". Ciśnienie do 16 bar(g), temperatura −20…+80 °C.

Symbol:: 2811102580
Kod EAN:: 2000000034041
Producent:: Atlas Copco
Dostępność:: Dostępność:
0 szt

Powiadom o dostępności Powiadom

Cena netto:: 100,00 PLN netto
Cena brutto:: 123,00 PLN brutto
Stawka VAT:: 23%

Zapytaj o produkt Zwiń formularz zapytania

Wyślij pytanie dotyczące produktu

Opis produktu Specyfikacja Produkty powiązane

Opis produktu

Złącze ścienne AIRnet z trzema odejściami, wlot G 3/4".

Parametry techniczne

Średnica nominalna	D12,7
Gwint wewnętrzny	G 3/4" (ISO 228, walcowy)
Ciśnienie robocze maks.	16 bar(g)
Temperatura pracy	−20 °C … +80 °C
Praca w podciśnieniu	do 13 mbar(a)
Materiał korpusu	PA6-GF30, aluminium odlewane ciśnieniowo EN AC-46100, aluminium kute EN AW-6082
Uszczelnienia	NBR 70 Sh A
Media	sprężone powietrze, próżnia, azot, hel, argon, neon, ksenon, krypton
System	AIRnet, Atlas Copco
Producent	Atlas Copco

Wymiary montażowe

ØD1 = 12,7 mm.

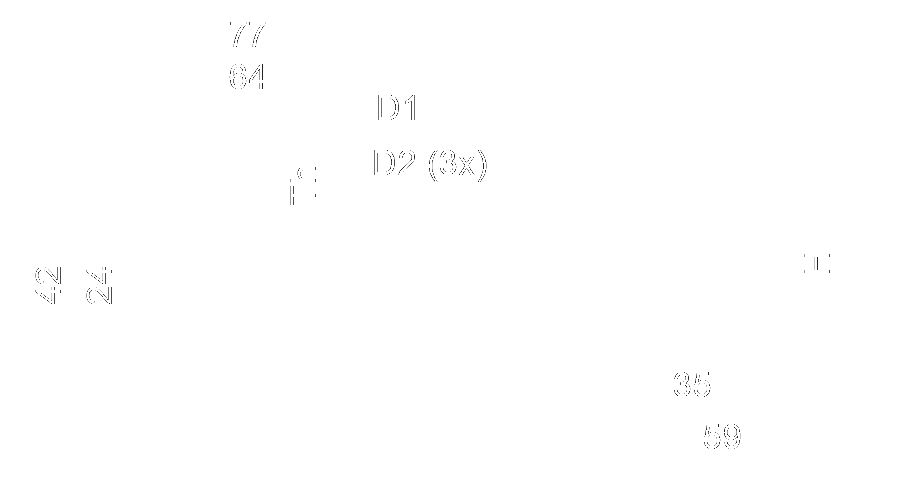

Rysunek wymiarowy Atlas Copco 9845024800-04. Litery odpowiadają wymiarom podanym wyżej; średnice oznaczono na rysunku symbolem Ø. Kliknij, żeby otworzyć w pełnym rozmiarze.

Montaż

Po każdej stronie złączki minimum jeden uchwyt w odległości nie większej niż 0,5 m.
Maksymalny rozstaw uchwytów na prostym odcinku: 2,5 m.
Złączki AIRnet nie przewodzą prądu i wymagają zmostkowania taśmą uziemiającą — wyjątkiem są złączki proste D100 i D158.
Instalacja w strefie zagrożonej wybuchem musi być zawsze uziemiona.

Pozostałe rozmiary

Kategoria Złącza ścienne ma 2 wariantów systemu AIRnet. Pełna tabela z linkiem do każdego indeksu: zobacz całą kategorię.

Dane techniczne: katalog AIRnet 10/2023, rysunek wymiarowy Atlas Copco 9845024800-04 oraz karta „AIRnet aluminium — Product information”. Pascal Services jest autoryzowanym dealerem Atlas Copco.

Specyfikacja

Gwint wewnętrzny

G 1/2 "

BSPP - gwint Withwortha rurowy walcowy DIN/ISO 228 (G)

Producent

Atlas Copco
