Szybkie odejście QuickDrop AIRnet na magistralę D63, zakończone gwintem wewnętrznym G ½.
Parametry techniczne
| Średnica nominalna | D63 |
| Gwint wewnętrzny | G½ (ISO 228, walcowy) |
| Masa | 0,19 kg |
| Ciśnienie robocze maks. | 16 bar(g) |
| Temperatura pracy | −20 °C … +80 °C |
| Praca w podciśnieniu | do 13 mbar(a) |
| Materiał korpusu | aluminium odlewane EN AC-46100 i EN AC-43100, aluminium kute EN AW-6082 |
| Uszczelnienia | NBR 70 Sh A |
| Media | sprężone powietrze, próżnia, azot, hel, argon, neon, ksenon, krypton |
| System | AIRnet, Atlas Copco |
| Producent | Atlas Copco |
Wymiary montażowe
ØD1 = 63 mm, L = 148 mm, W = 36 mm, W1 = 48,6 mm, H = 105 mm, D = M6, N = 25 mm, Th = 25 mm.

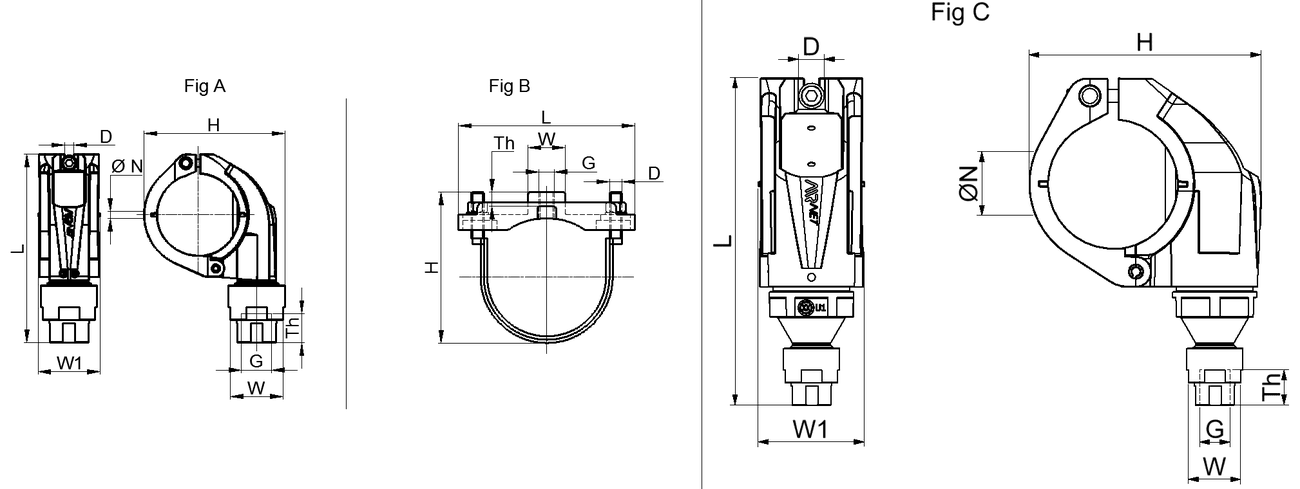

Rysunek wymiarowy Atlas Copco 9845024800-04. Rysunek pokazuje kilka wariantów konstrukcyjnych tej rodziny — dla tego indeksu obowiązuje Fig A; oznaczenia z pozostałych figur dotyczą innych średnic. Litery odpowiadają wymiarom podanym wyżej; średnice oznaczono na rysunku symbolem Ø. Kliknij, żeby otworzyć w pełnym rozmiarze.
Montaż
- Po każdej stronie złączki minimum jeden uchwyt w odległości nie większej niż 0,5 m.
- Maksymalny rozstaw uchwytów na prostym odcinku: 2,5 m.
- Złączki AIRnet nie przewodzą prądu i wymagają zmostkowania taśmą uziemiającą — wyjątkiem są złączki proste D100 i D158.
- Instalacja w strefie zagrożonej wybuchem musi być zawsze uziemiona.
Pozostałe rozmiary
Kategoria QuickDrop ma 34 wariantów systemu AIRnet. Pełna tabela z linkiem do każdego indeksu: zobacz całą kategorię.
Dane techniczne: katalog AIRnet 10/2023, rysunek wymiarowy Atlas Copco 9845024800-04 oraz karta „AIRnet aluminium — Product information”. Pascal Services jest autoryzowanym dealerem Atlas Copco.
