Złącze ścienne 1/2"GZ, 3 odejścia 1/2"GW

Powrót

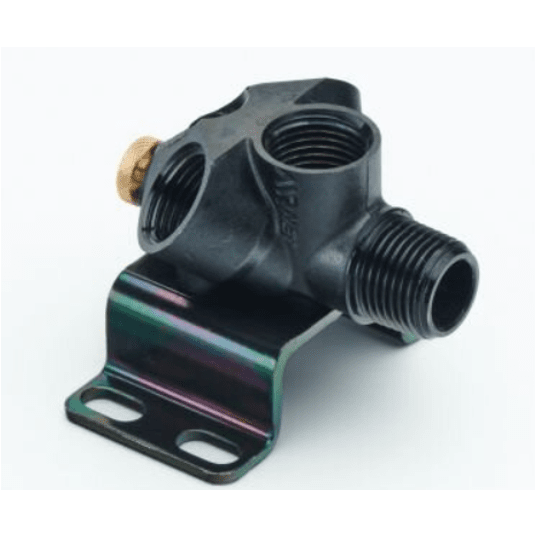

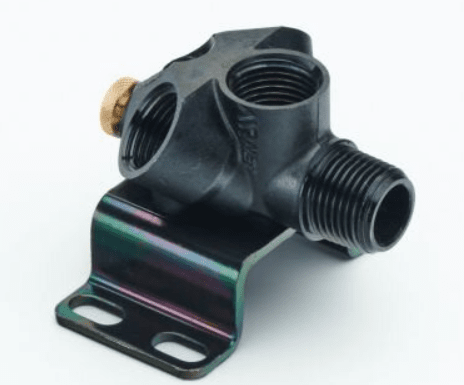

Złącze ścienne 1/2"GZ, 3 odejścia 1/2"GW -zdjęcie numer 1
Złącze ścienne AIRnet z trzema odejściami, wlot G 1/2". Ciśnienie do 16 bar(g), temperatura −20…+80 °C.
Symbol:
2811002580
Kod EAN:
2000000041339
Producent:
Atlas Copco
Dostępność:
Dostępność:
0 szt
Powiadom o dostępności Powiadom
Cena netto:
101,08 PLN netto
Cena brutto:
124,33 PLN brutto
Stawka VAT:
23%

Wyślij pytanie dotyczące produktu

Opis produktu

Złącze ścienne AIRnet z trzema odejściami, wlot G 1/2".

Parametry techniczne

Średnica nominalnaD20
Gwint wewnętrznyG 1/2" (ISO 228, walcowy)
Ciśnienie robocze maks.16 bar(g)
Temperatura pracy−20 °C … +80 °C
Praca w podciśnieniudo 13 mbar(a)
Materiał korpusuPA6-GF30, aluminium odlewane ciśnieniowo EN AC-46100, aluminium kute EN AW-6082
UszczelnieniaNBR 70 Sh A
Mediasprężone powietrze, próżnia, azot, hel, argon, neon, ksenon, krypton
SystemAIRnet, Atlas Copco
ProducentAtlas Copco

Wymiary montażowe

ØD1 = 20 mm.

Rysunek wymiarowy AIRnet — złącza ścienne — oznaczenia D1, L, W i pozostałe

Rysunek wymiarowy Atlas Copco 9845024800-04. Litery odpowiadają wymiarom podanym wyżej; średnice oznaczono na rysunku symbolem Ø. Kliknij, żeby otworzyć w pełnym rozmiarze.

Montaż

  • Po każdej stronie złączki minimum jeden uchwyt w odległości nie większej niż 0,5 m.
  • Maksymalny rozstaw uchwytów na prostym odcinku: 2,5 m.
  • Złączki AIRnet nie przewodzą prądu i wymagają zmostkowania taśmą uziemiającą — wyjątkiem są złączki proste D100 i D158.
  • Instalacja w strefie zagrożonej wybuchem musi być zawsze uziemiona.

Pozostałe rozmiary

Kategoria Złącza ścienne ma 2 wariantów systemu AIRnet. Pełna tabela z linkiem do każdego indeksu: zobacz całą kategorię.

Dane techniczne: katalog AIRnet 10/2023, rysunek wymiarowy Atlas Copco 9845024800-04 oraz karta „AIRnet aluminium — Product information”. Pascal Services jest autoryzowanym dealerem Atlas Copco.

Specyfikacja
Gwint wewnętrzny
G 1/2 "
BSPP - gwint Withwortha rurowy walcowy DIN/ISO 228 (G)
Średnica rury
D20
20mm
Producent
Atlas Copco
