Adapter redukcyjny D20 x 1/2"GW

Name: Adapter redukcyjny D20 x 1/2"GW
Brand: Atlas Copco
SKU: 2811101980
Price: 222.31 PLN

Powrót

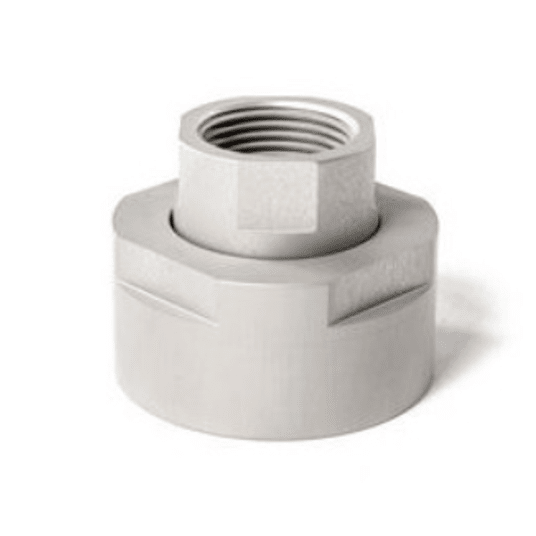

Adapter redukcyjny D20 x 1/2"GW -zdjęcie numer 1

Zestaw adaptorowy AIRnet D20 z gwintem wewnętrznym G ½. Ciśnienie do 16 bar(g), temperatura −20…+80 °C.

Symbol:: 2811101980
Kod EAN:: 2000000085449
Producent:: Atlas Copco
Dostępność:: Dostępność:
5 szt

Cena netto:: 180,74 PLN netto
Cena brutto:: 222,31 PLN brutto
Stawka VAT:: 23%

Zapytaj o produkt Zwiń formularz zapytania

Wyślij pytanie dotyczące produktu

Opis produktu Specyfikacja Produkty powiązane

Opis produktu

Zestaw adaptorowy AIRnet D20 z gwintem wewnętrznym G ½.

Parametry techniczne

Średnica nominalna	D20
Gwint wewnętrzny	G½ (ISO 228, walcowy)
Masa	0,05 kg
Ciśnienie robocze maks.	16 bar(g)
Temperatura pracy	−20 °C … +80 °C
Praca w podciśnieniu	do 13 mbar(a)
Materiał korpusu	PA6-GF30, aluminium odlewane ciśnieniowo EN AC-46100, aluminium kute EN AW-6082
Uszczelnienia	NBR 70 Sh A
Media	sprężone powietrze, próżnia, azot, hel, argon, neon, ksenon, krypton
System	AIRnet, Atlas Copco
Producent	Atlas Copco

Wymiary montażowe

ØD1 = 20 mm, L1 = 17 mm, L2 = 45 mm, N1 = 36 mm, N2 = 24 mm, Th = 25 mm.

Rysunek wymiarowy Atlas Copco 9845024800-04. Litery odpowiadają wymiarom podanym wyżej; średnice oznaczono na rysunku symbolem Ø. Kliknij, żeby otworzyć w pełnym rozmiarze.

Montaż

Po każdej stronie złączki minimum jeden uchwyt w odległości nie większej niż 0,5 m.
Maksymalny rozstaw uchwytów na prostym odcinku: 2,5 m.
Złączki AIRnet nie przewodzą prądu i wymagają zmostkowania taśmą uziemiającą — wyjątkiem są złączki proste D100 i D158.
Instalacja w strefie zagrożonej wybuchem musi być zawsze uziemiona.

Pozostałe rozmiary

Kategoria Adaptory proste ma 12 wariantów systemu AIRnet. Pełna tabela z linkiem do każdego indeksu: zobacz całą kategorię.

Dane techniczne: katalog AIRnet 10/2023, rysunek wymiarowy Atlas Copco 9845024800-04 oraz karta „AIRnet aluminium — Product information”. Pascal Services jest autoryzowanym dealerem Atlas Copco.

Specyfikacja

Gwint wewnętrzny

G 1/2 "

BSPP - gwint Withwortha rurowy walcowy DIN/ISO 228 (G)

Średnica rury

D20

20mm

Masa

0,05 kg

Producent

Atlas Copco
