W skrócie: CEJN 310, króciec (wtyczka), profil ISO 6150 B (DN 5,3), tuleja do węża Ø 13 mm, maks. 16 bar, przepływ 1 000 l/min, −20…+100 °C.

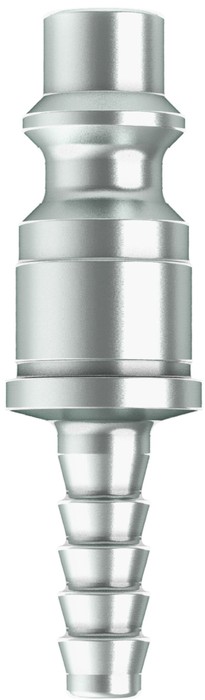

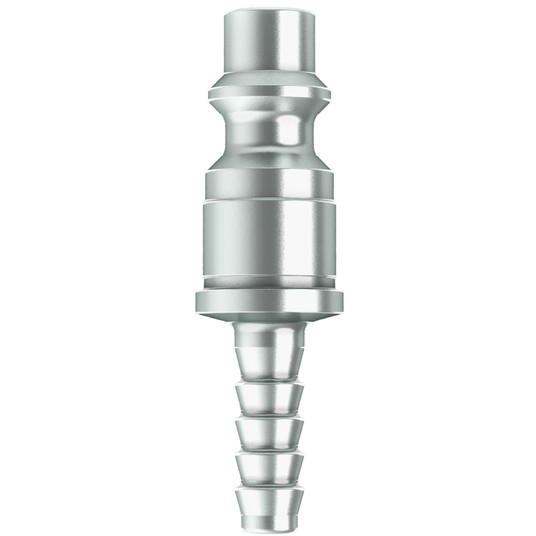

Króciec CEJN 310 to część złącza montowana na narzędziu albo na końcu węża — wpinasz ją w gniazdo o tym samym profilu. Profil ISO 6150 B (DN 5,3), przyłącze: tuleja do węża Ø 13 mm. Wybierz go, gdy narzędzia mają wtyczki w profilu ISO 6150 B — ten profil jest podobny do DN 5 i DN 7,2, ale z nimi niezgodny.
Jak działa
Króciec nie ma zaworu — po wyjęciu z gniazda przepływ odcina gniazdo. Pasuje do gniazd eSafe 310 i innych gniazd w profilu ISO 6150 B. Przepływ pary gniazdo–króciec: 1 000 l/min przy 6 bar i spadku 0,5 bar (dane CEJN dla serii).
Zastosowania
Szybkozłącza bezpieczne stosuje się tam, gdzie wąż odpina się często: w warsztatach, lakierniach, na liniach montażowych i stanowiskach z pistoletami do przedmuchu. Tuleję wsuwasz w gumowy albo zbrojony wąż o średnicy wewnętrznej 13 mm i zaciskasz opaską. Medium: sprężone powietrze.
Na co zwrócić uwagę przy doborze
- Profil. Gniazdo i wtyczka muszą mieć ten sam profil. Zgodność wg producenta: gniazda i wtyczki w profilu ISO 6150 B; nie pasuje do profilu EURO DN 7,2 ani do Rectus 21 (DN 5).
- Wąż. Średnica tulei 13 mm to średnica wewnętrzna węża. Za cienki wąż dławi przepływ złącza.
- Ciśnienie. Maks. 16 bar. Instalacja warsztatowa pracuje zwykle na 6–8 bar.
Parametry techniczne
| Producent | CEJN |
|---|
| Seria | eSafe 310 |
|---|
| Element | króciec (wtyczka) |
|---|
| Profil wtyczki | ISO 6150 B |
|---|
| Średnica nominalna DN | 5,3 mm |
|---|
| Przyłącze | tuleja do węża Ø 13 mm |
|---|
| Przepływ (6 bar, spadek 0,5 bar) | 1 000 l/min |
|---|
| Ciśnienie robocze maks. | 16 bar |
|---|
| Temperatura pracy | −20…+100 °C (uszczelnienia NBR) |
|---|
| Medium | sprężone powietrze |
|---|
| Materiał | stal |
|---|
| Symbol | 10 310 5005 |
|---|
W zestawie
1 szt. — króciec (wtyczka) 10 310 5005. Bez gniazda i bez węża i opaski: dobierasz je osobno (pasujące poniżej).
Pasujące gniazda
- Szybkozłącze bezpieczne CEJN eSafe 310 DN5,3 ISO 6150 B, do węża Ø 13 mm, 103102005
- Szybkozłącze bezpieczne CEJN eSafe 310 DN5,3 ISO 6150 B, do węża Ø 6,3 mm, 103102002
- Szybkozłącze bezpieczne CEJN eSafe 310 DN5,3 ISO 6150 B, do węża Ø 8 mm, 103102003
- Szybkozłącze bezpieczne CEJN eSafe 310 DN5,3 ISO 6150 B, do węża Ø 10 mm, 103102004
Najczęstsze pytania
Czy ta wtyczka pasuje do moich złączy?
Pasuje do złączy w profilu ISO 6150 B. Producent podaje zgodność z: gniazda i wtyczki w profilu ISO 6150 B; nie pasuje do profilu EURO DN 7,2 ani do Rectus 21 (DN 5). Jeśli nie znasz profilu, wyślij nam zdjęcie wtyczki obok linijki.
Jakie ciśnienie wytrzymuje?
Maksymalne ciśnienie robocze to 16 bar. Temperatura pracy: −20…+100 °C (uszczelnienia NBR).
Czy przepływ wystarczy do mojego narzędzia?
Producent podaje 1 000 l/min przy ciśnieniu 6 bar i spadku ciśnienia 0,5 bar. Porównaj to z poborem powietrza narzędzia z jego tabliczki albo instrukcji; przy większym poborze wybierz profil DN 10.
Czy wtyczka zamyka przepływ po rozłączeniu?
Nie, wtyczka nie ma zaworu. Przepływ zamyka gniazdo — po stronie narzędzia powietrze uchodzi przy rozłączeniu.
Jaki wąż założyć?
Wąż o średnicy wewnętrznej 13 mm, zaciśnięty opaską. Ciśnienie robocze węża musi być co najmniej takie jak w instalacji.
Pozostałe wykonania
Wszystkie przyłącza tej serii: Szybkozłącza DN 5,3 – profil ISO 6150 B (CEJN eSafe 310). Inne profile i porównanie przepływów: Szybkozłącza pneumatyczne.
Źródło danych: cejn.com — dane artykułu i serii eSafe (przepływ, ciśnienie, materiał, rysunek), stan na 02.10.2026.
