W skrócie: CEJN 310, króciec (wtyczka), profil ISO 6150 B (DN 5,3), gwint zewnętrzny R 3/8, maks. 16 bar, przepływ 1 000 l/min, −20…+100 °C.

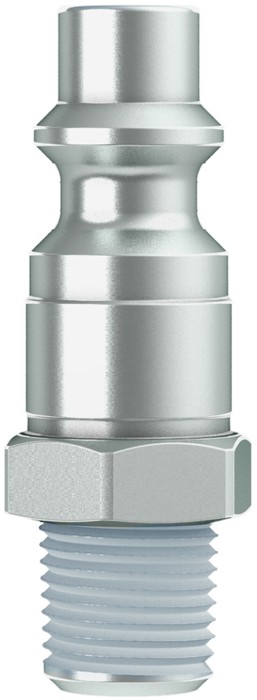

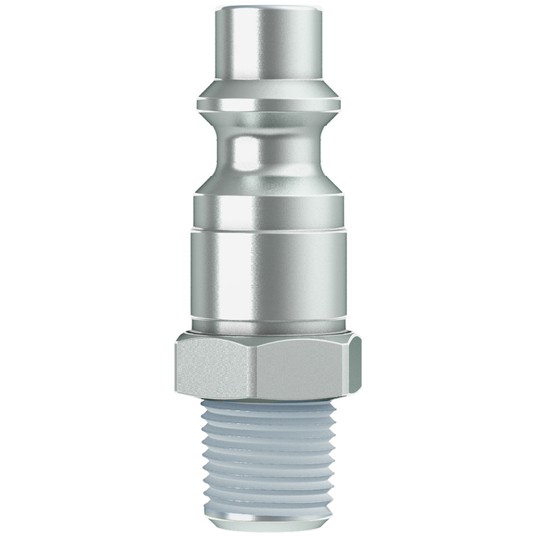

Króciec CEJN 310 to część złącza montowana na narzędziu albo na końcu węża — wpinasz ją w gniazdo o tym samym profilu. Profil ISO 6150 B (DN 5,3), przyłącze: gwint zewnętrzny R 3/8. Wybierz go, gdy narzędzia mają wtyczki w profilu ISO 6150 B — ten profil jest podobny do DN 5 i DN 7,2, ale z nimi niezgodny.
Jak działa
Króciec nie ma zaworu — po wyjęciu z gniazda przepływ odcina gniazdo. Pasuje do gniazd eSafe 310 i innych gniazd w profilu ISO 6150 B. Przepływ pary gniazdo–króciec: 1 000 l/min przy 6 bar i spadku 0,5 bar (dane CEJN dla serii).
Zastosowania
Szybkozłącza bezpieczne stosuje się tam, gdzie wąż odpina się często: w warsztatach, lakierniach, na liniach montażowych i stanowiskach z pistoletami do przedmuchu. Gwint zewnętrzny wkręcasz w odbiornik, reduktor, rozdzielacz albo przyłącze instalacji. Medium: sprężone powietrze.
Na co zwrócić uwagę przy doborze
- Profil. Gniazdo i wtyczka muszą mieć ten sam profil. Zgodność wg producenta: gniazda i wtyczki w profilu ISO 6150 B; nie pasuje do profilu EURO DN 7,2 ani do Rectus 21 (DN 5).
- Gwint stożkowy R uszczelnia się w gwincie — taśmą PTFE albo klejem do gwintów.
- Ciśnienie. Maks. 16 bar. Instalacja warsztatowa pracuje zwykle na 6–8 bar.
Parametry techniczne
| Producent | CEJN |
|---|
| Seria | eSafe 310 |
|---|
| Element | króciec (wtyczka) |
|---|
| Profil wtyczki | ISO 6150 B |
|---|
| Średnica nominalna DN | 5,3 mm |
|---|
| Przyłącze | gwint zewnętrzny R 3/8 |
|---|
| Przepływ (6 bar, spadek 0,5 bar) | 1 000 l/min |
|---|
| Ciśnienie robocze maks. | 16 bar |
|---|
| Temperatura pracy | −20…+100 °C (uszczelnienia NBR) |
|---|
| Medium | sprężone powietrze |
|---|
| Materiał | stal |
|---|
| Symbol | 10 310 5154 |
|---|
W zestawie
1 szt. — króciec (wtyczka) 10 310 5154. Bez gniazda i bez taśmy lub uszczelki do gwintu: dobierasz je osobno (pasujące poniżej).
Pasujące gniazda
- Szybkozłącze bezpieczne CEJN eSafe 310 DN5,3 ISO 6150 B, gwint zewnętrzny R 3/8, 103102154
- Szybkozłącze bezpieczne CEJN eSafe 310 DN5,3 ISO 6150 B, gwint zewnętrzny R 1/4, 103102152
- Szybkozłącze bezpieczne CEJN eSafe 310 DN5,3 ISO 6150 B, gwint zewnętrzny R 1/2, 103102155
- Szybkozłącze bezpieczne CEJN eSafe 310 DN5,3 ISO 6150 B, gwint zewnętrzny NPT 1/4, 103102452
Najczęstsze pytania
Czy ta wtyczka pasuje do moich złączy?
Pasuje do złączy w profilu ISO 6150 B. Producent podaje zgodność z: gniazda i wtyczki w profilu ISO 6150 B; nie pasuje do profilu EURO DN 7,2 ani do Rectus 21 (DN 5). Jeśli nie znasz profilu, wyślij nam zdjęcie wtyczki obok linijki.
Jakie ciśnienie wytrzymuje?
Maksymalne ciśnienie robocze to 16 bar. Temperatura pracy: −20…+100 °C (uszczelnienia NBR).
Czy przepływ wystarczy do mojego narzędzia?
Producent podaje 1 000 l/min przy ciśnieniu 6 bar i spadku ciśnienia 0,5 bar. Porównaj to z poborem powietrza narzędzia z jego tabliczki albo instrukcji; przy większym poborze wybierz profil DN 10.
Czy wtyczka zamyka przepływ po rozłączeniu?
Nie, wtyczka nie ma zaworu. Przepływ zamyka gniazdo — po stronie narzędzia powietrze uchodzi przy rozłączeniu.
Czym uszczelnić gwint?
Gwint walcowy G — podkładką albo uszczelką na czole. Gwint stożkowy R i NPT — taśmą PTFE albo klejem do gwintów. Gwint metryczny — uszczelką.
Pozostałe wykonania
Wszystkie przyłącza tej serii: Szybkozłącza DN 5,3 – profil ISO 6150 B (CEJN eSafe 310). Inne profile i porównanie przepływów: Szybkozłącza pneumatyczne.
Źródło danych: cejn.com — dane artykułu i serii eSafe (przepływ, ciśnienie, materiał, rysunek), stan na 02.10.2026.
